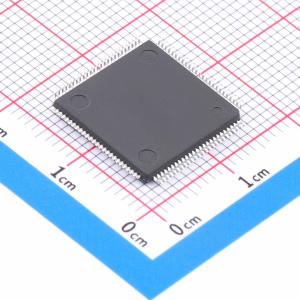

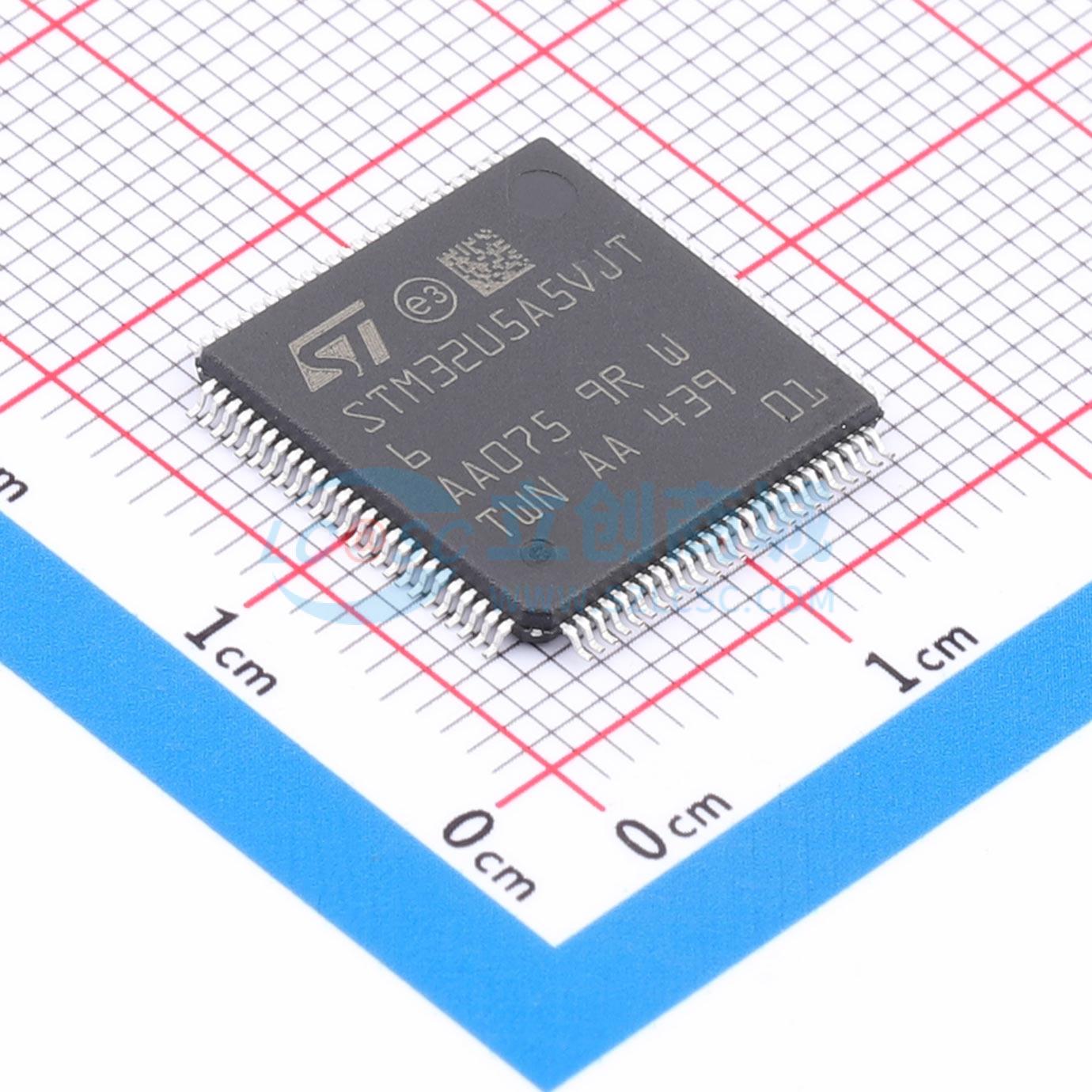

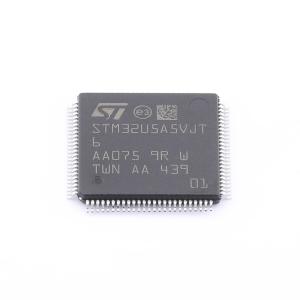

温馨提醒：图片仅供参考，商品以实物为准
STM32U5A5VJT6
超低功耗 Arm Cortex-M33 32 位 MCU+TrustZone+浮点运算单元
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。超低功耗，采用FlexPowerControl技术。电源电压范围：1.71V至3.6V。温度范围：-40℃至+85/125℃。低功耗背景自主模式（LPBAM）：具有DMA的自主外设，功能可低至Stop 2模式。VBAT模式：为RTC、32×32位备份寄存器和2K字节备份SRAM供电。150nA关机模式（24个唤醒引脚）。195nA待机模式（24个唤醒引脚）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U5A5VJT6
- 商品编号
- C22455480
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.089226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 4MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2.5MB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 82 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；日历功能；真随机数发生器(TRNG)；内置通用定时器；硬件ECC校验；集成LDO |
商品特性
- 包含意法半导体最先进的专利技术
- 采用FlexPowerControl实现超低功耗
- 电源电压范围为1.71 V至3.6 V
- 温度范围为 -40 °C至 +85/125 °C
- 低功耗后台自主模式（LPBAM）：带DMA的自主外设，功能可低至Stop 2模式
- VBAT模式：为RTC、32×32位备份寄存器和2 KB备份SRAM供电
- 150 nA关机模式（24个唤醒引脚）
- 195 nA待机模式（24个唤醒引脚）
- 480 nA带RTC的待机模式
- 2 μA带40 KB SRAM的Stop 3模式
- 8.2 μA带2.5 MB SRAM的Stop 3模式
- 4.65 μA带40 KB SRAM的Stop 2模式
- 17.5 μA带2.5 MB SRAM的Stop 2模式
- 3.3 V时18.5 μA/MHz运行模式
- 带有TrustZone、MPU、DSP和FPU的Arm 32位Cortex - M33 CPU
- 32 KB ICACHE，允许从闪存和外部存储器零等待状态执行，频率高达160 MHz，240 DMIPS
- 16 KB用于外部存储器的DCACHE1
- 嵌入式稳压器（LDO）和SMPS降压转换器，支持动态切换和电压调节
- 1.5 DMIPS/MHz（Drystone 2.1）
- 655 CoreMark（4.09 CoreMark/MHz）
- 369 ULPMark - CP
- 89 ULPMark - PP
- 47.2 ULPMark - CM
- 120000 SecureMark - TLS
- 带ECC的4 MB闪存，2个存储体可读写，包括512 KB可擦写100 k次
- SRAM3 ECC关闭时：2514 KB RAM，包括66 KB带ECC
- SRAM3 ECC开启时：2450 KB RAM，包括322 KB带ECC
- 支持SRAM、PSRAM、NOR、NAND和FRAM存储器的外部存储器接口
- 2个Octo - SPI存储器接口
- 16位HSPI存储器接口，频率高达160 MHz
- Neo - Chrom GPU（GPU2D），加速任意角度旋转、缩放和透视校正纹理映射
- 16 KB DCACHE2
- Chrom - ART加速器（DMA2D），实现平滑运动和透明效果
- Chrom - GRC（GFXMMU），可优化高达20%的图形资源
- MIPI DSI主机控制器，两个DSI通道，每个通道速率高达500 Mbit/s
- LCD - TFT控制器（LTDC）
- 数字相机接口
- 多达156个带中断功能的快速I/O，大多数5V耐压，多达14个I/O可独立供电至1.08 V
- 4至50 MHz晶体振荡器
- 32 kHz用于RTC的晶体振荡器（LSE）
- 内部16 MHz工厂校准RC（±1%）
- 内部低功耗32 kHz RC（±5%）
- 2个内部多速100 kHz至48 MHz振荡器，包括一个由LSE自动校准（精度优于±0.25%）
- 内部48 MHz
- 5个用于系统时钟、USB、音频、ADC、DSI的PLL
- SESIP3和PSA Level 3认证保证目标
- Arm TrustZone和可安全保护的I/O、存储器和外设
- 带有RDP和密码保护调试的灵活生命周期方案
- 由于唯一启动入口和安全隐藏保护区域（HDP）实现信任根
- 由于嵌入式根安全服务（RSS）实现安全固件安装（SFI）
- 带有硬件唯一密钥（HUK）的安全数据存储
- 支持TF - M的安全固件升级
- 2个AES协处理器，包括一个抗DPA攻击的
- 公钥加速器，抗DPA攻击
- Octo - SPI外部存储器的动态解密
- HASH硬件加速器
- 符合NIST SP800 - 90B的真随机数发生器
- 96位唯一ID
- 512字节OTP（一次性可编程）
- 主动防篡改
- 多达19个定时器：2个16位高级电机控制定时器、4个32位定时器、3个16位通用定时器、2个16位基本定时器、4个低功耗16位定时器（在Stop模式可用）、2个SysTick定时器和2个看门狗
- 带硬件日历、闹钟和校准功能的RTC
- 多达25个通信外设：1个USB Type - C/USB电源传输控制器、1个带嵌入式PHY的USB OTG高速接口、2个SAI（串行音频接口）、6个I2C FM +（1 Mbit/s）、SMBus/PMBus、7个USART（ISO 7816、LIN、IrDA、调制解调器）、3个SPI（6个SPI，含OCTOSPI/HSPI）、1个CAN FD控制器、2个SDMMC接口、1个多功能数字滤波器（6个滤波器）+ 1个带声音活动检测的音频数字滤波器、并行同步从接口
- 用于三角函数加速的CORDIC
- FMAC（滤波器数学加速器）
- 2个14位2.5 Msps带硬件过采样的ADC
- 1个12位2.5 Msps带硬件过采样的ADC，在Stop 2模式下自主工作
- 12位DAC（2通道），低功耗采样和保持，在Stop 2模式下自主工作
- 2个带内置PGA的运算放大器
- 2个超低功耗比较器
- 符合ECOPACK2封装标准
