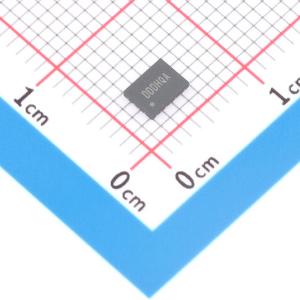

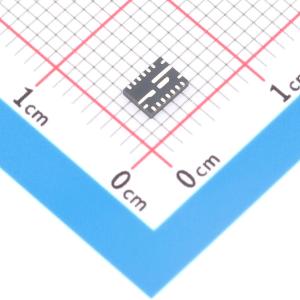

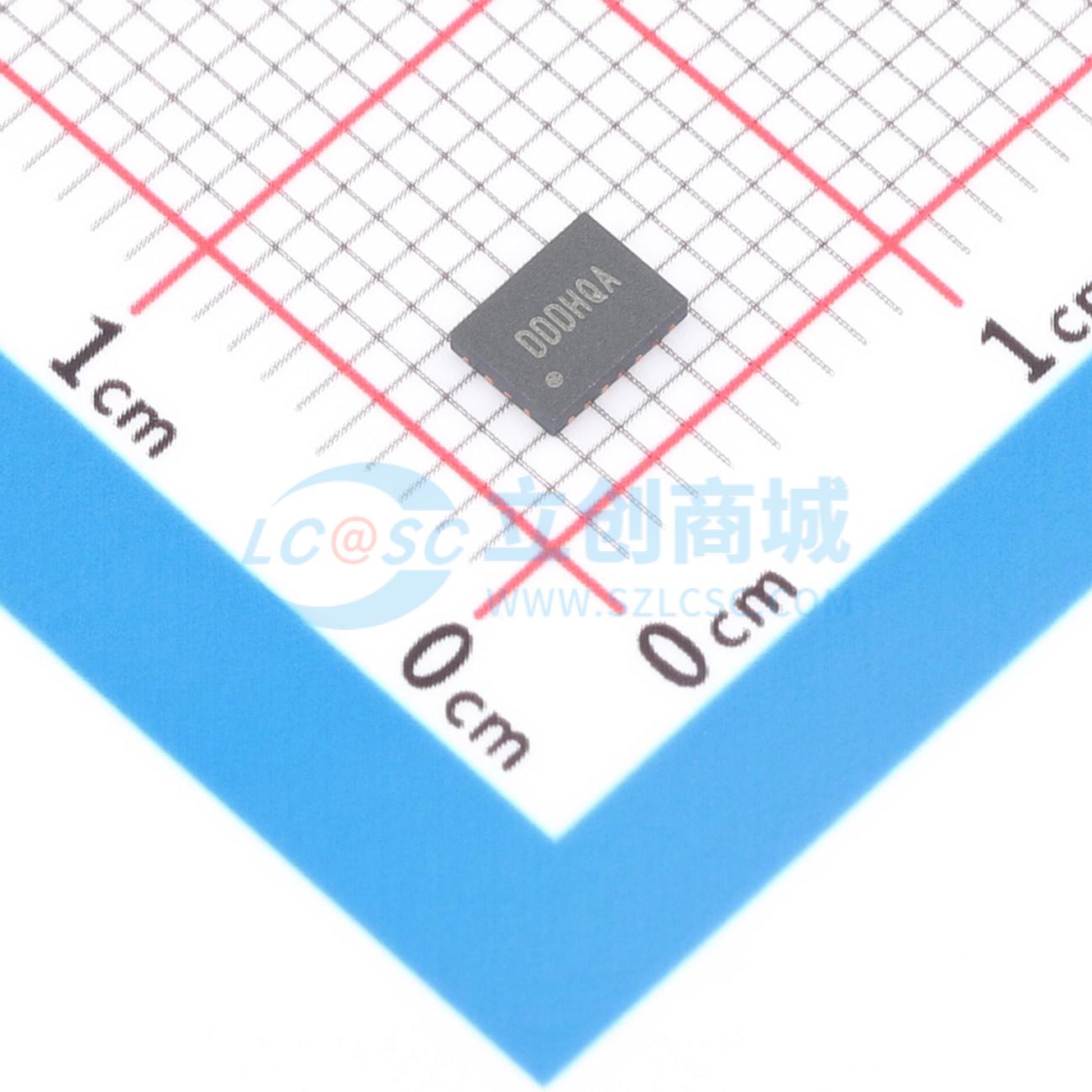

温馨提醒：图片仅供参考，商品以实物为准
SQ29012VDC
16V/12A同步降压调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SQ29012VDC
- 商品编号
- C22455515
- 商品封装
- QFN-19(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.1105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~16V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 600kHz；1MHz；800kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 650uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；输出电压差分采样；内置LDO稳压器；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；可调限流；打嗝限流 |
商品概述
SQ29012是一款高效率同步降压DC-DC稳压器，集成了内部功率开关和同步整流开关，能够在宽输入电压范围（低至2.7V，高至16V）内提供12A的连续输出电流。输出电压可在0.6V至5.5V范围内调节。其专有的快速响应、恒定导通时间PWM控制方法支持高输入/输出电压比（低占空比），并在~100ns内响应负载瞬变，同时在输入电压、负载和输出电压变化范围内保持近乎恒定的工作频率。该控制方法即使使用低等效串联电阻的陶瓷输出电容器也能实现稳定运行，无需复杂的补偿电路。内部基准电压在结温-40℃至125℃范围内提供±1%的精度，差分输入检测配置允许在最相关的负载点进行反馈检测。内部12.6mΩ功率开关和4.3mΩ同步整流开关为广泛的应用提供了出色的效率，特别是在低输出电压和低占空比条件下。逐周期电流限制、输入欠压锁定、内部软启动、输出欠压和过压保护以及热关断功能确保了在所有工作条件下的安全运行。SQ29012采用紧凑的QFN3×4封装。
商品特性
- 宽输入电压范围：若VCC由外部电源供电，为2.7V至16V；若VCC由内部低压差线性稳压器供电，为3.6V至16V
- 内部12.6mΩ功率开关和4.3mΩ同步整流开关
- 精确的反馈设定点：0.6V ± 1%
- 差分远端检测
- 快速瞬态响应
- 600kHz、800kHz 和1000kHz工作频率可选
- 轻载时可选择自动高效断续工作模式
- 可编程峰值电流限制
- 可靠的内部保护功能：输入欠压锁定、输出欠压和过温条件自动恢复
- 逐周期谷值和峰值电流限制
- 逐周期反向电流限制
- 内部及可调软启动以限制浪涌电流
- 平滑的预偏置启动
- 用于欠压和过压监测的电源正常输出指示
应用领域
- 电信与网络系统
- 服务器
- 高功率接入点
- 存储系统
- 蜂窝基站
