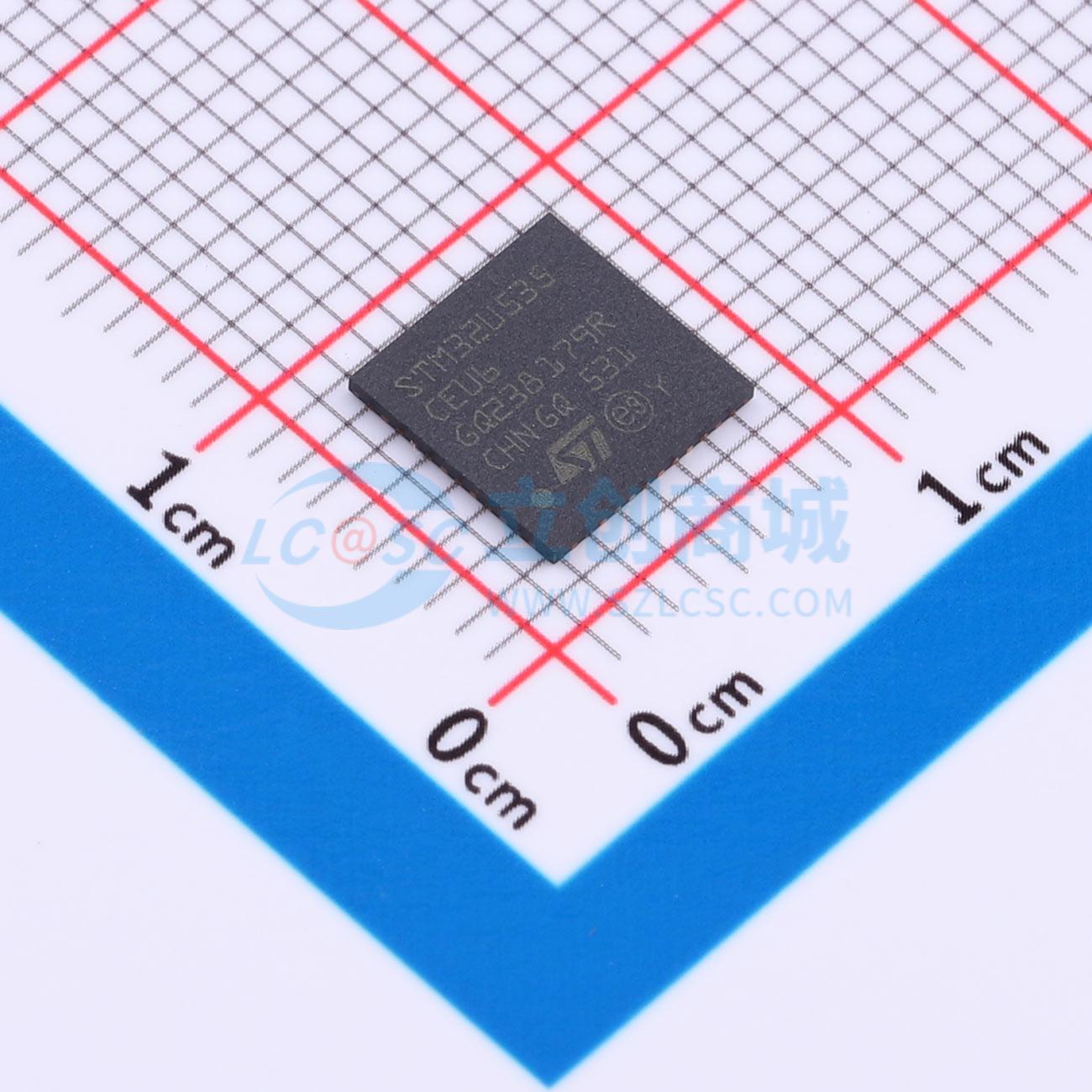

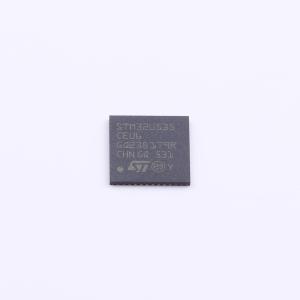

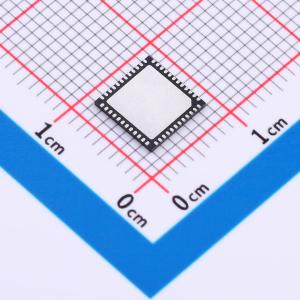

温馨提醒：图片仅供参考，商品以实物为准
STM32U535CEU6
超低功耗 Arm Cortex-M33 MCU+TrustZone+FPU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。采用FlexPowerControl实现超低功耗。1.71 V至3.6 V电源，-40℃至+85/125℃温度范围。低功耗背景自主模式（LPBAM）：具有DMA的自主外设，功能可低至Stop 2模式。VBAT模式：为RTC、32×32位备份寄存器和2 Kbyte备份SRAM供电。90 nA关机模式（23个唤醒引脚）。200 nA待机模式（23个唤醒引脚）。370 nA带RTC的待机模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U535CEU6
- 商品编号
- C22454224
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 274KB | |
| EEPROM容量 | - | |
| I/O数量 | 37 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 采用超低功耗 Arm Cortex-M33 微控制器，集成 TrustZone 安全技术和浮点运算单元，提供高达 240 DMIPS 的处理性能，配备最大 512 KB 闪存和 274 KB SRAM。
- 具备超低功耗特性，支持 FlexPowerControl 电源管理，工作电压范围 1.71 V 至 3.6 V，工作温度范围 -40 ~ °C 至 +85/125 °C。
- 支持低功耗后台自主模式，外设可在 Stop 2 模式下通过 DMA 自主运行。
- 提供 VBAT 模式，为实时时钟、32×32 位备份寄存器和 2 KB 备份 SRAM 供电。
- 提供多种低功耗模式：关机模式电流低至 90 nA（23个唤醒引脚），待机模式电流低至 200 nA（23个唤醒引脚），带实时时钟的待机模式电流为 370 nA。
- Stop 3 模式电流：配备 16 KB SRAM 时为 1.4 μA，配备全部 SRAM 时为 2.2 μA。
- Stop 2 模式电流：配备 16 KB SRAM 时为 3.0 μA，配备全部 SRAM 时为 4.6 μA。
- 运行模式功耗低至 16.3 μA/MHz @ 3.3 V。
- 集成 32 位 Arm Cortex-M33 内核，具备 TrustZone 安全技术、内存保护单元、数字信号处理功能和浮点运算单元。
- 配备 8 KB 指令缓存，支持从闪存和外部存储器进行零等待状态执行，最高频率 160 MHz。
- 配备 4 KB 数据缓存，用于外部存储器访问。
- 集成嵌入式稳压器和开关电源降压转换器，支持动态切换和电压调节。
- 性能基准：1.5 DMIPS/MHz，651 CoreMark，464 ULPMark-CP，125 ULPMark-PP，54 ULPMark-CM，137000 SecureMark-TLS。
- 存储器：最大 512 KB 带 ECC 的闪存，支持双区读写同时操作，耐久性 100 kcycles；274 KB SRAM，其中最多 64 KB 带 ECC 功能；1 个八线 SPI 存储器接口。
- 安全特性：Arm TrustZone 技术及可配置安全属性的输入输出端口、存储器和外设；支持灵活的生命周期方案，包含读保护和密码保护的调试功能；通过启动入口和安全的隐藏保护区域实现信任根；借助嵌入式根安全服务支持安全固件安装；支持基于可信固件-M 的安全固件升级；集成哈希硬件加速器；配备符合 NIST SP800-90B 标准的真随机数发生器；提供 96 位标识符和 512 字节一次可编程存储器；支持主动篡改检测。
- 时钟管理：支持 4 ~ 50 MHz 晶体振荡器；支持用于实时时钟的 32 kHz 晶体振荡器；内部集成出厂微调的 16 MHz RC 振荡器；内部低功耗 32 kHz RC 振荡器；2 个内部多速振荡器；内部 48 MHz 时钟，带时钟恢复功能；3 个锁相环，用于系统时钟、USB、音频和模数转换器。
- 通用输入输出端口：最多 82 个快速输入输出端口，大部分支持 5 V 容限，其中最多 14 个端口支持低至 1.08 V 的独立供电。
- 定时器和看门狗：最多 17 个定时器和 2 个看门狗，包括高级电机控制定时器、通用定时器、低功耗定时器和系统定时器；实时时钟具备硬件日历和校准功能。
- 通信外设：最多 19 个通信接口，包括 1 个全速 USB 主机/设备控制器、1 个串行音频接口、4 个 I²C 接口、5 个 USART/UART/LPUART、3 个 SPI 接口、1 个 CAN FD 控制器、1 个 SDMMC 接口、1 个多功能数字滤波器、1 个带声音活动检测的音频数字滤波器以及 1 个并行同步从接口。
- 直接内存访问控制器：配备 16 通道和 4 通道 DMA 控制器，支持在 Stop 模式下工作。
- 图形功能：集成 1 个数字摄像头接口。
- 数学协处理器：集成 CORDIC 单元用于加速三角函数计算，配备滤波数学加速器。
- 电容感应：支持最多 20 个电容感应通道，可用于触摸按键、线性及旋转触摸传感器。
- 模拟外设：14 位 2.5 Msps 模数转换器，带硬件过采样；12 位 2.5 Msps 模数转换器，带硬件过采样，支持在 Stop 2 模式下自主运行；2 个 12 位数模转换器，带低功耗采样保持功能；1 个内置可编程增益放大器的运算放大器；1 个超低功耗比较器。
- 循环冗余校验计算单元。
- 调试支持：串行线调试、JTAG、嵌入式跟踪宏单元。
- 封装符合 ECOPACK2 标准。
