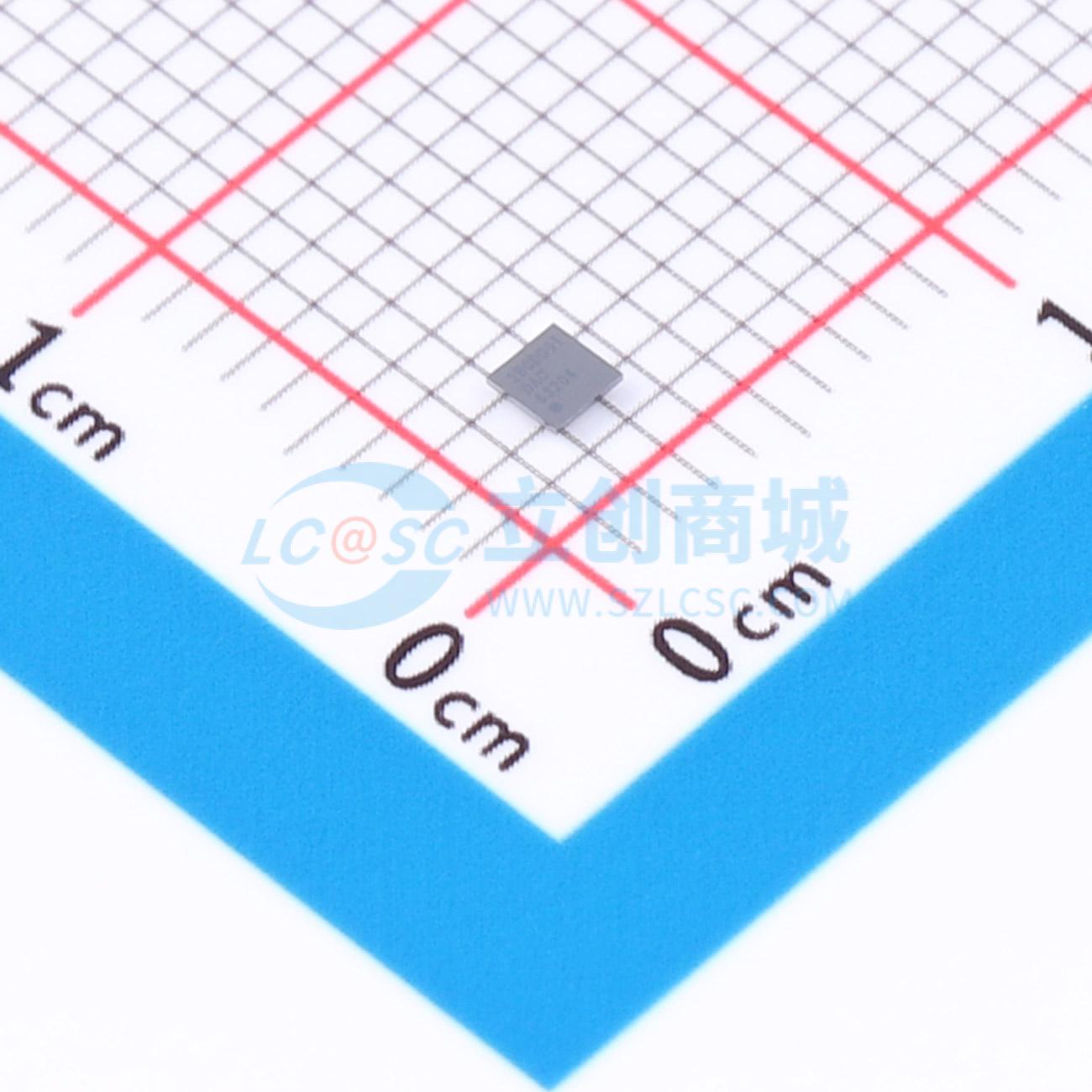

温馨提醒：图片仅供参考，商品以实物为准

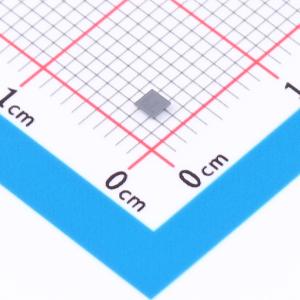

DAC63204YBHR

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 12 位 DAC63204W 和 10 位 DAC53204W(DACx3204W) 是引脚兼容系列四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供强制检测选项，可用作可编程比较器和拉电流或灌电流。多功能 GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I2C、SPI 和 PMBus 接口，并包含内部基准。这些功能集与微型封装和低功耗相结合，使这些智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。
品牌名称: TI(德州仪器)
商品型号: DAC63204YBHR
商品编号: C22454450
商品封装: DSBGA-16
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

12 位 DAC63204W 和 10 位 DAC53204W(DACx3204W) 是引脚兼容系列四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供强制检测选项，可用作可编程比较器和拉电流或灌电流。多功能 GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I2C、SPI 和 PMBus 接口，并包含内部基准。这些功能集与微型封装和低功耗相结合，使这些智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

商品特性

具有灵活配置的可编程电压或电流输出
电压输出：1LSB DNL，1x、1.5x、2x、3x 和 4x 增益
电流输出：1LSB INL 和 DNL（8 位），±25μA、±50μA、±125μA、±250μA 输出
范围选项适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口自动检测 I2C、SPI 或 PMBus 接口
1.62V VI H（ΔVDD = 5.5V）
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：电源 1.8V 至 5.5V，温度范围 -40°C 至 +125°C
微型封装：16 引脚 DSBGA（1.75mm×1.75mm）

应用领域

光学模块
标准笔记本电脑

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	12位
	通道数	4
	接口类型	I2C；SPI
	工作电压	1.7V~5.5V
	稳定时间	20us

	属性	参数值
	积分非线性	5LSB
	工作温度	-40℃~+125℃
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	50MHz
	静态电流	28uA
