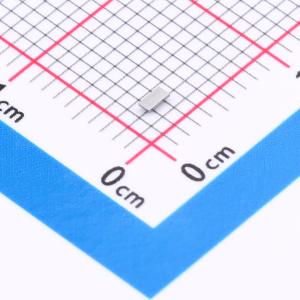

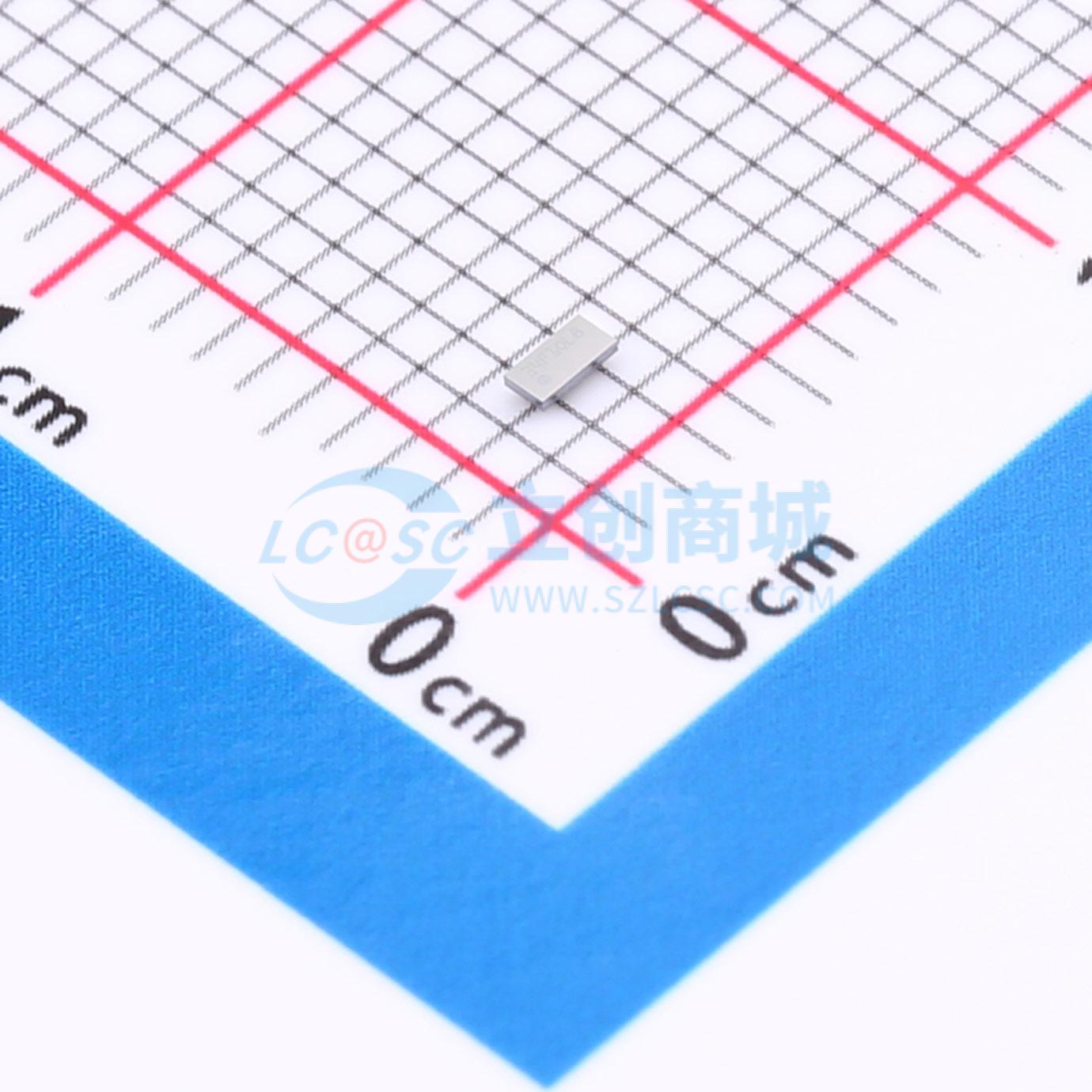

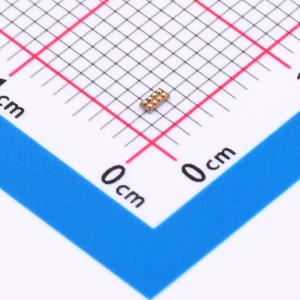

温馨提醒：图片仅供参考，商品以实物为准

TPS631012YBGR

升降压型 1.5A 1.6V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS631012是一款1.6V到5.5V输入电压范围的1.5A升降压转换器,具有高效率和低静态电流。适用于需要从高于或低于输出电压的输入电源获得稳定输出电压的应用。支持I2C接口,可编程输出电压和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS631012YBGR
商品编号: C22454530
商品封装: DSBGA-8(0.8x1.7)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；动态电压调节；可调软启动；过流保护；输出放电；打嗝限流

商品概述

TPS631012和TPS631013是采用微型晶圆级芯片尺寸封装的恒定频率峰值电流模式控制的升降压转换器。它们具有3A（典型值）的峰值电流限制和1.6V至5.5V的输入电压范围，为系统预调节器和稳压器提供电源解决方案。根据输入电压，当输入电压近似等于输出电压时，TPS631012和TPS631013会自动以升压、降压或三周期升降压模式运行。模式之间的转换在规定的占空比下进行，避免模式内不必要的切换，以减少输出电压纹波。8μA的静态电流和省电模式可在轻载至空载条件下实现最高效率。这些器件采用WCSP封装，解决方案尺寸非常小。

商品特性

输入电压范围为1.6V至5.5V
启动时器件输入电压 > 1.65V
输出电压范围为1.0V至5.5V（可调）
高输出电流能力，3A峰值开关电流
当VIN ≥ 3V，VOUT = 3.3V时，IOUT为2A
当VIN ≥ 2.7V，VOUT = 3.3V时，IOUT为1.5A
在整个负载范围内具有高效率
典型静态电流为8μA
可配置自动省电模式和强制PWM模式
峰值电流升降压模式架构
无缝模式转换
正向和反向电流操作
可启动到预偏置输出
2MHz开关频率的固定频率操作
安全可靠的操作特性
过流保护和短路保护
采用主动斜坡的集成软启动
过温保护和过压保护
带负载断开功能的真关断功能
正向和反向电流限制
内部EN的默认设置
TPS631012和TPS631012X（X = 1,2,3）：CONVERTER_EN = 0
TPS631013：CONVERTER_EN = 1
解决方案尺寸小
采用1µH小电感
WCSP封装尺寸为1.803mm × 0.905mm

应用领域

TWS
系统预调节器（智能手机、平板电脑、终端、远程信息处理）
负载点调节（有线传感器、端口/电缆适配器和转接器）
指纹、摄像头传感器（电子智能锁、IP网络摄像头）
稳压器（数据通信、光模块、制冷/制热）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.6V~5.5V
	输出电压	1V~5.5V
	输出电流	1.5A
	开关频率	1.8MHz~2.2MHz
	工作温度	-40℃~+125℃
