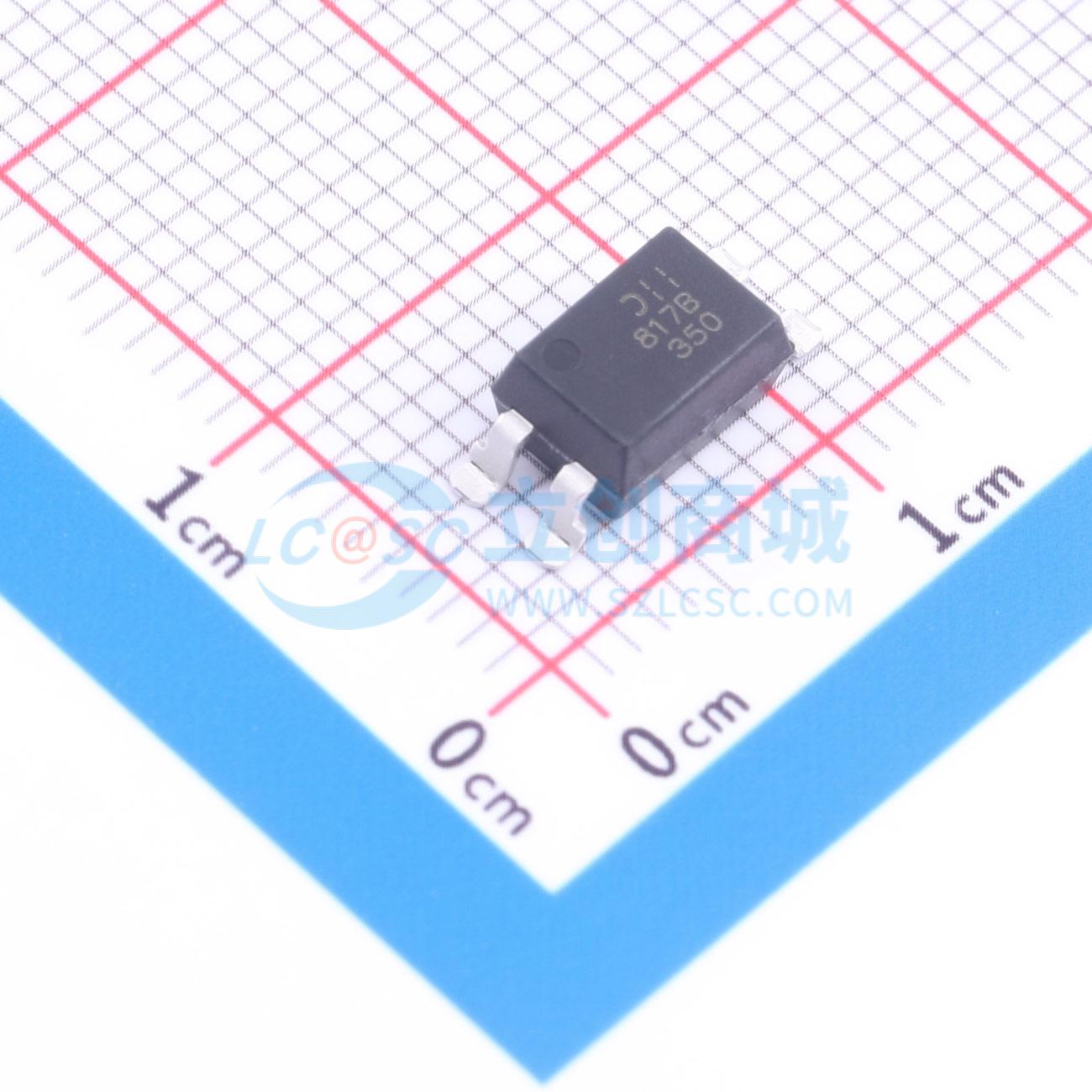

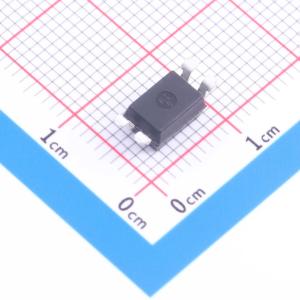

温馨提醒：图片仅供参考，商品以实物为准
DPC817S-B-TR
高输入输出隔离电压光耦合器，无铅且符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- DPC817S-B-TR
- 商品编号
- C22454766
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.227857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
该产品提供多种封装选项，包括DIP-4、MDIP-4、SL-4和SLM-4。封装材料为模塑塑料，属于环保型模塑化合物，符合UL 94V-0阻燃等级。湿度敏感度等级为1级。端子采用哑光镀锡引脚，具有良好的可焊性。极性指示通过标识点来识别引脚1。产品重量约为0.216克。
商品特性
- 电流传输比最小为80%（在正向电流为5毫安，集电极-发射极电压为5伏条件下）
- 高输入输出隔离电压，有效值为5000伏
- 通过多项安全认证
- 完全无铅且符合RoHS标准
- 无卤素且无锑，属于环保器件
