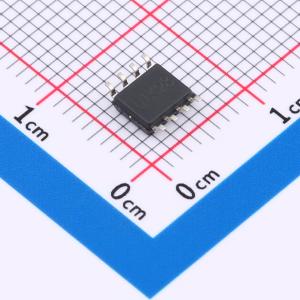

温馨提醒：图片仅供参考，商品以实物为准
OPA186DR
精密、轨到轨输入/输出、零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA186DR
- 商品编号
- C22454567
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 4.5V~24V | |
| 双电源电压(Vee~Vcc) | 2.25V~12V；-12V~-2.25V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 750kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.35V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 146dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 静态电流(Iq) | 90uA | |
| 输出电流 | 20mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；零漂移/自动稳零；反相位输入保护 |
商品概述
OPA186、OPA2186和OPA4186（OPAx186）是低功耗、24V、轨到轨输入输出、零漂移运算放大器。这些运算放大器的失调电压仅为10μV（最大值），失调电压随温度的漂移为0.04μV/°C（最大值）。这些器件是精密仪器、信号测量和有源滤波应用的理想选择。 90μA的低静态电流消耗使OPAx186成为对功率敏感的应用（如电池供电的仪器和便携式系统）的绝佳选择。 此外，高共模架构和低失调电压允许在正轨进行高端电流分流监测。这些器件还在运输、处理和组装过程中提供强大的ESD保护。
商品特性
- 高精度：
- 失调漂移：0.01μV/°C
- 低失调电压：1μV
- 低静态电流：90μA
- 出色的动态性能：
- 增益带宽：750kHz
- 压摆率：0.35V/μs
- 坚固的设计：
- RFI/EMI滤波输入
- 轨到轨输入/输出
- 电源范围：4.5V至24V
- 温度范围：-40°C至+125°C
应用领域
- PC电源和游戏机单元
- 商用DC/DC转换器
- 流量变送器
- 压力变送器
- 商用电池充电器
- 电表
