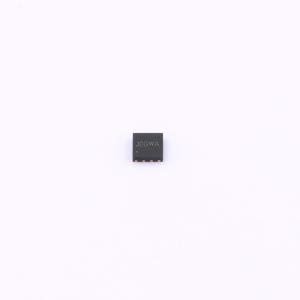

温馨提醒：图片仅供参考，商品以实物为准
SY8003DFC
降压型 3A 2.7V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高效、高频同步降压 DC-DC 稳压器 IC，能够提供高达 3A 的输出电流。在 2.7V 至 5.5V 的宽输入电压范围内工作，并集成了具有极低导通电阻的主开关和同步开关，以最大限度地降低传导损耗。通过 1MHz 的开关频率，可实现低输出电压纹波和较小的外部电感及电容尺寸。还集成了可靠的短路和过压保护功能。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8003DFC
- 商品编号
- C22454262
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.026667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；输出放电；工作状态指示；保护锁死 |
商品概述
SY8003 和 SY8003A 是能够提供高达 3A 输出电流的高效率、高频同步降压 DC-DC 调节器集成电路。其工作输入电压范围宽达 2.7V 至 5.5V，并集成了具有极低 RDS(ON) 的主开关和同步开关，以最小化导通损耗。通过 1MHz 的开关频率，可实现低输出电压纹波，并减小外部电感器和电容器的尺寸。该器件集成了可靠的短路和过压保护功能。
商品特性
- 内部开关管（上管/下管）具有低导通电阻：110mΩ/80mΩ
- 支持 3A 连续负载电流
- 输入电压范围：2.7V ~ 5.5V
- 高开关频率（1MHz）可最小化外部元件尺寸
- 内部软启动可限制浪涌电流
- 可靠的短路保护：SY8003 为锁存关断保护；SY8003A 为打嗝模式保护
- 可靠的过压保护：SY8003 为锁存关断保护；SY8003A 无锁存关断保护
- 支持 100% 占空比工作模式
- 符合 RoHS 标准且无卤素
- 紧凑型封装：DFN2X2-8
应用领域
- LCD 电视
- 机顶盒
- 网络个人电脑
- 迷你笔记本电脑
- 接入点路由器
