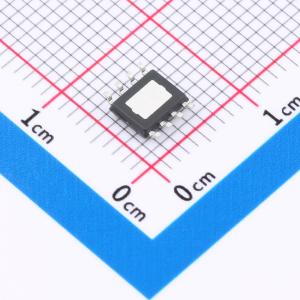

温馨提醒：图片仅供参考，商品以实物为准
SY8502AFCC
降压型 1.2A 7V~85V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 开发了一种高效同步降压 DC/DC 转换器，能够提供 1.2A 连续电流和 1.8A 峰值电流。该转换器在 7V 至 85V 的宽输入电压范围内工作，并集成了具有极低导通电阻的主开关和同步开关，以最大限度地降低传导损耗。该转换器始终在连续导通模式下工作。该器件采用即时 PWM 架构，可为高降压应用实现快速瞬态响应。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8502AFCC
- 商品编号
- C22452589
- 商品封装
- SO-8E
- 包装方式
- 编带
- 商品毛重
- 0.119667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~85V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 340kHz；200kHz~500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；逐波限流 |
商品概述
SY8502A是一款高效率同步降压DC/DC转换器，能够提供1.2A连续电流和1.8A峰值电流。该器件工作输入电压范围宽达7V至85V，并集成了导通电阻Rds(on)极低的主开关和同步开关，以最小化导通损耗。SY8502A始终工作于连续导通模式，采用即时PWM架构，以实现高降压比应用中的快速瞬态响应。
商品特性
- 内部开关（上管/下管）导通电阻Rds(on)低：500mΩ/240mΩ
- 7V至85V输入电压范围
- 具备1.2A连续、1.8A峰值输出电流能力
- 可调开关频率
- 采用即时PWM架构以实现快速瞬态响应
- 可编程开关频率范围：200~500kHz
- 2ms内部软启动限制浪涌电流
- 精确的±2% 1.2V基准电压
- 符合RoHS标准且无卤素
- 紧凑型SO8E封装
应用领域
- 非隔离电信降压稳压器
- 次级高压后置稳压器
- 汽车系统
