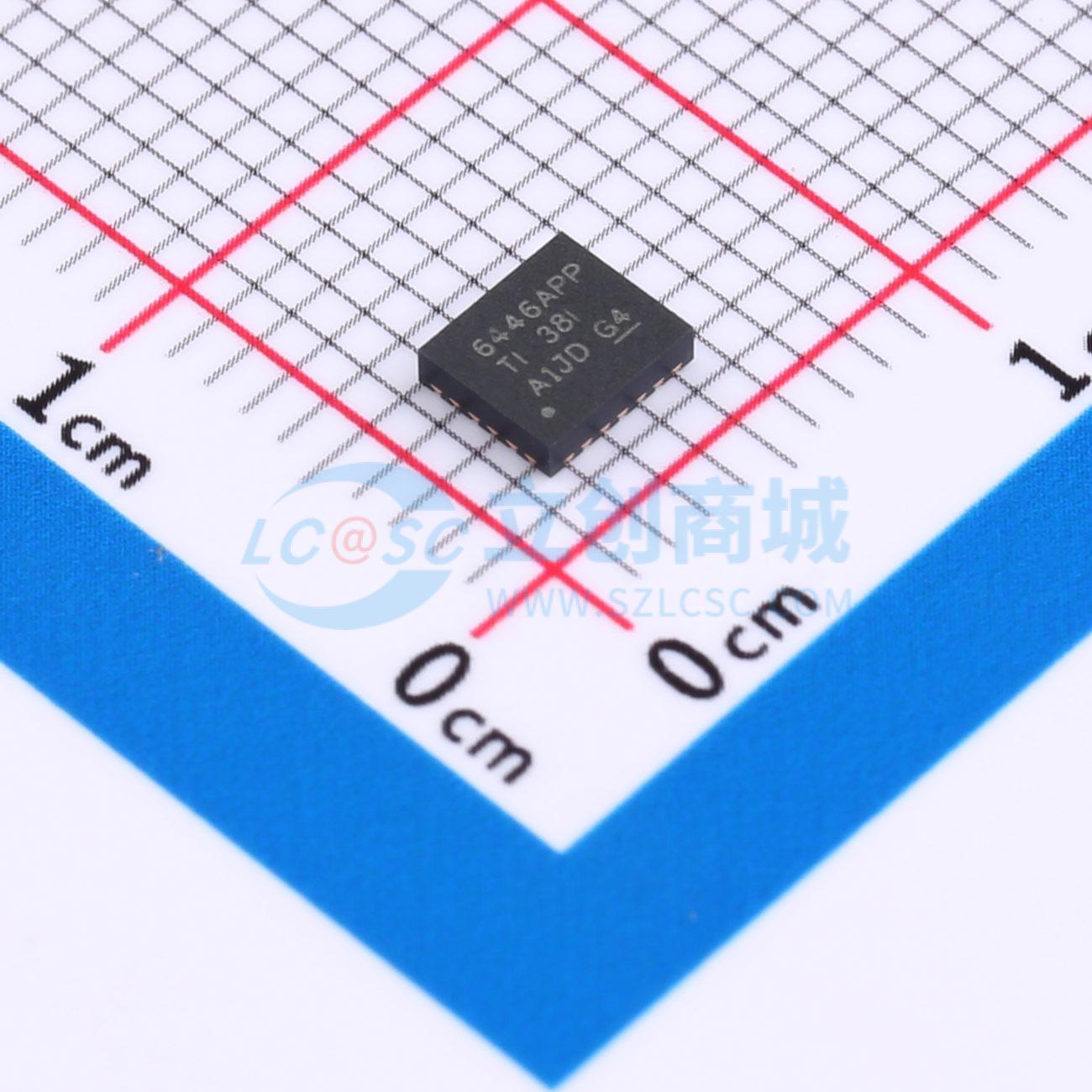

温馨提醒：图片仅供参考，商品以实物为准

LM64460APPQRYFRQ1

降压型 6A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM644x0-Q1 属于汽车级同步直流/直流降压转换器系列，具有卓越的效率和超低的 IQ。该器件具有集成式高侧和低侧 MOSFET，能够在 3V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流，支持高达 42V 的负载突降瞬态。该转换器可对压降进行软恢复，因此无需对输出进行过冲。
品牌名称: TI(德州仪器)
商品型号: LM64460APPQRYFRQ1
商品编号: C22452731
商品封装: VQFN-FCRLF-22-EP(3.5x4)
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	7uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM644x0-Q1是3V至36V、4A和6A的汽车级ZEN1同步降压DC/DC转换器，具有引脚可选轻负载模式，经优化以提高可靠性。LM644x0-Q1 属于汽车级同步直流/直流降压转换器系列，具有高效率和超低的 IQ。该器件具有集成式高侧和低侧 MOSFET，能够在 3V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流，支持高达 42V 的负载突降瞬态。该转换器可对压降进行软恢复，因此无需对输出进行过冲。采用 ZEN 1 开关机技术的 LM644x0-Q1 集成了用于实现良好 EMI 性能的诸多特性，包括展频频率调制、低 EMI 增强型 HotRod QFN 封装（可缓解开关节点振铃）和对称引脚排列（便于输入电容器的合理布置）。开关频率在 200kHz 和 2.2MHz 之间可同步，从而避免敏感频带，同时可根据应用的具体要求优化效率或设计尺寸。PFM 模式可在轻负载运行时进行频率折返，实现仅 7μA（典型值）的空载电流消耗和高轻负载效率。PWM 模式和 PFM 模式之间无缝转换，以及低MOSFET 导通电阻和外部偏置输入，可在整个负载范围内提供高效率和热性能。该封装在关键电源引脚之间有多个 NC 引脚，从而改进了故障模式和影响分析(FMEA)结果。可润湿侧翼工艺开发用于解决无引线封装侧引线的润湿性问题。LM644x0-Q1采用具有可润湿侧面的22引脚增强型HotRod QFN封装，用于直观指示其可焊性，从而缩短检查时间并降低制造成本。LM644x0-Q1具有精心设计的引脚排列，可在高压引脚（VIN、SW和CBOOT）和附近的低压引脚（例如PGND）之间提供额外的间隙间距。LM644x0-Q1引脚排列专为需要功能安全系统设计、具有更严格可靠性和更高耐用性要求的关键汽车应用而设计。LM644x0-Q1固定输出电压版本在引脚对相邻引脚短路时仍符合引脚FMEA标准，因此输出电压将保持在稳压电压或其以下。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级 1: -40℃ 至 +125℃ 环境工作温度范围
功能安全型
可帮助进行功能安全系统设计的文档
多功能同步直流/直流降压转换器
3V至36V宽输入电压范围，可耐受高达42V的负载突降瞬态
提供4A和6A选项
1% 精度、3.3V/5V 固定或可调节输出电压（1V至 95% VIN）
150℃ 最大结温
固定的 2.1MHz 开关频率（使用 SYNC 信号时，在 200kHz 至 2.2MHz 范围内可调）
通过优化引脚排列设计和相邻引脚短路测试间隙提高可靠性
Zen1开关
增强型HotRod™QFN封装可减少开关节点振铃
并行输入路径可更大限度减少寄生电感
引脚可配置的展频调制
轻负载时可选择FPWM或PFM模式
在整个负载范围内具有高效率
具有用于提升效率的外部偏置选项
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

汽车信息娱乐系统与仪表组:音响主机、媒体中心、USB充电、显示屏
汽车ADAS
车身电子装置

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V
	输出电流	6A
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)
