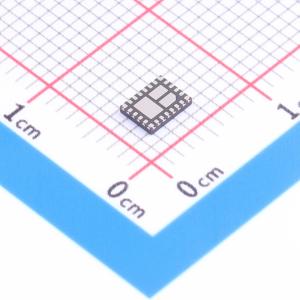

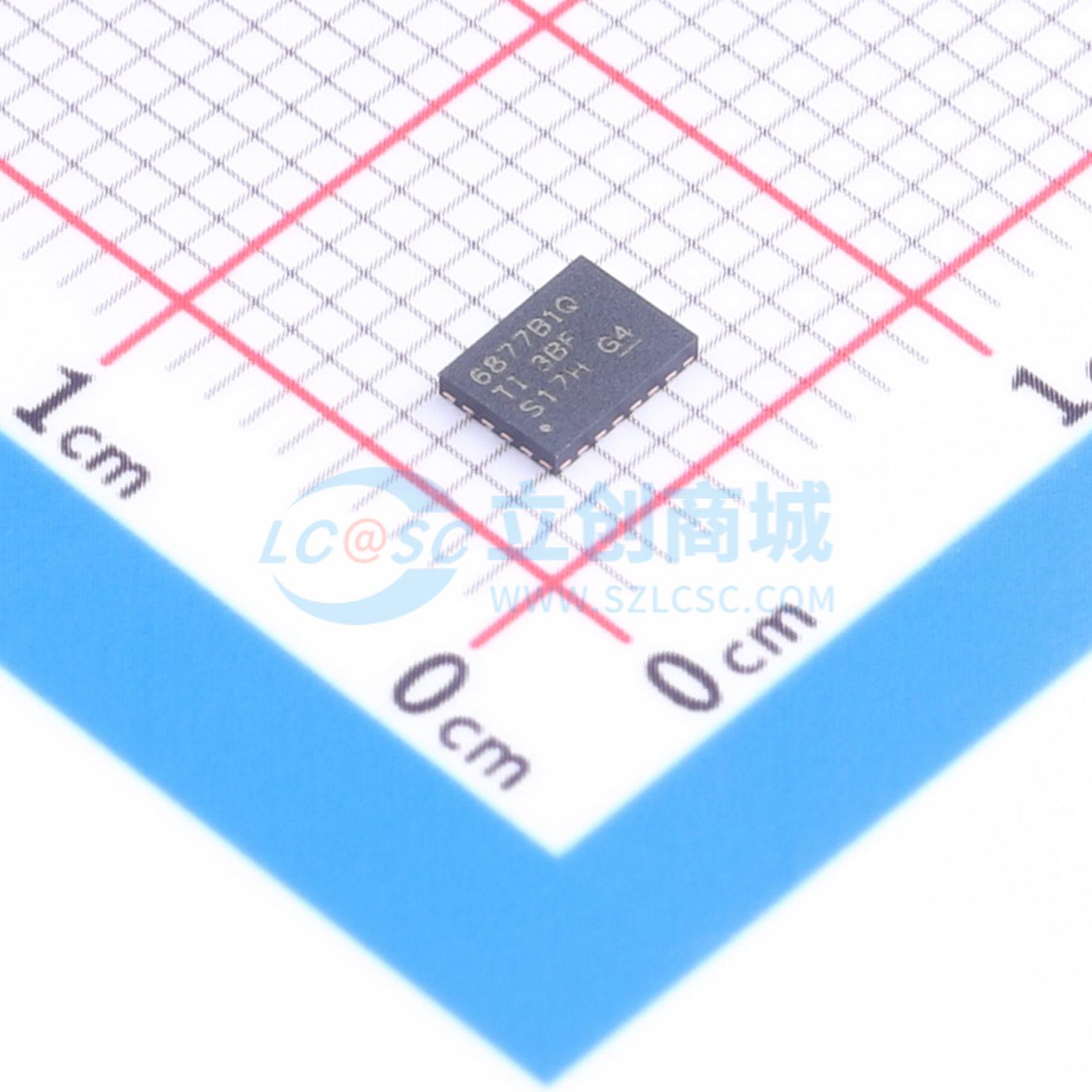

TPS62877B1QWRZVRQ1

TPS62874 - Q1、TPS62875 - Q1、TPS62876 - Q1和TPS62877 - Q1是一系列引脚兼容的15A、20A、25A和30A同步降压DC/DC转换器，具备I²C接口和差分远程感应功能。所有器件都具有高效率且易于使用。低电阻功率开关允许在高环境温度下提供高达30A的输出电流。这些器件可以在堆叠模式下运行，以提供更高的输出电流或在多个器件间分散功耗。

TPS6287x - Q1系列采用固定频率DCS控制方案，支持快速瞬态响应。器件可以在节能模式下运行以实现最高效率，或在强制PWM模式下运行以实现最佳瞬态性能和最低输出电压纹波。

可选的远程感应功能可在负载点实现最大电压调节，并且该器件在整个输出电压范围内可实现±0.8%的直流电压精度。

开关频率可通过FSEL引脚选择，可设置为1.5MHz、2.25MHz、2.5MHz或3MHz，也可与相同频率范围内的外部时钟同步。

I²C兼容接口提供多种控制、监控和警告功能，如电压监控和温度相关警告。输出电压可快速调整，以适应负载的功耗需求。默认启动电压可通过VSEL引脚选择。

• 符合AEC - Q100汽车应用标准
• 器件温度等级1：环境温度 -40°C至125°C，结温范围 -40°C至150°C
• 具备功能安全能力，提供有助于功能安全系统设计的文档
• 输入电压范围：2.7V至6V
• 引脚兼容的器件系列：15A、20A、25A和30A
• 三种可选输出电压范围，从0.4V至1.675V
  • 以1.25mV为步长，从0.4V至0.71875V
  • 以2.5mV为步长，从0.4V至1.0375V
  • 以5mV为步长，从0.4V至1.675V
• 输出电压精度：±0.8%
• 内部功率MOSFET：2.6mΩ和1.5mΩ
• 可调节软启动
• 外部补偿
• 通过VSEL引脚可选择启动输出电压
• 通过FSEL引脚可选择1.5MHz、2.25MHz、2.5MHz或3MHz的开关频率
• 强制PWM或节能模式运行
• 通过外部电阻或I²C选择启动输出电压
• 高达3.4MHz的I²C兼容接口
• 可选堆叠操作以提高输出电流能力
• 差分远程感应
• 热预警和热关断
• 输出放电
• 可选扩频时钟
• 带窗口比较器的电源良好输出

• ADAS摄像头、ADAS传感器融合
• 环视ECU
• 混合动力和可重构仪表盘
• 主机、远程信息处理控制单元
