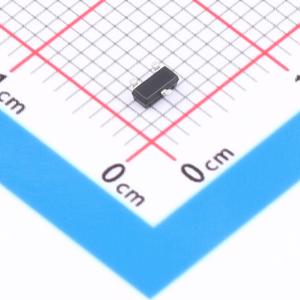

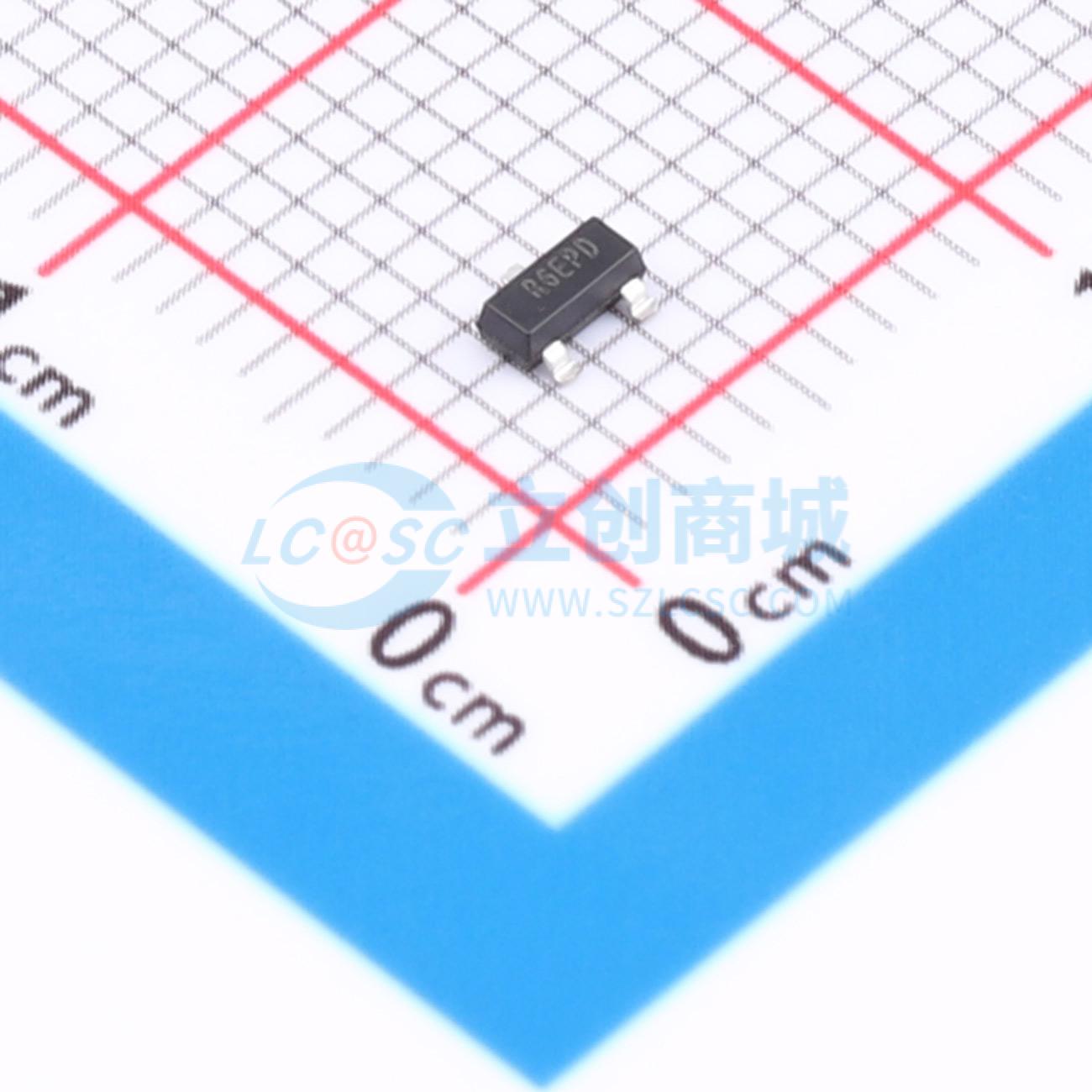

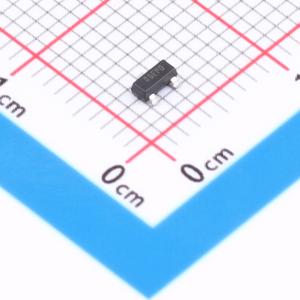

温馨提醒：图片仅供参考，商品以实物为准
TPR6040F33-S3TR
高精度并联电压基准，全工作温度范围温度稳定性有保障，适用于任何容性负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPR6040F33-S3TR
- 商品编号
- C22453395
- 商品封装
- SOT-23G-3
- 包装方式
- 编带
- 商品毛重
- 0.227536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 精度 | ±0.2% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 100uA | |
| 噪声(0.1Hz-10Hz) | 66uVp-p | |
| 噪声(10Hz-10kHz) | 119uVrms | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TPR6040是一款在整个工作温度范围内保证温度稳定性的并联电压基准。其工作温度范围扩展至-40℃到+125℃。TPR6040的工作电流范围宽广，从0.15到15mA，典型动态阻抗为0.3Ω。典型应用电路公式为：I_R = (V_BIAS - V_OUT) / R_BIAS - I_OUT；I_RMIN (0.15 mA) ≤ I_R ≤ I_RMAX (15 mA)。
商品特性
- 固定输出电压：2.048 V、2.5 V、3 V、3.3 V、4.096 V 和 5 V
- 高初始精度和低温漂系数：A级：最大值0.1%，25 ppm/℃；B级：最大值0.2%，50 ppm/℃
- 工作温度范围：-40℃ 到 125℃
- 灌电流能力：150 μA 到 15 mA
- 在任何容性负载下保持稳定
- 封装：SOT23G-3
应用领域
- 电源
- LED照明
- 电流检测
- 仪器仪表
- 工业
