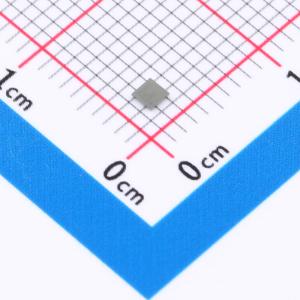

温馨提醒：图片仅供参考，商品以实物为准

DAC63004YBHR

带自动检测型I2C、SPI或PMBus接口的12位和10位超低功耗、四路电压和电流输出智能DAC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是引脚兼容系列四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。多功能 GPIO、函数生成和 NVM 使其适用于无处理器的应用和设计重复使用。自动检测 I2C、SPI 和 PMBus 接口，并包含内部基准。这些功能集与微型封装和低功耗相结合，使其成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。
品牌名称: TI(德州仪器)
商品型号: DAC63004YBHR
商品编号: C22453660
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.0125克(g)

商品参数

	属性	参数值
	输出类型	电压-缓冲；电流-缓冲
	积分非线性	5LSB
	工作温度	-40℃~+125℃
	功能特性	可编程增益；掉电模式；双极性输出；输出使能控制；上电复位；内置基准源
	静态电流	35uA

商品概述

12位 DAC63004W 和 10 位 DAC53004W(DACx3004W) 是引脚兼容系列四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些DACx3004W 支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。多功能 GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I2C、SPI 和 PMBus 接口，并包含内部基准。这些功能集与微型封装和低功耗相结合，使这些智能DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

商品特性

具有灵活配置的可编程电压或电流输出
电压输出支持1LSB DNL
电压输出支持1x、1.5x、2x、3x 和 4x 增益
电流输出支持1LSB INL 和 DNL（8 位）
电流输出提供25μA 至 250μA 的单极和双极输出范围选项
电压输出模式具有 35μA/通道的 IDD
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测的 I2C、SPI 或 PMBus 接口
1.62 V VIH (VDD = 5.5 V)
可配置为多种功能的通用输入/输出 (GPIO)
可生成预定义的波形:正弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
支持内部、外部或电源作为基准
宽工作电压范围:电源为1.8V 至 5.5V，温度范围为-40℃ 至 +125℃
微型封装:16 引脚 DSBGA (1.76 mm × 1.76 mm)

应用领域

光学模块
脉搏血氧仪
标准笔记本电脑

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	12位
	通道数	4
	接口类型	I2C；SPI
	工作电压	1.7V~5.5V
	建立时间	20us
