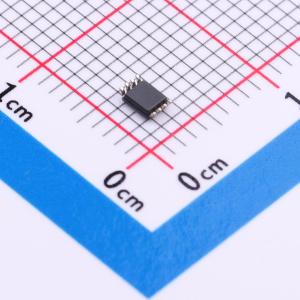

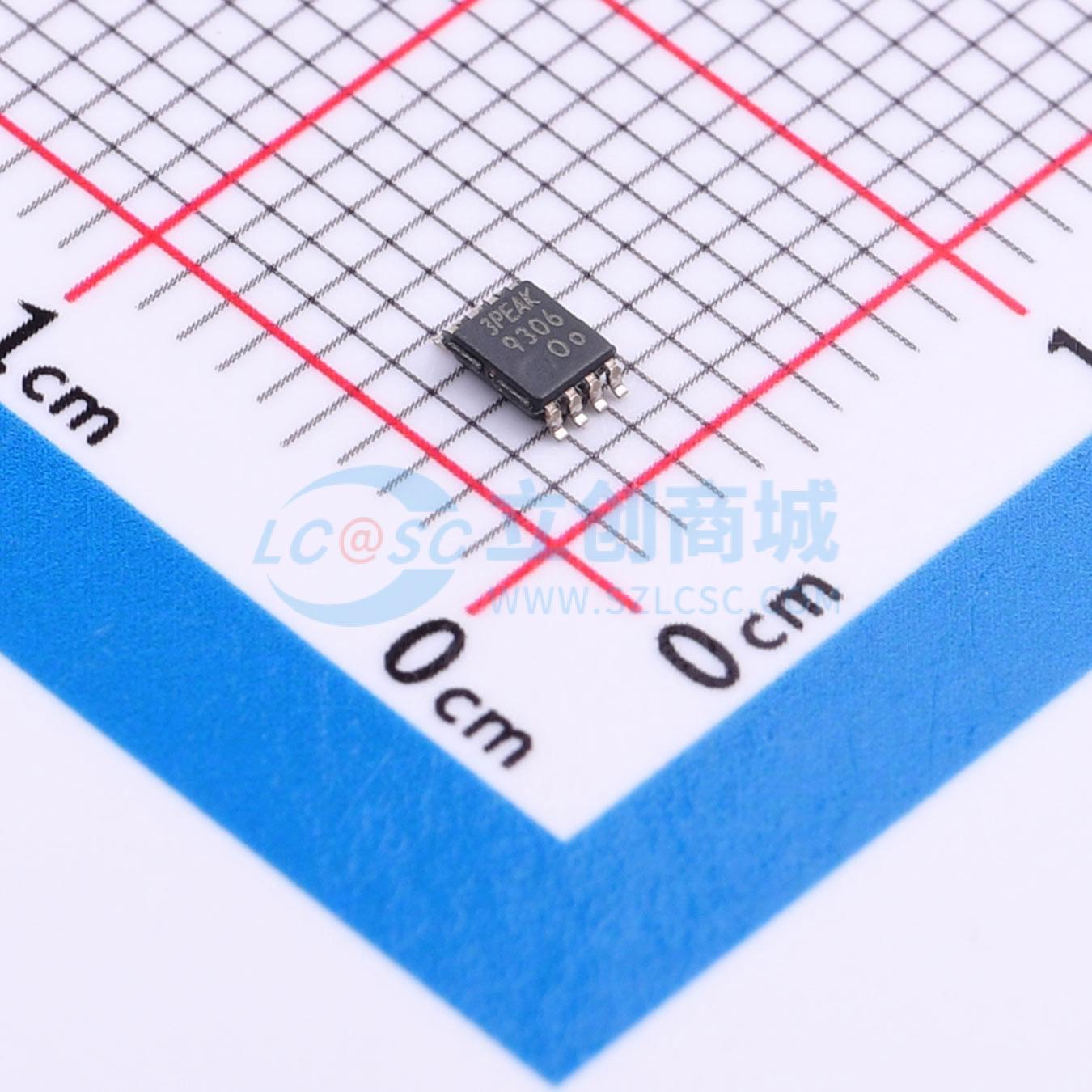

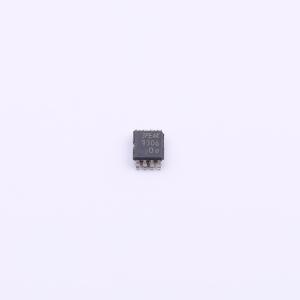

TPT29306L1-VS3R
双路双向 I2C 总线和 SMBus 电压电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29306L1-VS3R
- 商品编号
- C22453899
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.8V~5.5V | |
| 元件数 | 2 | |
| 每个电路通道数 | 2 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻 |
商品概述
TPT29306器件是一款双双向I2C和SMBus电平转换器，具备使能（EN）输入，工作电压范围为VREF1：1.2V至3.6V，VREF2：1.8V至5.5V。其3.5Ω的导通电阻可实现小于1.5ns的最小传播延迟。当EN为高电平时，转换器开关导通，SCL1和SDA1 I/O端口与SCL2和SDA2 I/O端口相连，实现端口间的双向数据流。当EN为低电平时，转换器开关关断，端口间呈现高阻态以隔离两侧。该器件还可用于运行两条总线，一条为400kHz，另一条为100kHz。若两条总线工作频率不同，当需要主总线进行400kHz操作时，必须通过EN引脚隔离100kHz总线。若主控以400kHz运行，由于转换器引入的延迟，系统最大工作频率可能低于400kHz。与标准I2C总线系统一样，两侧均需上拉电阻，以为转换器总线提供逻辑高电平。该器件设计用于支持标准模式、快速模式和快速模式增强型I2C总线设备以及SMBus设备。最大频率取决于RC时间常数，但通常支持大于2MHz。TPT29306提供MSOP8、VSSOP8、DFN1.4X1-8L和DFN3X4-8L（无散热焊盘）封装，工作温度范围为-40℃至+85℃。
商品特性
- 适用于I2C应用和SMBus兼容的SDA与SCL线路双双向转换器
- 支持多模式：标准模式、快速模式和快速模式增强型
- 小于1.5ns（最大值）的延迟，以适应标准模式和快速模式I2C设备及多主控应用
- 支持以下电压电平之间的转换：3.3V VREF1与5V VREF2；2.5V VREF1与3.3V或5V VREF2；1.8V VREF1与2.5V、3.3V或5V VREF2；1.2V VREF1与1.8V、2.5V、3.3V或5V VREF2
- 无需方向引脚即可提供双向电压转换
- 当EN为低电平时，SCL1、SDA1、SCL2和SDA2引脚呈高阻抗状态
- 闩锁性能超过JESD 78标准规定的400mA
- ESD保护性能超过JESD 22标准：4000V人体放电模型；1000V带电器件放电模型
应用领域
- I2C
- SMBus
- PMBus
- 服务器与存储设备
- 路由器
