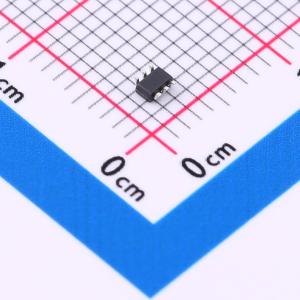

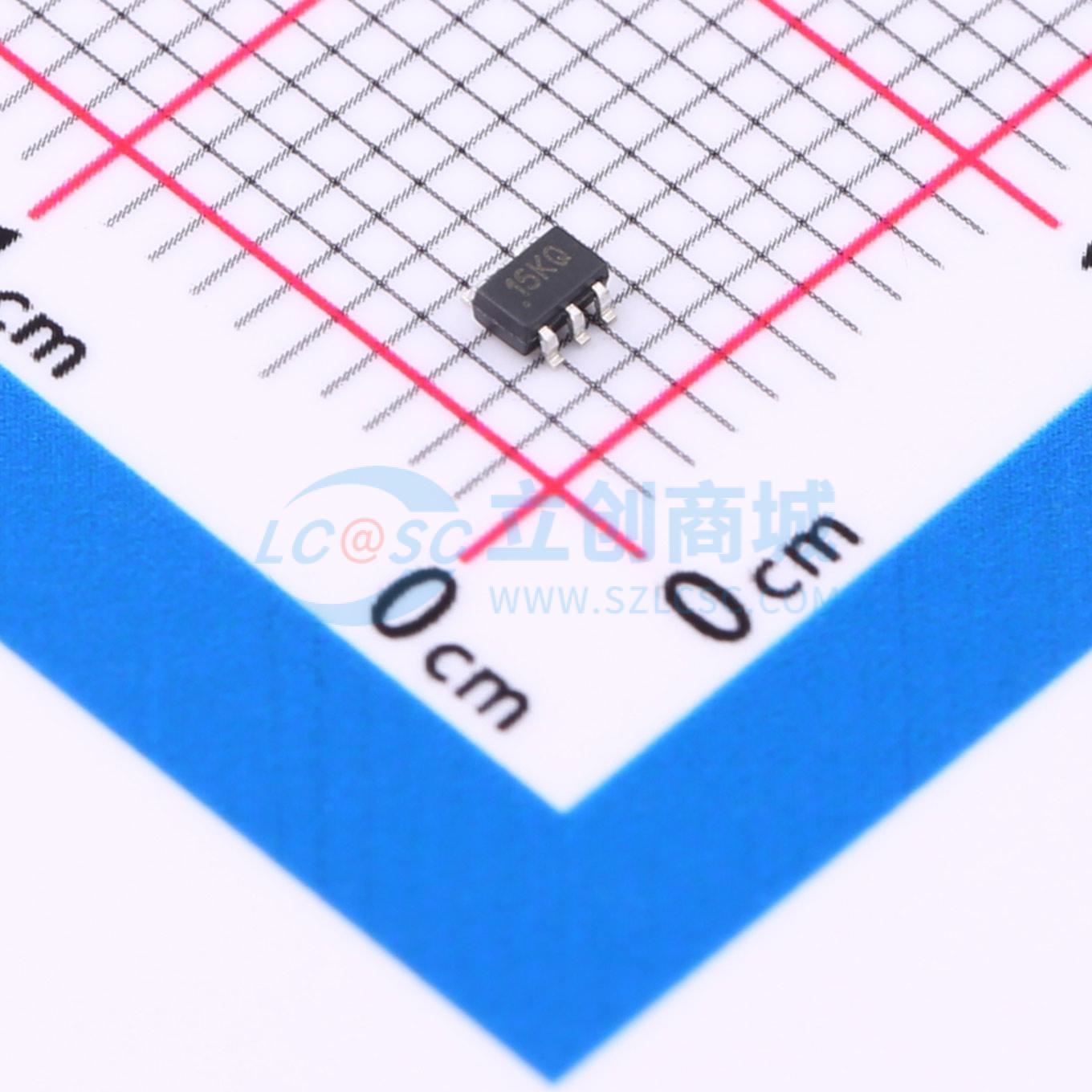

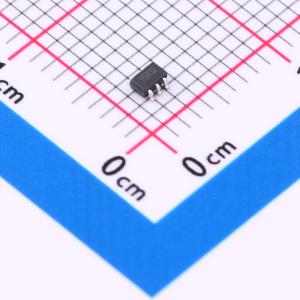

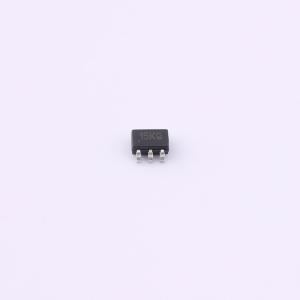

温馨提醒：图片仅供参考，商品以实物为准

QPA4563C

50MHz-4000MHz SiGe HBT 射频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QPA4563C 是一款高性能 SiGe HBT MMIC 放大器，采用达林顿配置和专利的主动偏置网络。该主动偏置网络在温度和工艺变化下提供稳定的电流。设计为直接从3V电源供电，不需要降压电阻。适用于高线性度3V增益块应用，要求体积小且外部组件最少。内部匹配至50Ω。
品牌名称: Qorvo
商品型号: QPA4563C
商品编号: C22453736
商品封装: SOT-363-6
包装方式: 编带
商品毛重: 0.113333克(g)

商品参数

商品概述

一款高性能的硅锗异质结双极晶体管（SiGe HBT）单片微波集成电路（MMIC）放大器，采用达林顿结构和专利有源偏置网络。该有源偏置网络可在温度和工艺β值变化时提供稳定的电流。该放大器设计为直接由3V电源供电，与典型的达林顿放大器相比，无需降压电阻。它专为需要小尺寸和最少外部元件的高线性度3V增益模块应用而设计。内部匹配至50Ω。采用6引脚SOT - 363封装。

商品特性

单固定3V电源
无需降压电阻
专利自偏置电路
在1950MHz时，1dB压缩点 = +15.2 dBm，在1950MHz时，三阶输出截点（OIP3） = +27.8 dBm
强大的2000V静电放电（ESD）防护，人体模型（HBM）2类

应用领域

仪器仪表
中继器、放大器
功率放大器（PA）驱动放大器
蜂窝、个人通信系统（PCS）、全球移动通信系统（GSM）、通用移动通信系统（UMTS）
中频（IF）放大器
无线数据、卫星通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	50MHz~4GHz
	增益	21.1dB
	噪声系数	2.5dB
	工作电压	3V
	工作电流	48mA

	属性	参数值
	P1dB	15.2dBm
	工作温度	-40℃~+105℃
	输入回波损耗	16.3dB
	输出回波损耗	15.4dB
	IP3	27.8dBm
