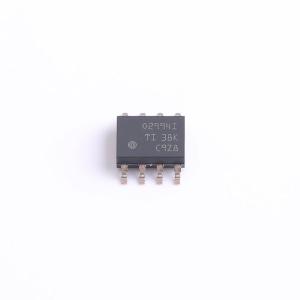

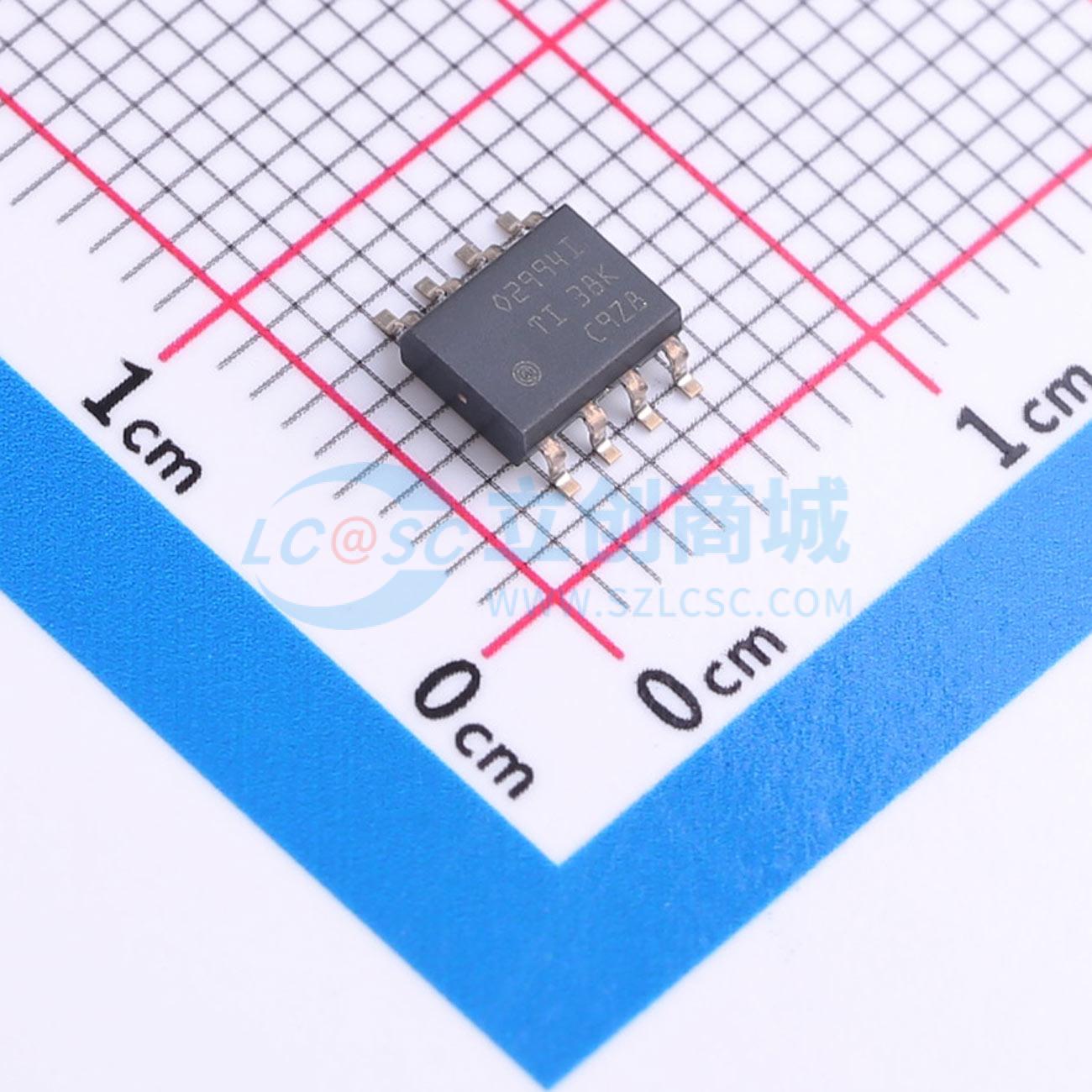

OPA2994IDR
OPA2994IDR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2994IDR
- 商品编号
- C22453788
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 24MHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 35V/us | |
| 输入偏置电流(Ib) | 7nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.35mA | |
| 输出电流 | 125mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~32V | |
| 双电源电压(Vee~Vcc) | -16V~16V |
商品概述
OPAx994系列（OPA994和OPA2994）是一系列高压（32V）轨到轨输入输出（RRIO）运算放大器。这些器件具有出色的交流性能，包括24MHz的宽单位增益带宽和35V/μs的高压摆率，而每通道仅需1.35mA的静态电流。
OPAx994系列设计用于在各种容性负载下保持稳定性。例如，当驱动10μF的大容性负载和1MΩ的负载电阻时，OPAx994能够实现50度的相位裕度。OPAx994采用了补偿架构，可减少大容性负载下的持续振铃。这使得具有大、可变或未知容性负载的系统能够实现可靠的性能和易于设计。
这些器件还具有出色的直流精度，包括每通道125mA的高短路输出电流、低失调电压（典型值±350µV）、低失调漂移（典型值±2.5µV/°C）以及主输入对在高压工作时125dB的高共模抑制比。这使得OPAx994成为适用于高压工业应用的灵活、坚固且高性能的运算放大器。
商品特性
- 宽电源电压：2.7V至32V
- 轨到轨输入和输出
- 宽带宽：24MHz增益带宽积，单位增益稳定
- 无限容性负载驱动能力：驱动10µF负载和1MΩ负载时相位裕度为50°
- 高输出电流驱动：±125mA
- 低失调电压：±350µV（典型值）
- 低失调电压漂移：±2.5µV/°C（典型值）
- 低噪声：1kHz时为12nV/√Hz
- 高共模抑制比：125dB
- 高压摆率：35V/µs
- 低静态电流：每个放大器1.35mA
应用领域
- 交流充电站
- GFCI故障检测和测试
- 软件定义无线电
- 个人电脑和笔记本电脑的显示面板
- 液晶电视
- 无线控制照明
- 电机驱动：功率级和控制模块
- 功率传输：不间断电源、服务器和商用网络电源
- ADC驱动器和参考缓冲放大器
- 高端和低端电流检测
