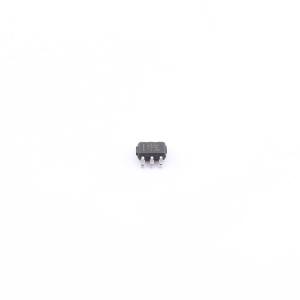

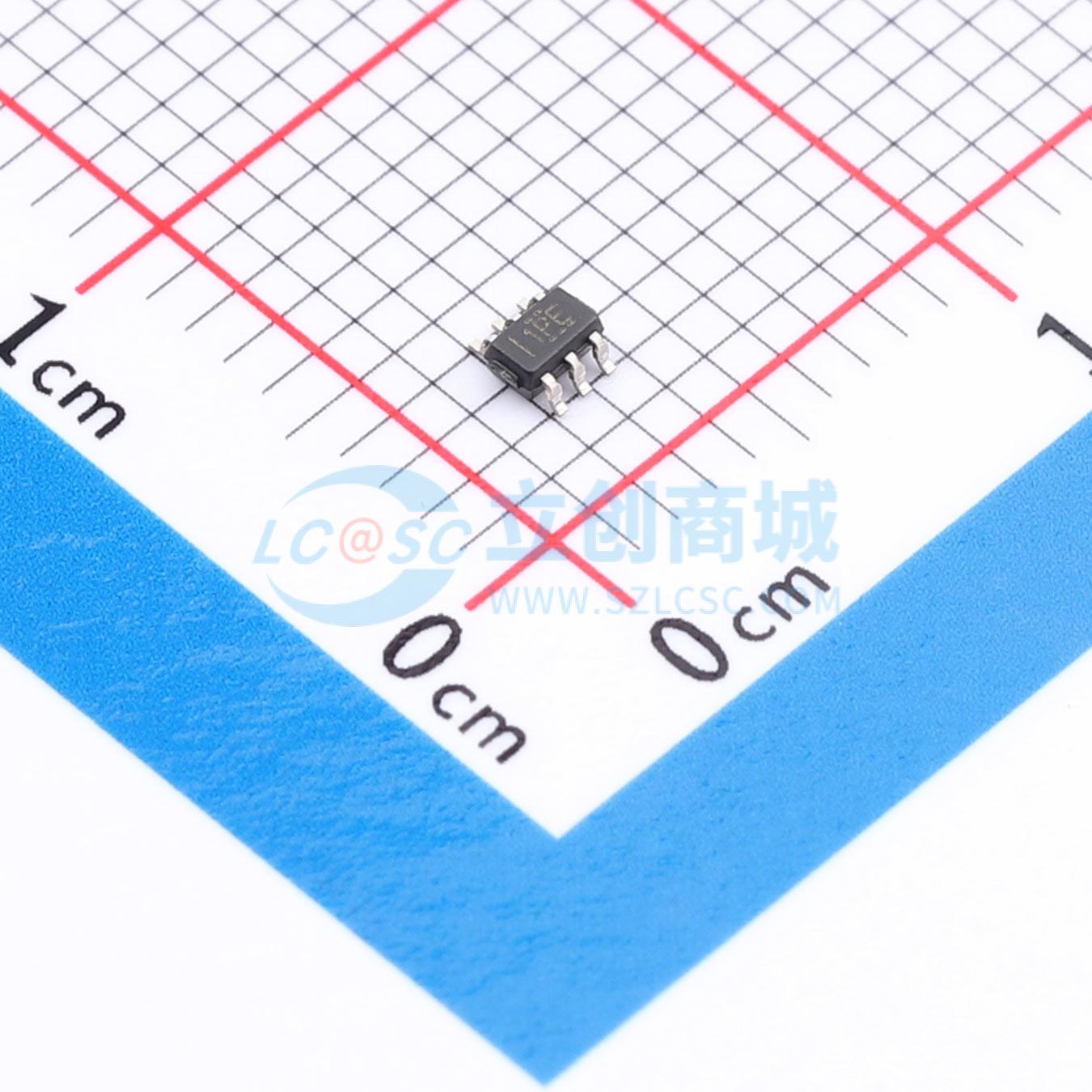

INA181A2IDCKR

INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移。 这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260μA；而双通道 INA2181 消耗的最大电源电流为 500μA，四通道 INA4181 消耗的最大电源电流为 900μA。 所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。

• 共模范围 (VCM): –0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 失调电压：
  • VCM = 0V 时为 ±150μV（最大值）
  • VCM = 12V 时为 ±500μV（最大值）
• 输出压摆率：2V/µs
• 双向电流检测功能
• 精度：
  • ±1% 增益误差（最大值）
  • 1μV/°C 温漂（最大值）
• 增益选项：
  • 20V/V（A1 器件）
  • 50V/V（A2 器件）
  • 100V/V（A3 器件）
  • 200V/V（A4 器件）
• 静态电流：260μA（最大值）(INA181)

• 电机控制
• 电池监测器和平衡器
• 电源管理
• 光控制
• 光伏逆变器
