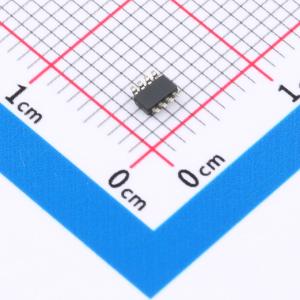

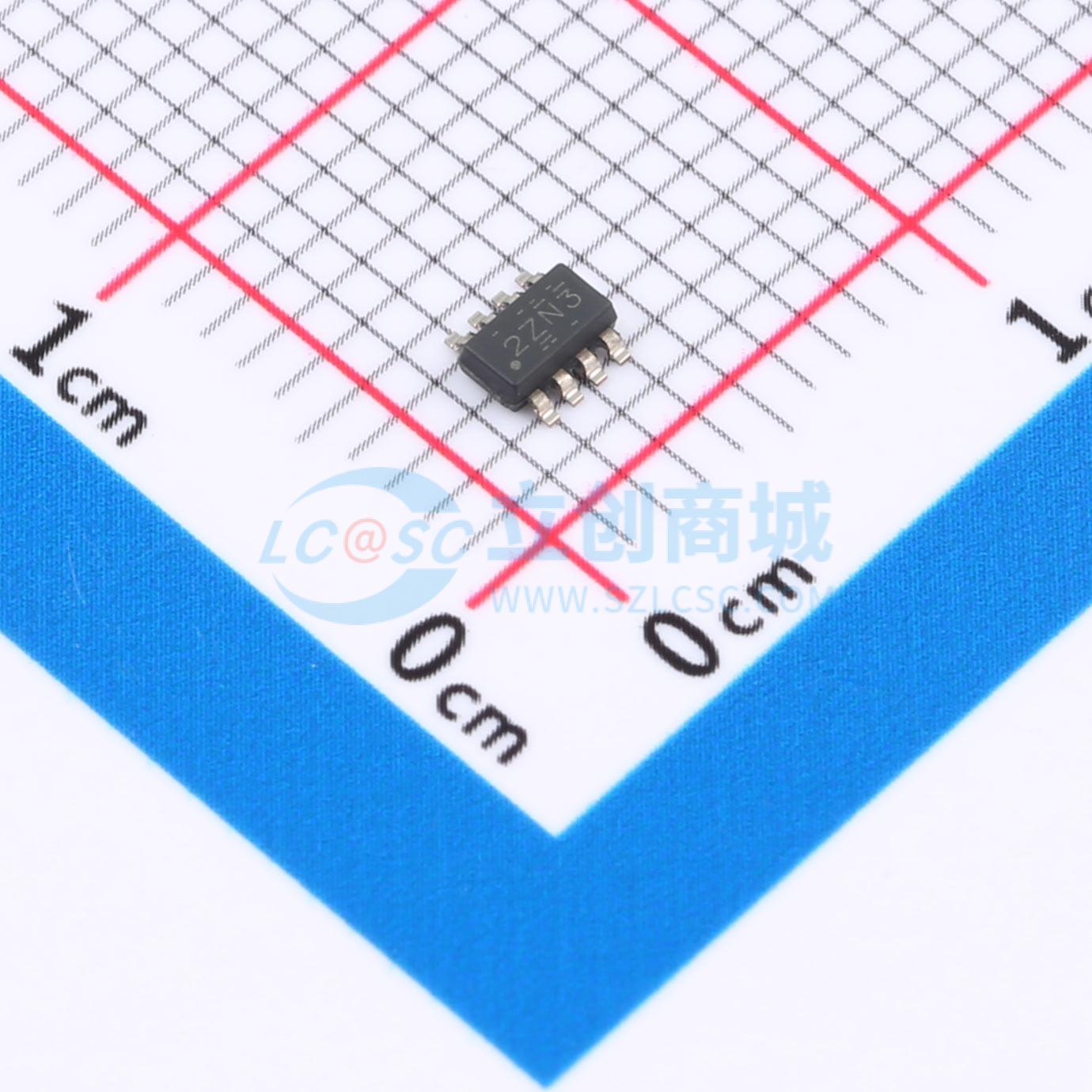

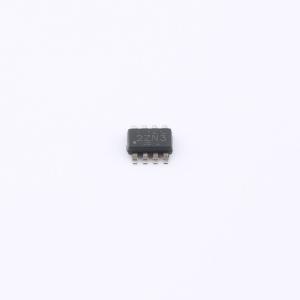

INA241A1QDDFRQ1

符合AEC-Q100标准、具有增强型PWM抑制功能的-5V至110V、双向、超精密电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10uV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小
品牌名称: TI(德州仪器)
商品型号: INA241A1QDDFRQ1
商品编号: C22452698
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.0204克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	250nV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
	输入电压噪声密度(eN)	62nV/√Hz@1kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA241x-Q1 是一款超精密双向电流检测放大器，可在-5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压、较小增益误差和高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA241x-Q1 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x-Q1 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。INA241x-Q1 由 2.7V 至 20V 的电源供电，消耗 2.5mA 的电源电流。INA241x-Q1 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x-Q1 1级额定工作温度范围为 −40°C 至 125°C，并在 −40°C 至 150°C 的工作温度范围内提供 0 级。

商品特性

符合面向汽车应用的 AEC-Q100 标准
功能安全型，可提供用于功能安全系统设计的文档
针对受开关共模电压影响的系统优化的增强型PWM 抑制，支持高达 125kHz 的开关频率
宽共模电压，工作电压为-5V 至 110V，可承受电压为-20V 至 120V
双向运行
较高的小信号带宽:1.1MHz（在所有增益下）
压摆率:8V/µs
阶跃响应稳定时间为 1%:1µs
出色的共模抑制比 (CMRR)
提供两种精度版本:版本A最大增益误差±0.01%，增益漂移±1ppm/°C，最大失调电压±10µV，失调温漂±0.1µV/°C；版本B最大增益误差±0.1%，增益漂移±5ppm/°C，最大失调电压±150µV，失调温漂±0.5µV/°C
提供多个可用增益选项:INA241A1-Q1:10V/V；INA241A2-Q1:20V/V；INA241A3-Q1:50V/V；INA241A4-Q1:100V/V；INA241A5-Q1:200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

电子涡轮/增压器
电动助力转向 (EPS)
起动机/发电机
再生制动
制动系统

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	10V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	5uV
	工作温度	-40℃~+125℃
