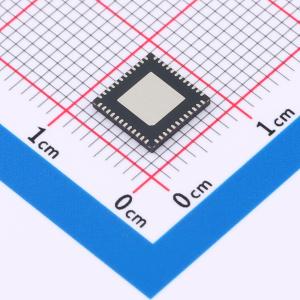

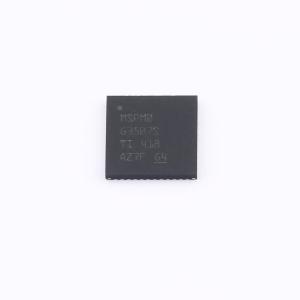

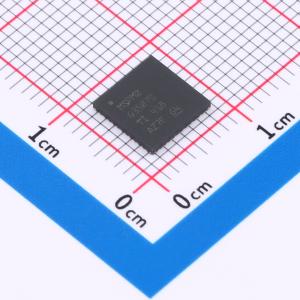

MSPM0G3507SRGZR
MSPM0G3507SRGZR
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0G3507SRGZR
- 商品编号
- C22452640
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.176667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| CPU内核 | ARM Cortex-M0+ |
商品概述
MSPM0G350x微控制器（MCU）是MSP高度集成、超低功耗32位MCU家族的一部分，基于增强型Arm Cortex - M0+ 32位核心平台，工作频率高达80MHz。这些成本优化的MCU提供高性能模拟外设集成，支持-40°C至125°C的扩展温度范围，工作电源电压范围为1.62V至3.6V。
MSPM0G350x设备提供高达128KB的嵌入式闪存程序存储器，带有内置纠错码（ECC），以及高达32KB的SRAM，具备硬件奇偶校验选项。这些MCU还集成了内存保护单元、7通道DMA、数学加速器和各种高性能模拟外设，如两个12位4Msps ADC、可配置的内部共享电压基准、一个12位1Msps DAC、三个带内置参考DAC的高速比较器、两个带可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些设备还提供智能数字外设，如两个16位高级控制定时器、五个通用定时器（一个用于QEI接口的16位通用定时器、两个用于待机模式的16位通用定时器和一个32位通用定时器）、两个窗口看门狗定时器和一个带报警和日历模式的RTC。这些设备提供数据完整性和加密外设（AES、CRC、TRNG）以及增强的通信接口（四个UART、两个I²C、两个SPI和CAN 2.0/FD）。
德州仪器（TI）的MSPM0低功耗MCU系列由具有不同程度模拟和数字集成的设备组成，使客户能够找到满足项目需求的MCU。MSPM0 MCU平台将Arm Cortex - M0+平台与整体超低功耗系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。
MSPM0G350x MCU拥有广泛的硬件和软件生态系统支持，提供参考设计和代码示例，可快速启动设计。可供购买的开发套件包括LaunchPad开发套件。TI还提供免费的MSP软件开发套件（SDK）。
商品特性
- 内核：采用带有内存保护单元的Arm 32位Cortex - M0+ CPU，频率高达80MHz
- 工作特性：扩展温度范围为 - 40°C至125°C；宽电源电压范围为1.62V至3.6V
- 存储器：高达128KB带纠错码（ECC）的闪存；高达32KB带硬件奇偶校验的SRAM
- 高性能模拟外设：两个同时采样的12位4Msps模数转换器（ADC），最多17个外部通道；250ksps时14位有效分辨率，带硬件平均；一个带集成输出缓冲器的12位1Msps数模转换器（DAC）；两个零漂移零交叉斩波运算放大器（OPA），斩波时漂移为0.5µV/°C，集成可编程增益级，增益高达32倍；一个通用放大器（GPAMP）；三个带8位参考DAC的高速比较器（COMP），高速模式下传播延迟为32ns，支持低至1µA的低功耗模式运行；ADC、OPA、GPAMP、COMP和DAC之间可编程模拟连接；可配置1.4V或2.5V内部共享电压基准（VREF）；集成温度传感器
- 优化的低功耗模式：运行模式（RUN）为101µA/MHz（CoreMark）；睡眠模式（SLEEP）为40µA/MHz；停止模式（STOP）在4MHz时为190µA；待机模式（STANDBY）在32KHz LFXT下为1.5µA，保留SRAM、CPU状态和寄存器；关机模式（SHUTDOWN）为80nA，保留IO并具备IO唤醒能力
- 智能数字外设：7通道DMA控制器；数学加速器支持除法、平方根、乘加和三角函数计算；七个定时器支持多达22个PWM通道，一个16位通用定时器支持QEI，两个16位通用定时器支持待机模式下的低功耗运行，一个32位通用定时器，两个16位高级定时器支持死区时间和互补输出，多达12个PWM通道；两个窗口看门狗定时器（WWDT）；带报警和日历模式的RTC
- 增强的通信接口：四个UART接口，一个支持LIN、IrDA、DALI、智能卡、曼彻斯特协议，三个支持待机模式下的低功耗运行；两个支持FM+（1Mbit/s）、SMBus/PMBus并可从停止模式唤醒的I²C接口；两个SPI接口，一个SPI支持高达32Mbits/s；一个控制器局域网（CAN）接口，支持CAN 2.0 A或B以及CAN - FD
- 时钟系统：内部4MHz至32MHz振荡器（SYSOSC），精度高达±1.2%；锁相环（PLL）频率高达80MHz；内部32kHz低频振荡器（LFOSC），精度为±3%；外部4MHz至48MHz晶体振荡器（HFXT）；外部32kHz晶体振荡器（LFXT）；外部时钟输入
- 数据完整性和加密：循环冗余校验器（CRC - 16、CRC - 32）；真随机数发生器（TRNG）；128位或256位密钥的AES加密
- 灵活的I/O特性：多达60个GPIO，两个5V耐受开漏IO，两个驱动强度为20mA的高驱动IO，多达5个高速IO
- 开发支持：2针串行线调试（SWD）
- 封装选项：64引脚LQFP（PM）（0.5mm间距）；48引脚LQFP（PT）（0.5mm间距）；48引脚VQFN（RGZ）（0.5mm间距）；32引脚VQFN（RHB）（0.5mm间距）；28引脚VSSOP（28DGS）（0.5mm间距）
- 系列成员：MSPM0G3505：32KB闪存，16KB RAM；MSPM0G3506：64KB闪存，32KB RAM；MSPM0G3507：128KB闪存，32KB RAM
- 开发套件和软件：LP - MSPM0G3507 LaunchPad开发套件；MSPM0软件开发套件（SDK）
应用领域
电机控制；家用电器；不间断电源和逆变器；电子销售点系统；医疗保健；测试与测量；工厂自动化与控制；工业运输；电网基础设施；智能计量；通信模块；照明；个人电子设备
