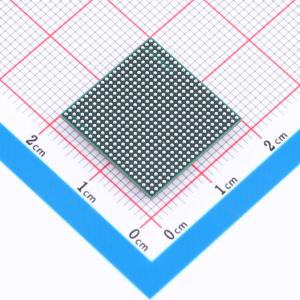

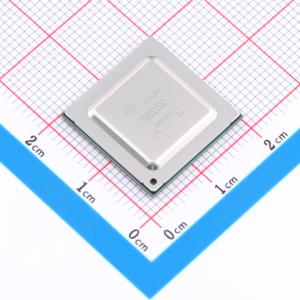

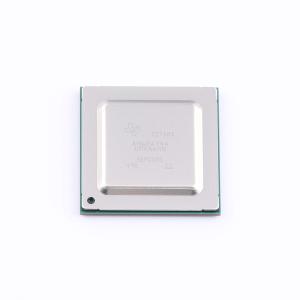

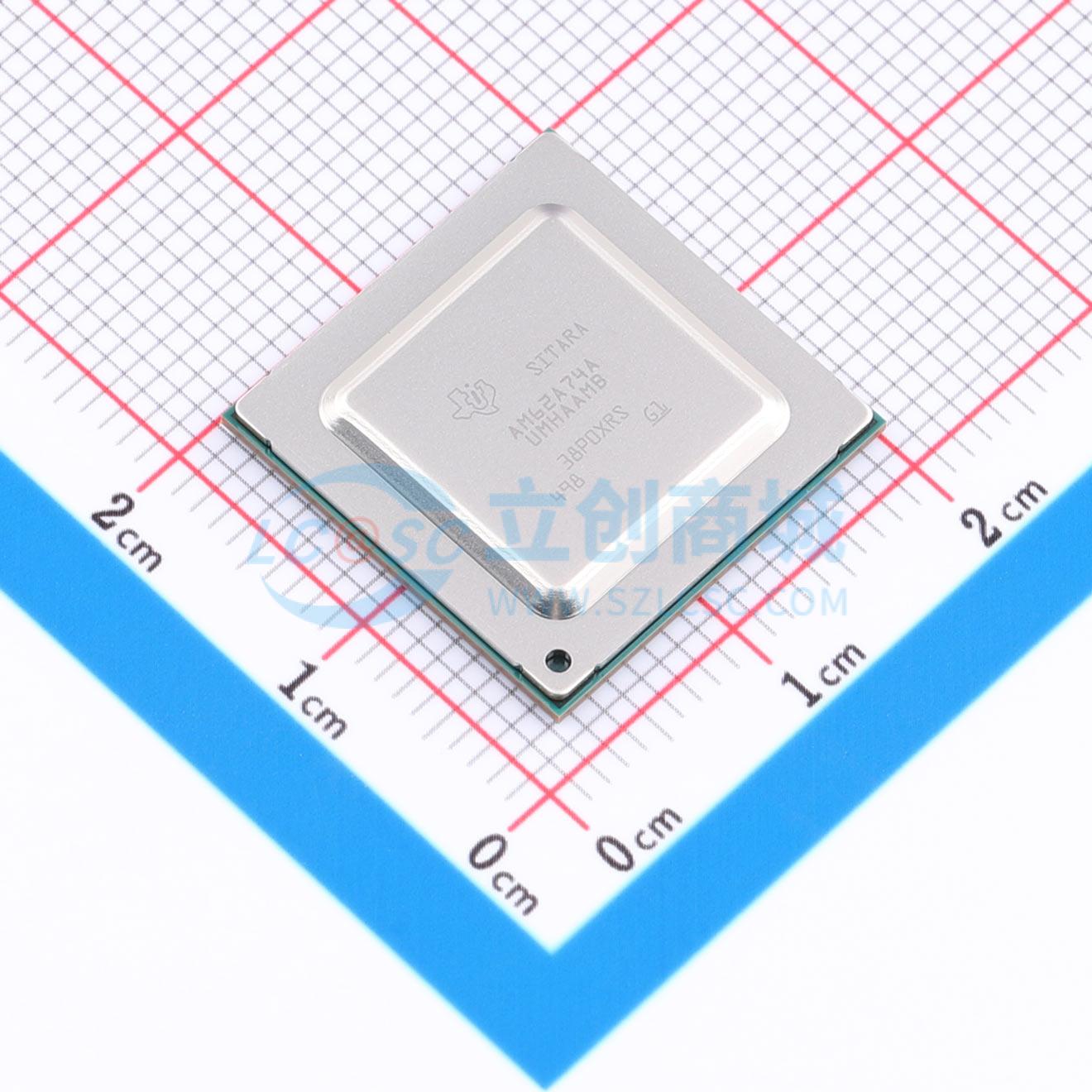

AM62A74AUMHAAMBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM62Ax是Sitara汽车级异构Arm处理器系列的扩展，具有嵌入式深度学习(DL)、视频和视觉处理加速、显示接口及广泛的汽车外设和网络选项。AM62Ax专为一系列成本敏感型汽车应用（包括驾驶员和车内监控系统与下一代电子后视镜系统）以及工厂自动化、楼宇自动化、机器人和其他市场中的广泛工业应用而构建。AM62Ax对成本进行了优化，能够以业界卓越的功耗/性能比为传统和深度学习算法提供高性能计算，并具有很高的系统集成度，从而使支持独立电子控制单元(ECU)中多种传感器模式的高级汽车平台实现可扩展性和更低的成本。
品牌名称: TI(德州仪器)
商品型号: AM62A74AUMHAAMBR
商品编号: C22452575
商品封装: FCBGA-484
包装方式: 编带
商品毛重: 1克(g)

商品参数

参数完善中

商品概述

AM62Ax是Sitara汽车级异构Arm处理器系列的扩展，具有嵌入式深度学习(DL)、视频和视觉处理加速、显示接口及广泛的汽车外设和网络选项。AM62Ax专为一系列成本敏感型汽车应用（包括驾驶员和车内监控系统与下一代电子后视镜系统）以及工厂自动化、楼宇自动化、机器人和其他市场中的广泛工业应用而构建。AM62Ax对成本进行了优化，能够以业界卓越的功耗/性能比为传统和深度学习算法提供高性能计算，并具有很高的系统集成度，从而使支持独立电子控制单元(ECU)中多种传感器模式的高级汽车平台实现可扩展性和更低的成本。

AM62Ax包含多达四个具有64位架构的Arm Cortex A53内核、一个具有图像信号处理器(ISP)和多个视觉辅助加速器的视觉处理加速器(VPAC)、多个深度学习(DL)和视频加速器、一个Cortex - R5F MCU通道内核以及一个Cortex - R5F器件管理内核。Cortex - A53提供了Linux应用所需的强大计算元件，以及驾驶员监控等基于视觉计算的传统算法的实现。TI的第七代ISP以现有的出色ISP为基础，能够灵活地处理更广泛的传感器套件（包括RGB - IR），支持更高的位深度，并且具有面向分析应用的特性。关键内核包括德州仪器(TI)具有标量和矢量内核的下一代C7000 DSP(C7x），以及专用MMA深度学习加速器，该加速器在典型的汽车最坏情况结温125°C下运行时，可在业界超低的功耗范围内实现高达2TOPS的性能。

3端口千兆位以太网交换机具有一个内部端口和两个支持TSN的外部端口，可用于启用工业网络选项。此外，AM62Ax中随附广泛的外设集，可实现USB、MMC/SD、摄像头接口、OSPI、CAN - FD和GPMC等系统级连接，用于将主机接口并行连接到外部ASIC/FPGA。AM62Ax通过内置HSM（硬件安全模块）支持安全启动来实现IP保护，还为便携式和功耗敏感型应用提供高级电源管理支持。

商品特性

处理器内核：
- 多达四核64位Arm Cortex - A53微处理器子系统（频率高达1.4GHz）
- 四核Cortex - A53集群（具有512KB L2共享缓存，包括SECDED ECC）
- 每个A53内核包含具有SECDED ECC功能的32KB L1 DCache和具有奇偶校验保护的32KB L1 ICache
- 单核Arm Cortex - R5F（频率高达800MHz），作为具有FFI的MCU通道的一部分进行集成
- 32KB ICache、32KB L1 DCache和64KB TCM，所有存储器上都有SECDED ECC
- 具有SECDED ECC的512KB SRAM
- 单核Arm Cortex - R5F（频率高达800MHz），可进行集成以支持器件管理
- 32KB ICache、32KB L1 DCache和64KB TCM，所有存储器上都有SECDED ECC
- 基于单核C7x的深度学习加速器
- 运算能力高达40GFLOPS且频率为1.0GHz的C7x浮点、256位矢量DSP
- 矩阵乘法加速器(MMA)，性能高达2TOPS(8b)（频率为1.0GHz）
- 具有SECDED ECC功能的64KB L1 DCache和具有奇偶校验保护的32KB L1 ICache
- 具有SECDED ECC的1.25MB L2 SRAM
- 具有图像信号处理器(ISP)和多个视觉辅助加速器的视觉处理加速器(VPAC）：
  - 315MPixel/s ISP；高达5MP@60fps
  - 支持12位RGB - IR
  - 支持多达16位的输入RAW格式
  - 线路支持高达4096
  - 宽动态范围(WDR)、镜头失真校正(LDC)、视觉成像子系统(VISS)和多标量(MSC)支持
  - 输出颜色格式：8位、12位，以及YUV4:2:2、YUV4:2:0、RGB、HSV/HSL
多媒体：
- 显示子系统：
  - 单显示支持
  - 高达2048x1080(60fps)
  - 配置了独立PLL且最高像素为165MHz的时钟支持
  - DPI24位RGB并行接口
  - 支持定帧检测和MISR数据检查等安全功能
- 一个具有4通道D - PHY的摄像头串行接口(CSI - 2)接收器：
  - 符合MIPI CSI - 2v1.3标准+MIPI D - PHY1.2
  - 支持1、2、3或4数据通道模式，每通道速率高达1.5Gbps
  - ECC验证/校正和RAM上的CRC校验+ECC
  - 虚拟通道支持（多达16个）
  - 能够通过DMA将流数据直接写入DDR
- 视频编码器/解码器：
  - 支持5.1级高阶的HEVC(H.265)Main配置文件
  - 支持5.2级的H.264 BaseLine/Main/High配置文件
  - 支持高达4K超高清分辨率(3840×2160)
  - 时钟选项支持240百万像素/秒、120百万像素/秒或60百万像素/秒
  - 动态JPEG编码速率为416百万像素/秒，分辨率高达4K UHD(3840×2160)
存储器子系统：
- 高达2.29MB的片上RAM
- 具有SECDED ECC的64KB片上RAM(OCRAM)，可以分为更小的存储器组，以32KB为增量递增，最多可支持2个独立的存储器组
- SMS子系统中具有SECDED ECC的256KB片上RAM
- SMS子系统中具有SECDED ECC的176KB片上RAM，用于TI安全固件
- Cortex - R5F MCU子系统中具有SECDED ECC的512KB片上RAM
- 器件/电源管理器子系统中具有SECDED ECC的64KB片上RAM
- C7x深度学习加速器中具有SECDED ECC的1.25MB L2 SRAM
- DDR子系统(DDRSS)：
  - 支持LPDDR4
  - 具有内联ECC的32位数据总线
  - 支持高达3733MT/s的速度
  - 最大可寻址范围为8GB
功能安全：
- 以符合功能安全标准为目标[工业]：
  - 专为功能安全应用开发
  - 将提供相关文档来协助进行符合IEC 61508标准的功能安全系统设计
  - 系统可满足SIL 3等级要求
  - 硬件完整性高达SIL 2级
  - 安全相关认证
  - 计划通过TÜV SÜD的IEC 61508认证
- 以符合功能安全标准为目标[汽车]：
  - 专为功能安全应用开发
  - 将提供相关文档来协助进行符合ISO 26262标准的功能安全系统设计
  - 系统可满足ASIL D等级要求
  - 以硬件完整性高达ASIL B级为目标
  - 安全相关认证
  - 计划通过TÜV SÜD的ISO 26262认证
- 符合AEC - Q100标准[汽车类]
安全性：
- 支持安全启动
- 硬件强制可信根 (RoT)
- 支持通过备用密钥转换RoT
- 支持接管保护、IP保护和防回滚保护
- 支持可信执行环境 (TEE)
- 基于Arm TrustZone的TEE
- 可实现隔离的广泛防火墙支持
- 安全看门狗/计时器/IPC
- 安全存储支持
- 支持回放保护内存块 (RPMB)
- 具有用户可编程HSM内核的专用安全控制器以及用于隔离式处理的专用安全DMA和IPC子系统
- 支持加密加速
- 会话感知型加密引擎可基于输入数据流自动切换密钥材料
- 支持加密内核
- AES - 128/192/256位密钥大小
- SHA2 - 224/256/384/512位密钥大小
- 具有真随机数生成器的DRBG
- 可在RSA/ECC处理中提供帮助的PKA (公钥加速器), 支持安全启动
- 调试安全性
- 受安全软件控制的调试访问
- 安全感知调试
高速接口：
- 支持集成以太网交换机（总共2个外部端口）
- RMII (10/100) 或RGMII (10/100/1000)
- IEEE1588（附件D、E和F，及802.1AS PTP）
- 第45条MDIO PHY管理规范
- 基于ALE引擎的数据包分类器，具有512个分类器
- 基于优先级的流量控制
- 时间敏感型网络 (TSN) 支持
- 四个CPU硬件中断节奏
- 硬件中的IP/UDP/TCP校验和卸载
- 两个USB2.0端口
- 可配置为USB主机、USB外设或USB双角色器件 (DRD模式) 的端口
- 集成了USB VBUS检测
通用连接：
- 9个通用异步接收器/发送器 (UART)
- 5个串行外设接口 (SPI) 控制器
- 6个内部集成电路 (I²C) 端口
- 3个多通道音频串行端口 (McASP)：
  - 高达50MHz的发送和接收时钟
  - 3个McASP上具有多达16/04/6个串行数据引脚并具有独立的TX和RX时钟
  - 支持时分多路复用 (TDM)；内部IC声音 (I2S) 和类似格式
  - 支持数字音频接口传输 (SPDIF、IEC60958 - 1和AES - 3格式)
  - 用于发送和接收的FIFO缓冲器 (256字节)
  - 支持音频基准输出时钟
- 3个增强型PWM模块 (ePWM)
- 3个增强型正交编码器脉冲模块 (eQEP)
- 3个增强型捕捉模块 (eCAP)
- 通用I/O (GPIO)，所有LVCMOS I/O均可配置为GPIO
- 3个支持CAN - FD的控制器局域网 (CAN) 模块：
  - 符合CAN协议2.0A、B和ISO 11898 - 1标准
  - 完全支持CAN FD (最多64个数据字节)
  - 消息RAM的奇偶校验/ECC检查
  - 速度高达8Mbps
媒体和数据存储：
- 3个多媒体卡/安全数字(MMC/SD/SDIO) 接口
- 1个8位eMMC接口，速度高达HS200
- 2个高达UHS - 1的4位SD/SDIO接口
- 符合eMMC5.1、SD3.0和SDIO3.0
- 1个高达133MHz的通用存储器控制器(GPMC)：
  - 灵活的8位和16位异步存储器接口，具有多达四个芯片（22位地址）选择（NAND、NOR、Muxed - NOR和SRAM）
  - 使用BCH码来支持4位、8位或16位ECC
  - 使用海明码来支持1位ECC
  - 错误定位器模块(ELM)
  - 与GPMC一起使用，可通过BCH算法确定所生成的伴随多项式中数据错误的地址
  - 根据BCH算法，每512字节的块错误单元支持4位、8位和16位
- 具有DDR/SDR支持的OSPI/QSPI：
  - 支持串行NAND和串行NOR闪存器件
  - 支持4GB存储器地址
  - 具有可选实时加密的XIP模式
电源管理：
- 器件/电源管理器支持多种低功耗模式
- 部分IO支持CAN/GPIO/UART唤醒
- DeepSleep：I/O+DDR（挂起至RAM）
- DeepSleep - 仅MCU
- 待机
- Cortex - A53的动态频率缩放
引导选项：
- UART
- I2C EEPROM
- OSPI/QSPI闪存
- GPMC NOR/NAND闪存
- NAND串行闪存
- SD卡
- eMMC
- 从大容量存储设备进行USB（主机）引导
- 从外部主机进行USB（设备）引导（DFU模式）
- 以太网
技术/封装：
- 16nm FinFET技术
- 18mm x 18mm、0.8mm间距全阵列、484引脚FCBGA(AMB)
- 18mm x 18mm、0.8mm间距全阵列、484引脚FCCSP(ANF)

应用领域

驾驶员监控系统 (DMS)/乘客监控系统 (OMS)
- 电子后视镜/摄像头后视镜系统 (CMS)
- 机器视觉摄像机
- 条形码扫描仪
- 前置摄像头系统
- Stick up摄像头/可视门铃
- 自主移动机器人 (AMR)
