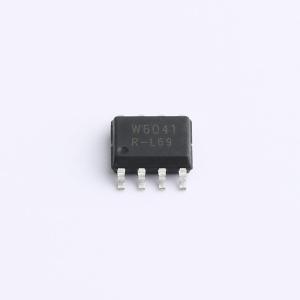

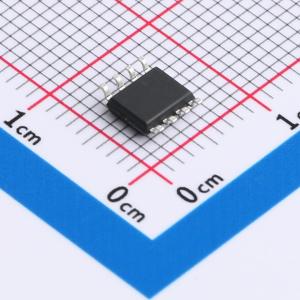

温馨提醒：图片仅供参考，商品以实物为准
LTA6041XS8/R8
10V高速运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTA604x系列真单电源电压反馈运算放大器具备高速性能，小信号带宽达100 MHz，压摆率为107 V/μs。该产品适用于+3 V、+5 V和±5 V电源，输入共模电压范围可扩展至VS-以下0.2 V以及VS+以下1 V，输出电压范围可扩展至任一电源轨的500 mV以内，可实现宽动态范围，尤其适用于低电压应用。LTA604x还具备出色的信号质量，失真低（2 Vₚ₋ₚ、5 MHz输出信号时为-53 dBc），建立时间快（达到0.1%误差带需66 ns），非常适合用作单电源ADC的缓冲器
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTA6041XS8/R8
- 商品编号
- C22450494
- 商品封装
- SOIC-8L
- 包装方式
- 编带
- 商品毛重
- 0.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12.6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 105MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 107V/us | |
| 输入偏置电流(Ib) | 4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 27nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.1mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~12.6V | |
| 双电源(Vee~Vcc) | -6.3V~6.3V |
商品概述
LTA604x系列真正的单电源电压反馈运算放大器具有高速性能，小信号带宽为100 MHz，压摆率为107 V/μs。该产品适用于+3 V、+5 V和±5 V电源，输入共模电压范围可扩展至VS-以下0.2 V以及VS+以下1 V，输出电压范围可扩展至任一电源轨的500 mV以内，这使得其具有较宽的动态范围，特别适用于低电压应用。LTA604x还具备出色的信号质量，低失真（2 VP-P、5 MHz输出信号时为-53 dBc）和快速建立时间（达到0.1%的建立时间为66 ns），使其非常适合作为单电源ADC的缓冲器。 LTA604x可在+2.5 V至+12.6 V的单电源以及最高±6.3 V的双电源下工作，适用于广泛的应用场景，从对带宽要求较高的电池供电系统到对元件密度有要求且需要低功耗的高速系统。单通道版本的LTA6041器件提供微型SOT23 - 5L和SOIC - 8L封装。双通道的LTA6042器件提供MSOP - 8L和SOIC - 8L封装。四通道的LTA6044器件提供SOIC - 14L和TSSOP - 14L封装。
商品特性
- ±5 V下高速且快速建立
- 105 MHz，-3 dB带宽（G = +1）
- 107 V/μs压摆率
- 达到0.1%的建立时间为66 ns
- 在+3 V、+5 V和±5 V电源下全面规格化
- 低输入偏置电流4 pA
- 输入共模电压：VS-以下0.2 V，VS+以下1 V
- 输出电压摆幅：距电源轨500 mV
- 输出短路电流150 mA
- 线性输出电流±60 mA
- 工作温度范围-40℃至+125℃（SOT23 - 5L封装除外）
应用领域
- 高速电池供电系统
- 高元件密度系统
- 便携式测试仪器
- A/D缓冲器
- 有源滤波器
- 高速、设定与需求放大器
