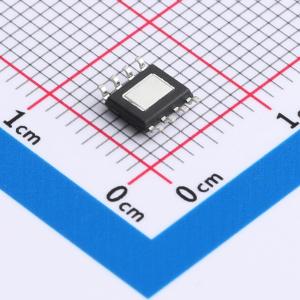

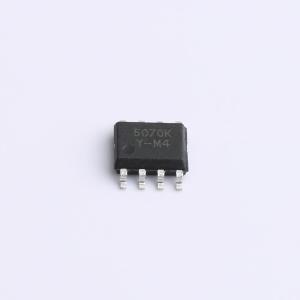

LTP5070K/R8

LTP5070用于PWM速度控制以驱动直流电机，集成了H桥驱动器和控制电路，峰值输出电流为±3.5 A，最大工作电压为36 V。通过输入端口IN1和IN2输入PWM控制信号，可控制直流电机的速度和方向。该IC的内部同步调节电路可降低PWM控制过程中的功耗。 LTP5070器件具有集成电流调节功能，基于模拟输入VREF和ISEN引脚上的电压，该电压通过外部检测电阻与电机电流成正比。 LTP5070具有超低功耗睡眠模式。该IC集成了过流保护（OCP）、电机引线接地或电源短路保护、欠压锁定（UVLO）和过温保护（OTP）。 该IC采用带有外露散热焊盘的ESOP - 8封装，可有效散发芯片热量。

• 宽工作电压范围：8 V至36 V
• 低RDS（on）（0.65 Ω @ 2.5 A）
• 低功耗待机模式
• 可调输出电流限制
• 集成同步调节
• 正向、反向、制动和待机模式
• 3.5 A峰值电流驱动，2.5 A连续电流驱动
• 集成保护功能：
  • 欠压锁定（UVLO）
  • 过流保护（OCP）
  • 电机短路保护
  • 电机引线接地短路保护
  • 电机引线接电池短路保护
  • 过温保护（OTP）
