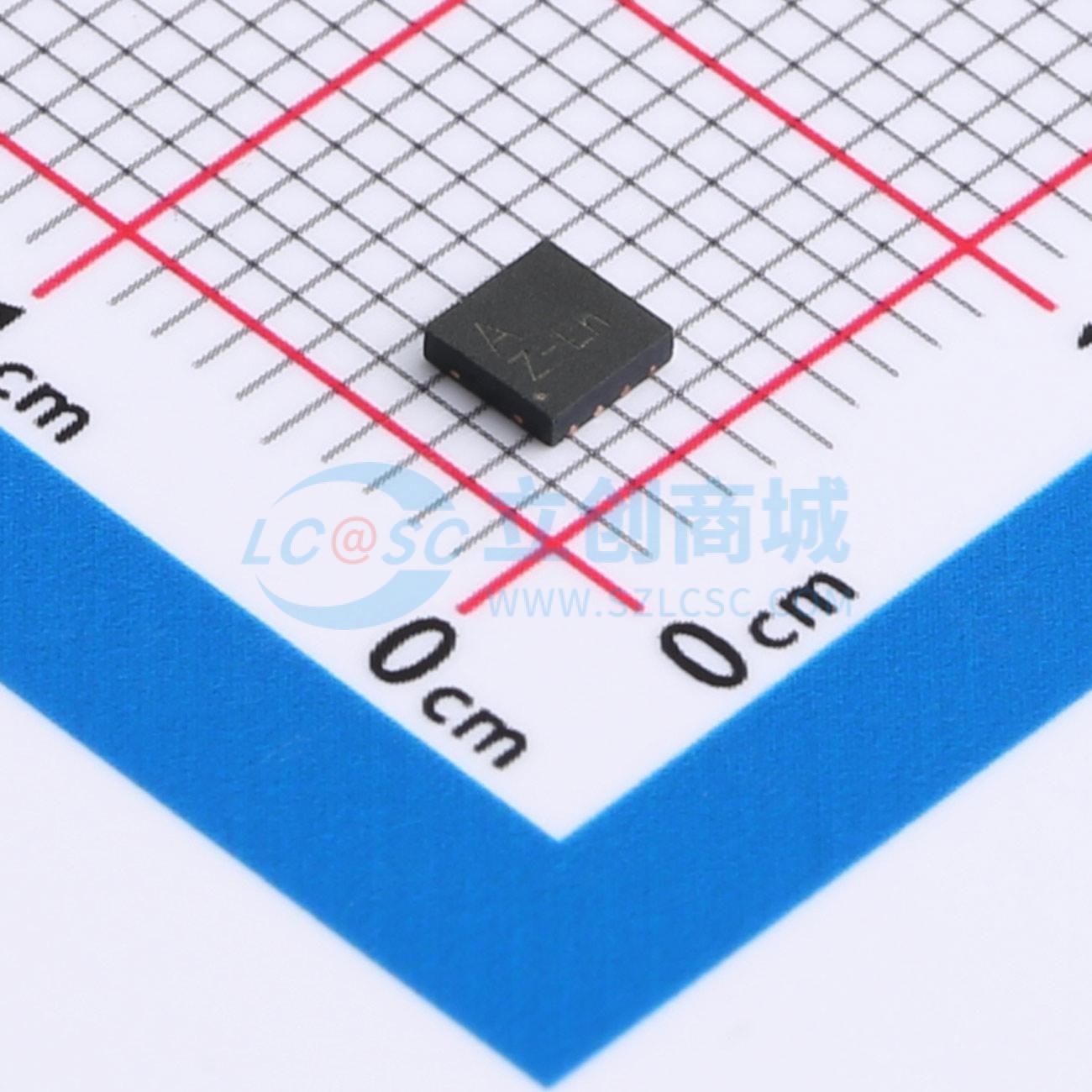

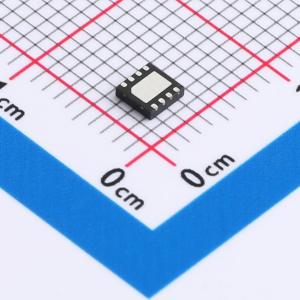

温馨提醒：图片仅供参考，商品以实物为准
LTP7792-AXF8/R10
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTP7792是一款CMOS低压差稳压器，工作电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流的LDO非常适合为工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP7792-AXF8/R10
- 商品编号
- C22450499
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 压差 | 135mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700uA | |
| 噪声 | 5uVrms | |
| 特性 | 带使能；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP7792 是一款 CMOS 低压差稳压器，工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合为工作在 6 V 至 1.2 V 电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个 4.7 μF 的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。对于 1 mA 至 1.5 A 的负载阶跃，负载瞬态响应时间通常为 1.5 μs。 LTP7792 提供 17 种固定输出电压选项。以下电压有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V 和 5.0 V。可特殊订购的其他电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。此外，还有一款可调版本，通过外部反馈分压器可实现 1.2 V 至 VIN - VDO 的输出电压范围。
商品特性
- 工作输入电压范围：2.3 V 至 6.5 V
- 最大输出电流：2 A
- 低噪声：在 100 Hz 至 100 kHz 范围内，输出电压无关，均方根噪声为 5 μV
- 快速瞬态响应：对于 1 mA 至 1.5 A 的负载阶跃，响应时间为 1.5 μs
- 高电源纹波抑制比：在 100 kHz 时，PSRR 为 60 dB
- 低压差电压：在 2 A 负载、VOUT = 3 V 时，压差为 135 mV
- 初始精度：-0.8%（最小值），+0.7%（最大值）
- 线性、负载和温度范围内的精度：±1.5%
- 静态电流：无负载时，IGND = 0.7 mA
- 低关断电流：在 VIN = 5 V 时，为 0.25 μA
- 使用 4.7 μF 小型陶瓷输出电容即可稳定工作
- 可调及固定输出电压选项：1.2 V 至 5.0 V
- 可调输出范围：1.2 V 至 VIN - VDO
- 精确使能
- 可调软启动
- 封装：DFN3×3 - 8
应用领域
- 为对噪声敏感的应用进行稳压：ADC 和 DAC 电路、精密放大器、PLL/VCO 以及时钟 IC
- 通信和基础设施
- 医疗保健
- 工业和仪器仪表
