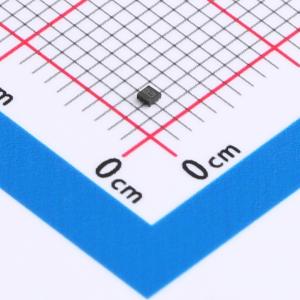

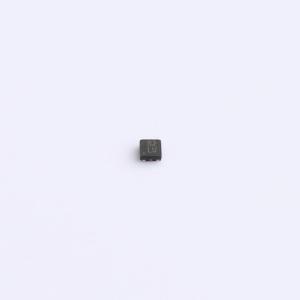

LTP753-28NXF4
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTP753是一款300 mA的低压差稳压器，能提供高精度、高稳定性和低噪声的电压。该器件集成了一项独特功能，即采用动态静态电流调节，可在空载时实现极低的电流消耗，以提升电池供电便携式应用的性能。它提供SOT23 - 5、DNF1*1 - 4和DFN2*2 - 6封装
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP753-28NXF4
- 商品编号
- C22450501
- 商品封装
- UDFN-4L(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 210mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 75uVrms | |
| 特性 | 软启动；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP753 是一款 300 mA 的低压差稳压器，可提供高精度、高稳定性和低噪声的电压。该器件集成了动态静态电流调整这一独特功能，可在无负载时实现极低的电流消耗，从而提升电池供电便携式应用的性能。它提供 SOT23 - 5、DNF11 - 4 和 DFN22 - 6 封装。小封装、低噪声和低静态电流特性使该器件适用于空间受限、对噪声和功耗敏感的应用。
商品特性
- 工作输入电压范围：1.7 V 至 5.5 V
- 固定输出电压：0.8 V 至 3.6 V（其他电压选项请联系厂家）
- 低静态电流：典型值 50 μA
- 具有高转换速率的软启动功能
- 低压差：2.8 V 时典型值为 210 mV，1.8 V 时典型值为 350 mV
- 高输出电压精度：25℃ 时为 ±1%
- 高电源纹波抑制比：1 kHz 时为 70 dB
- 使用 1 μF 陶瓷电容即可稳定工作
- 内置软启动电路
- 过流保护
- 热关断保护
应用领域
- 个人数字助理（PDA）
- 手机
- 全球定位系统（GPS）
- 智能手机
- 无线模块
- 便携式设备
- 其他电池供电应用
