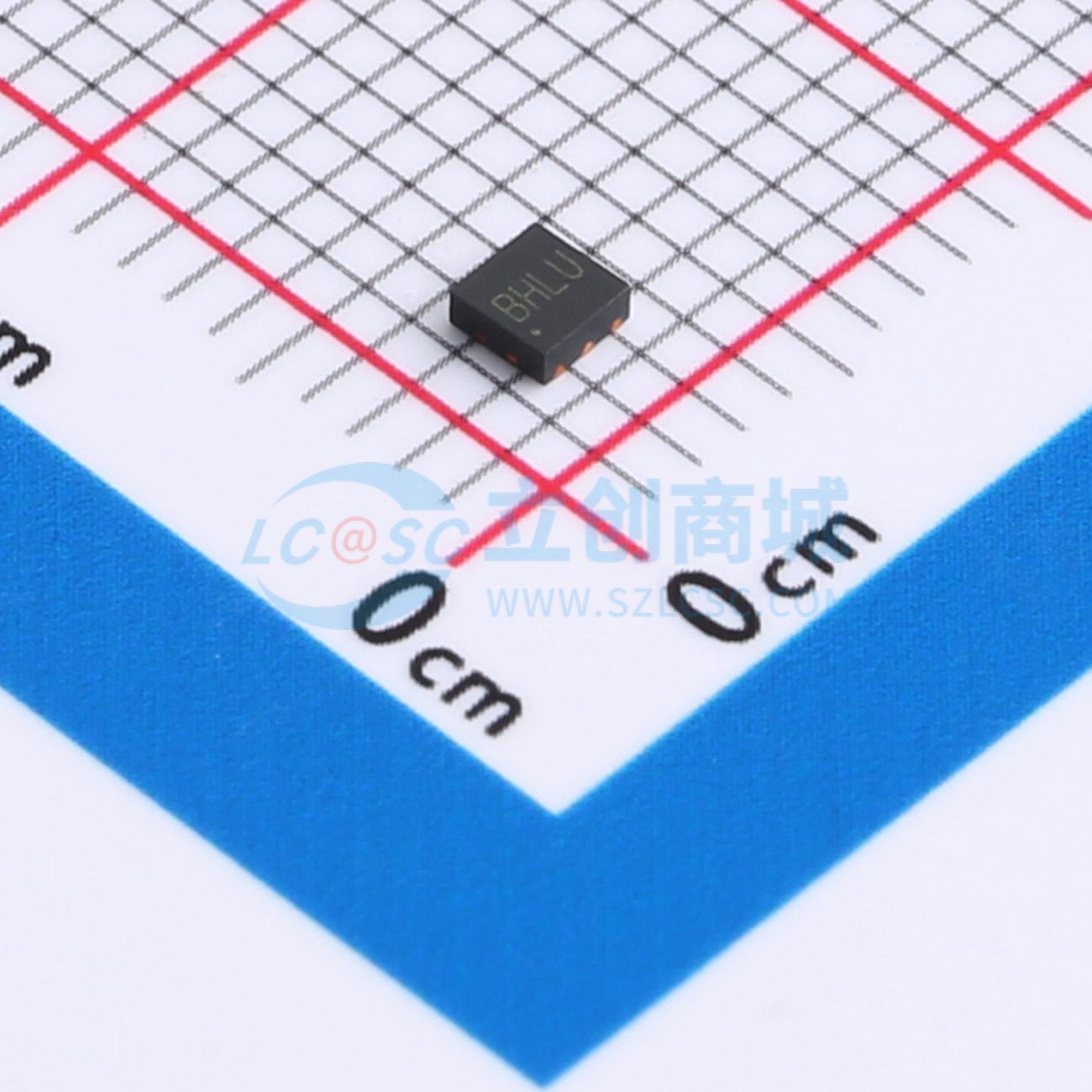

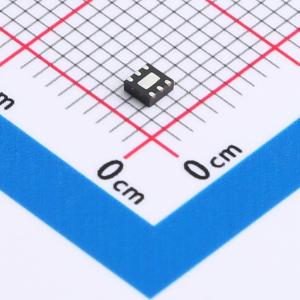

温馨提醒：图片仅供参考，商品以实物为准
LTP753-18NXF6
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款300 mA低压差稳压器，可提供高精度、高稳定性和低噪声的电压。采用动态静态电流调整的独特功能，在空载时具有极低的电流消耗，以提高电池供电便携式应用的性能。有SOT23-5、DNF1-4和DFN2×2-6等封装形式。小封装、低噪声和低静态电流使该器件适用于空间受限、对噪声敏感和对功率敏感的应用。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP753-18NXF6
- 商品编号
- C22450502
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 350mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 75uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP753是一款300 mA的低压差稳压器，可提供高精度、高稳定性和低噪声的电压。该器件集成了动态静态电流调节这一独特特性，可在无负载时实现极低的电流消耗，从而提升电池供电便携式应用的性能。它提供SOT23 - 5、DNF11 - 4和DFN22 - 6封装。小封装、低噪声和低静态电流使该器件适用于空间受限、对噪声和功耗敏感的应用。
商品特性
- 工作输入电压范围：1.7 V至5.5 V
- 固定输出电压：0.8 V至3.6 V（其他电压选项请联系厂家）
- 低静态电流：典型值50 μA
- 具有高转换速率的软启动特性
- 低压差：2.8 V时典型值210 mV，1.8 V时典型值350 mV
- 高输出电压精度：25℃时±1%
- 高电源纹波抑制比：1 kHz时70 dB
- 使用1 μF陶瓷电容即可稳定工作
- 内置软启动电路
- 过流保护
- 热关断保护
应用领域
- 个人数字助理（PDA）
- 手机
- 全球定位系统（GPS）
- 智能手机
- 无线模块
- 便携式设备
- 其他电池供电应用
