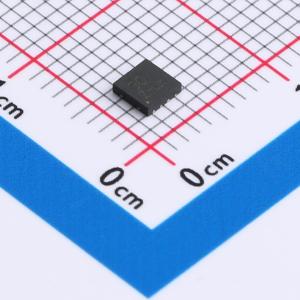

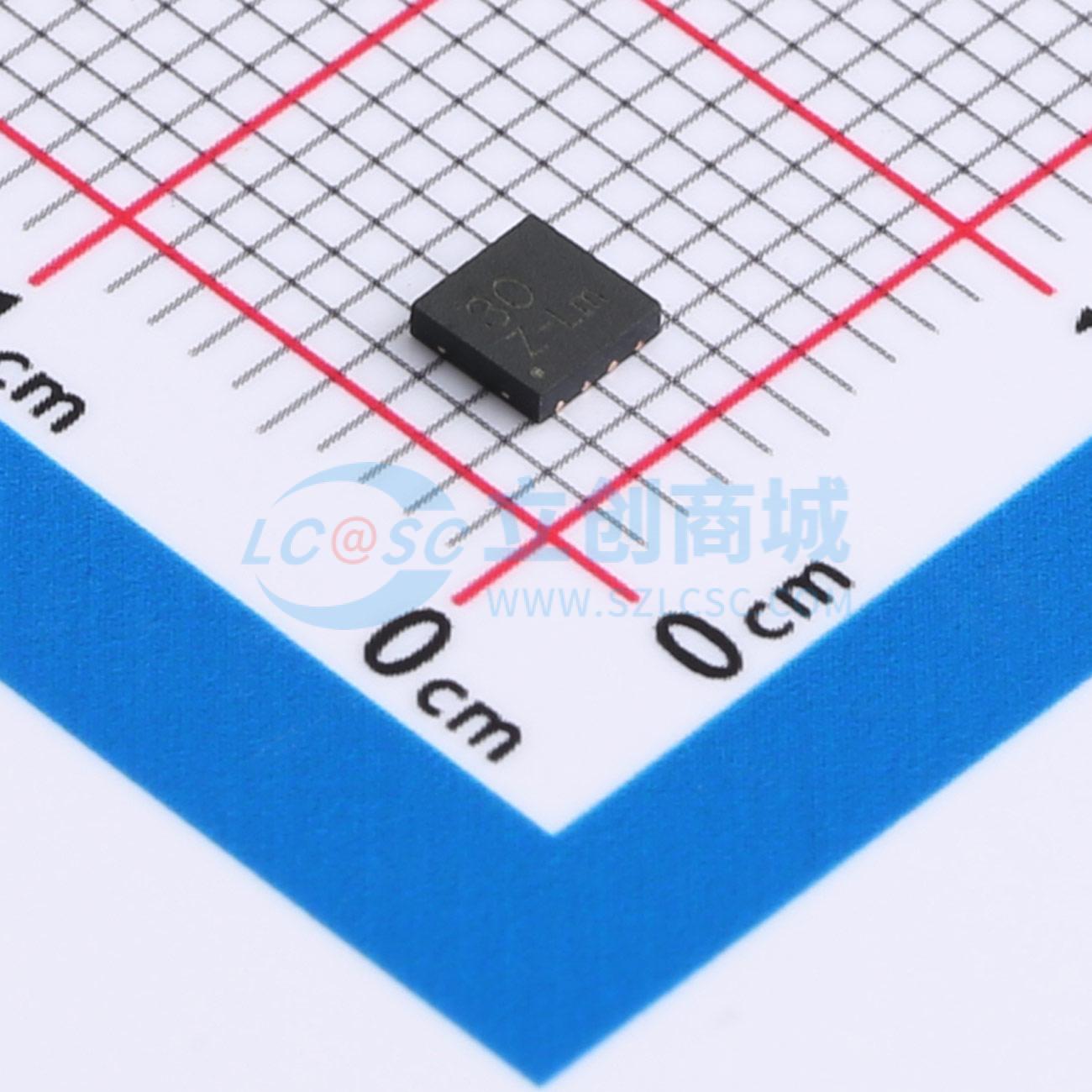

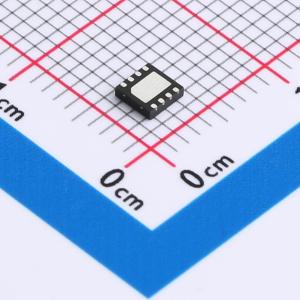

温馨提醒：图片仅供参考，商品以实物为准
LTP7792-30XF8/R10
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTP7792是一款CMOS低压差稳压器，工作电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流的LDO非常适合对工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP7792-30XF8/R10
- 商品编号
- C22450500
- 商品封装
- DFN3x3-8
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 压差 | 135mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.5mA | |
| 噪声 | 5uVrms | |
| 特性 | 带使能；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP7792是一款CMOS低压差稳压器，工作电压范围为2.3 V至6.5 V，可提供高达2 A的输出电流。这款高输出电流的LDO非常适合为工作在6 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。对于1 mA至1.5 A的负载阶跃，负载瞬态响应时间通常为1.5 μs。 LTP7792提供17种固定输出电压选项。以下电压有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。可通过特殊订单获取的其他电压包括：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。此外，还有一款可调版本，通过外部反馈分压器可实现1.2 V至VIN - VDO的输出电压范围。
商品特性
- 工作输入电压范围：2.3 V至6.5 V
- 最大输出电流：2 A
- 低噪声：在100 Hz至100 kHz范围内，输出电压无关，均方根噪声为5 μV
- 快速瞬态响应：对于1 mA至1.5 A的负载阶跃，响应时间为1.5 μs
- 高电源纹波抑制比：在100 kHz时，PSRR为60 dB
- 低压差电压：在2 A负载、VOUT = 3 V时，压差为135 mV
- 初始精度：- 0.8%（最小值），+ 0.7%（最大值）
- 线性、负载和温度范围内的精度：±1.5%
- 静态电流，无负载时IGND = 0.7 mA
- 低关断电流：在VIN = 5 V时，为0.25 μA
- 使用4.7 μF小型陶瓷输出电容即可稳定工作
- 可调及固定输出电压选项：1.2 V至5.0 V
- 输出电压可从1.2 V调节至VIN - VDO
- 精确使能
- 可调软启动
- 封装：DFN3×3 - 8
应用领域
- 为对噪声敏感的应用进行稳压：ADC和DAC电路、精密放大器、PLL/VCO以及时钟IC
- 通信和基础设施
- 医疗保健
- 工业和仪器仪表
