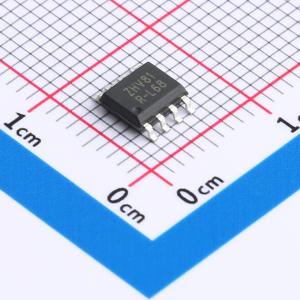

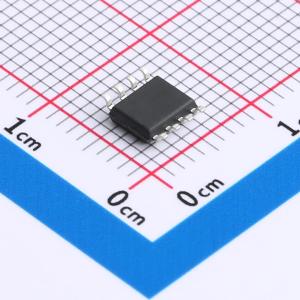

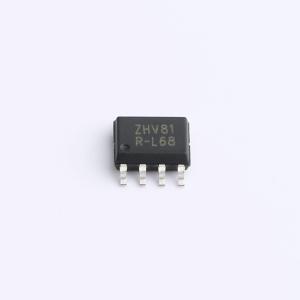

LTA8181XS8/R8
高压零漂运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTA8181、LTA8182 和 LTA8184（LTA818x）是一系列零漂移、低功耗、轨到轨输出的运算放大器，能够在 +4.5 V（±2.25 V）至 +48 V（±24 V）的宽电源电压范围内工作。LTA818x 运算放大器采用专有的自动调零技术，可提供出色的直流精度和交流性能，包括低失调电压（最大 25 μV）、随时间和温度变化近乎零漂移、4 MHz 带宽，以及在 0.1 Hz 至 10 Hz 频率范围内 0.32 μVₚ₋ₚ 的输入电压噪声。这些高精度、低静态电流的运算放大器具有高输入阻抗，输出摆幅可在距电源轨 10 mV 范围内实现轨到轨
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTA8181XS8/R8
- 商品编号
- C22450497
- 商品封装
- SOIC-8L
- 包装方式
- 编带
- 商品毛重
- 0.3125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入失调电压(Vos) | 8uV | |
| 共模抑制比(CMRR) | 132dB | |
| 压摆率(SR) | 2.6V/us | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~48V | |
| 双电源(Vee ~ Vcc) | 2.25V~24V；-24V~-2.25V | |
| 最大电源宽度(Vdd-Vss) | 48V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz |
商品概述
LTA8181、LTA8182 和 LTA8184 (LTA818x) 是一系列零漂移、低功耗、轨到轨输出运算放大器，可在宽电源范围内工作，范围从 +4.5 V (±2.25 V) 到 +48 V (±24 V)。LTA818x 运算放大器采用 Linearin 专有的自动调零技术，提供出色的直流精度和交流性能，包括低失调电压 (25 μV 最大值)、随时间和温度接近零漂移、4 MHz 带宽以及 0.1 Hz 至 10 Hz 时 0.32 μVPP 输入电压噪声。这些高精度、低静态电流运算放大器提供高输入阻抗和在轨到轨范围内 10 mV 以内的轨到轨输出摆幅。输入共模范围包括负轨。
单版本 LTA8181 器件有微型 MSOP-8L、SOT-23-5L 和 SOIC-8L 封装。双版本 LTA8182 器件有 MSOP-8L 和 SOIC-8L 封装。四版本 LTA8184 器件有 SOIC-14L 和 TSSOP-14L 封装。所有版本均指定在 -40°C 至 +125°C 的温度范围内工作。
