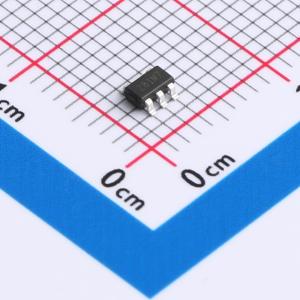

温馨提醒：图片仅供参考，商品以实物为准

LTA8181XT5/R6

高压零漂运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTA8181、LTA8182 和 LTA8184（LTA818x）是一系列零漂移、低功耗、轨到轨输出运算放大器，能够在 +4.5 V（±2.25 V）至 +48 V（±24 V）的宽电源电压范围内工作。LTA818x 运算放大器采用凌力尔特（Linearin）专有的自动调零技术，可提供出色的直流精度和交流性能，包括低失调电压（最大 25 μV）、随时间和温度的近乎零漂移、4 MHz 带宽，以及在 0.1 Hz 至 10 Hz 范围内 0.32 μVₚ₋ₚ 的输入电压噪声。这些高精度、低静态电流的运算放大器具有高输入阻抗，输出摆幅在距离电源轨 10 mV 以内实现轨到轨
品牌名称: Linearin(先积集成)
商品型号: LTA8181XT5/R6
商品编号: C22450498
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.0294克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	50nV/℃
	静态电流(Iq)	600uA
	工作温度	-40℃~+125℃
	单电源	4.5V~48V
	双电源(Vee ~ Vcc)	2.25V~24V；-24V~-2.25V
	最大电源宽度(Vdd-Vss)	48V
	噪声密度(eN)	15nV/√Hz@1kHz
	输入失调电流(Ios)	300pA

商品概述

LTA8181、LTA8182 和 LTA8184 (LTA818x) 是一系列零漂移、低功耗、轨到轨输出运算放大器，可在宽电源范围内工作，范围从 +4.5 V (±2.25 V) 到 +48 V (±24 V)。LTA818x 运算放大器采用 Linearin 专有的自动调零技术，提供出色的直流精度和交流性能，包括低失调电压 (25 μV 最大值)、随时间和温度接近零漂移、4 MHz 带宽以及 0.1 Hz 至 10 Hz 时 0.32 μVPP 输入电压噪声。这些高精度、低静态电流运算放大器提供高输入阻抗和在轨到轨电压的 10 mV 以内范围内的轨到轨输出摆幅。输入共模范围包括负轨。

单版本 LTA8181 器件有微型 MSOP-8L、SOT-23-5L 和 SOIC-8L 封装。双版本 LTA8182 器件有 MSOP-8L 和 SOIC-8L 封装。四版本 LTA8184 器件有 SOIC-14L 和 TSSOP-14L 封装。所有版本均指定在 -40°C 至 +125°C 的温度范围内工作。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	4MHz
	输入失调电压(Vos)	8uV
	共模抑制比(CMRR)	132dB
	压摆率(SR)	2.6V/us
	输出电流	45mA
	轨到轨	轨到轨输出
