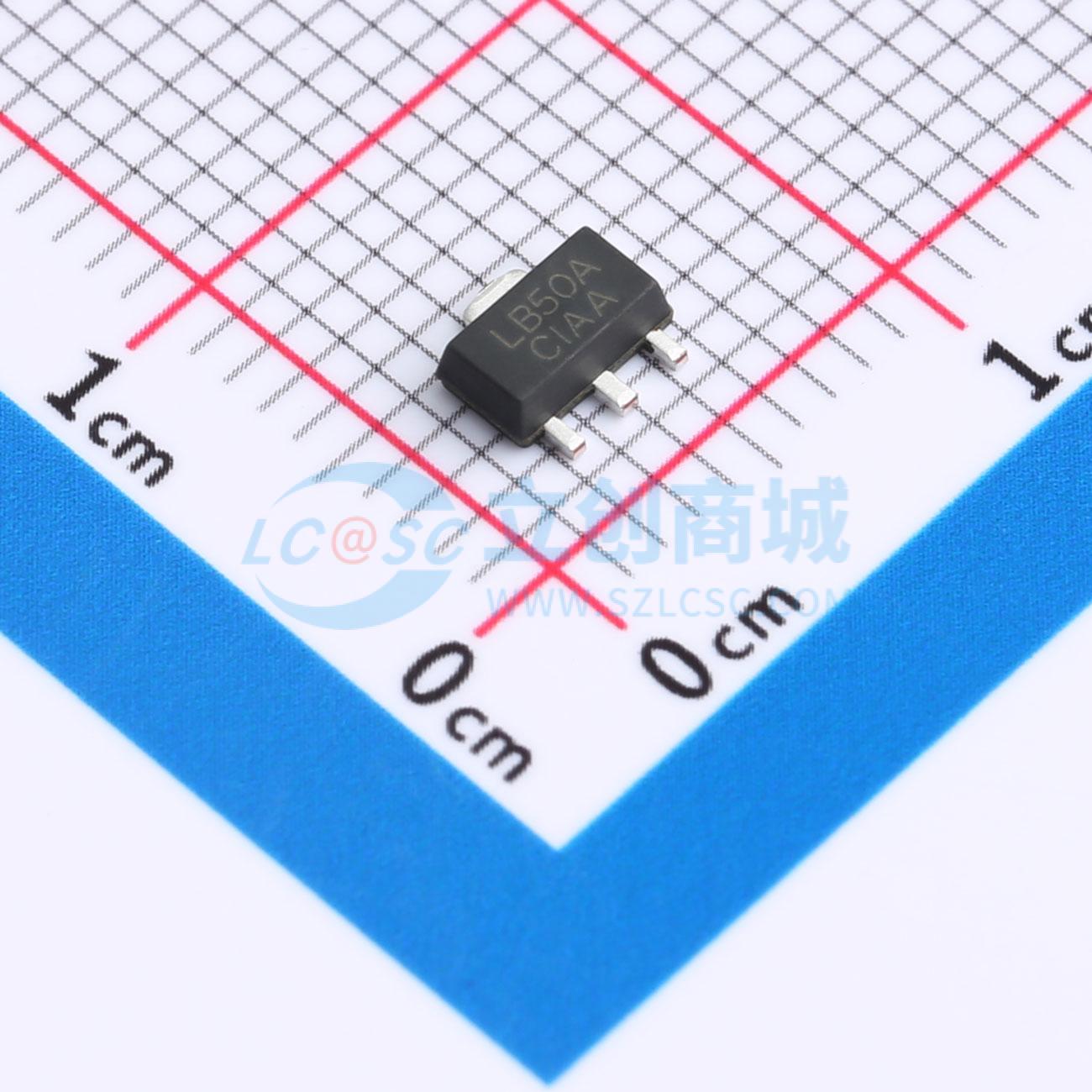

温馨提醒：图片仅供参考，商品以实物为准
CM1823A50
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1823 系列是一款高电压，超低功耗的低压差线性稳压器。允许输入电压高达24V，且在100mA负载时压差只有 0.4V。超低的静态功耗，典型值只有1.5uA。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1823A50
- 商品编号
- C22446625
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 400mV@(100mA) | |
| 静态电流(Iq) | 1.5uA | |
| 特性 | 软启动；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CM1823 系列是一款高电压，超低功耗的低压差线性稳压器。允许输入电压高达24V，且在100mA负载时压差只有 0.4V。超低的静态功耗，典型值只有1.5uA。可输出固定电压1.8V，2.5V，3.3V，5V。集成了短路保护和过温保护等多种保护功能。同时集成了软起动功能，在上电时可以避免过大的上冲电压，可以有效保护负载。
商品特性
- 超低功耗：1.5uA
- 高输入电压：高至24V
- 大电流输出：500mA
- 低压差：40mV@10mA 400mV@100mA
- 固定输出电压：1.8V，2.5V ，3.3V，5.0V
- 极高的输出电压精度：±2%
- 优秀的瞬态响应
- 集成短路保护
- 集成温度保护
- 软起动功能
- 封装形式可选：CM1823A/C SOT89-3 CM1823B SOT23-3 CM1823D SOT23-5
应用领域
- 电池供电设备
- 烟雾检测器传感器
- 单片机应用
- 家电
