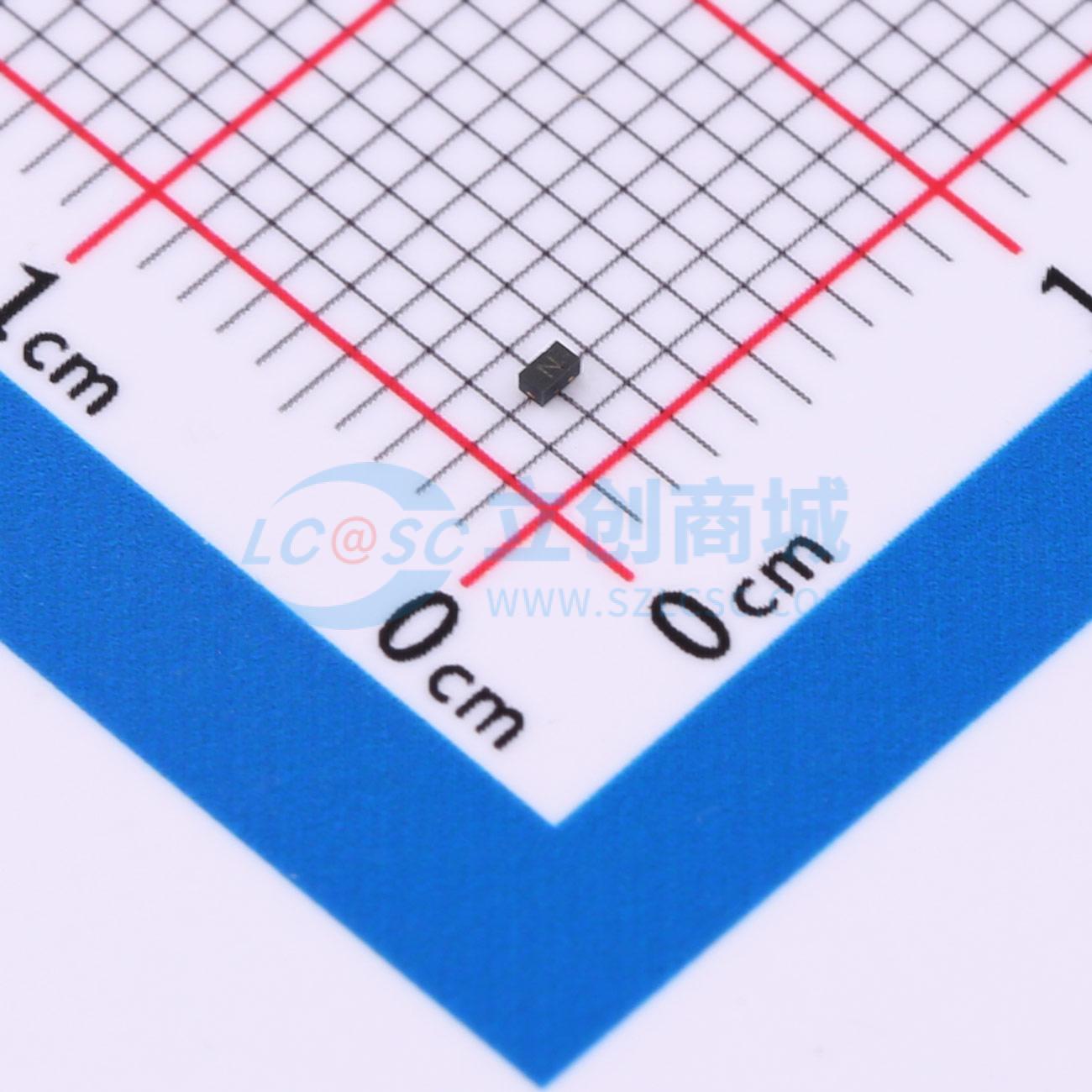

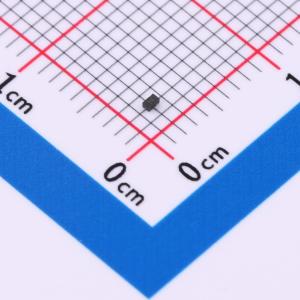

温馨提醒：图片仅供参考，商品以实物为准

HSTN102050UL80

双向 5V 4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该ESD静电保护二极管具有双向保护功能，专为单一信号线设计，耐压5V，可承受4A峰值电流冲击，确保电路在极端条件下的安全。其0.5pF的低电容特性，使信号传输几乎不受影响，是高端电子设备及高速数据接口的理想守护者，有效提升系统稳定性与可靠性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSTN102050UL80
商品编号: C22439897
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.008333克(g)

商品参数

商品概述

HSTN102050UL80可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。封装形式：DFN1006 - 2L

商品特性

高速数据线的瞬态保护 IEC 61000 - 4 - 2（ESD）：±8kV（接触放电） ±15kV（空气放电） IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
峰值功率耗散：100W（8/20μs）
工作电压：5V
超小型封装（1.0mm×0.6mm×0.5mm）
保护一条I/O线路
低钳位电压
低泄漏电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压(VBR)	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
