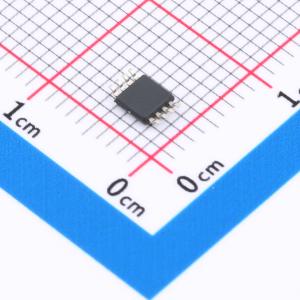

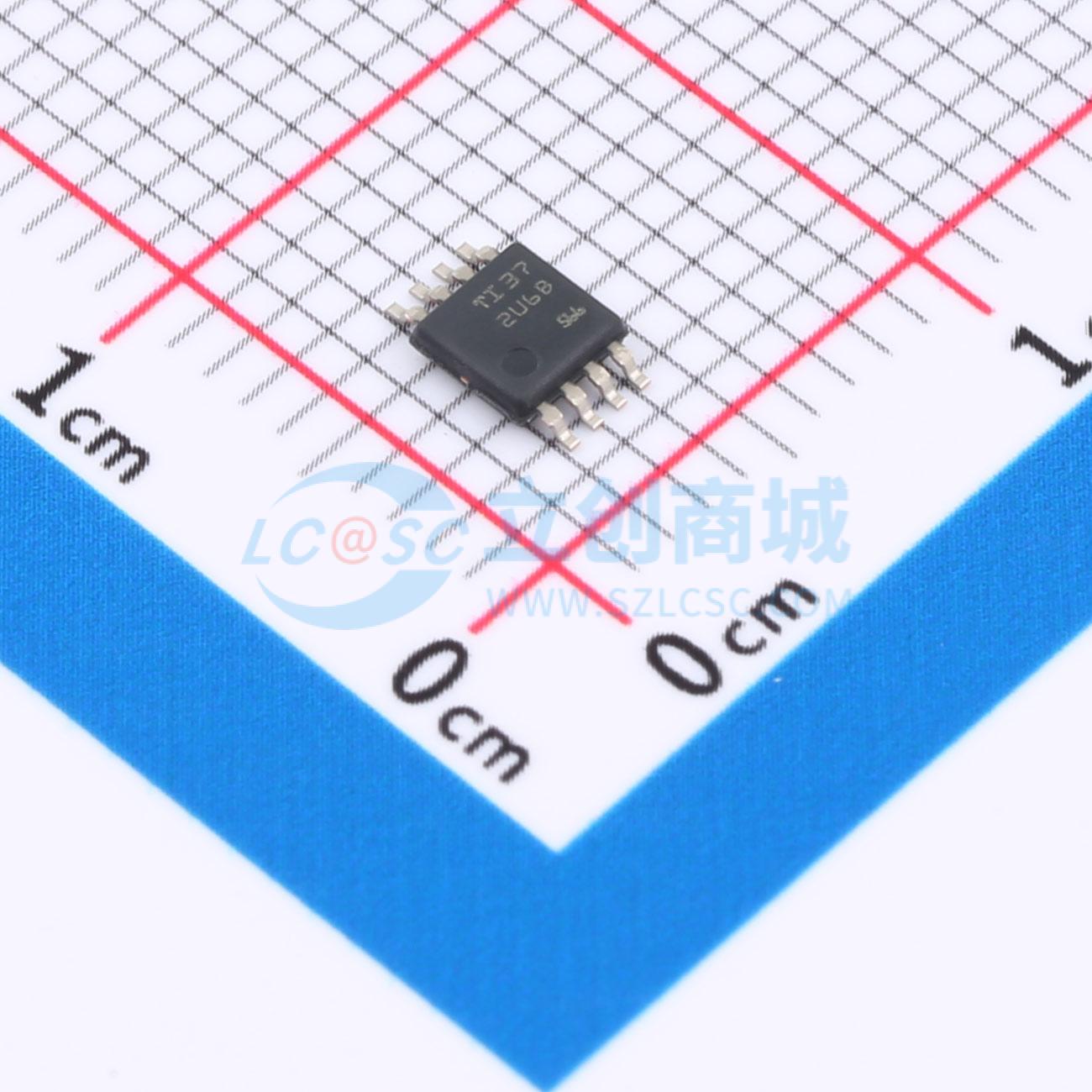

INA241A1IDGKR
-5V至110V、双向、超精密电流检测放大器，增强型PWM抑制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A1IDGKR
- 商品编号
- C22433220
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~110V | |
| 增益 | 10V/V | |
| 带宽(-3db) | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~20V | |
| 静态电流(Iq) | 2.5mA | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 输入电压噪声密度(eN) | 62nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA241x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μV，最大值）、较小增益误差（±0.01%，最大值）和高直流CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA241x 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。INA241x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA241x 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x 的额定工作温度范围为 -40℃ 至 125℃。
商品特性
- 针对受开关共模电压影响的系统优化的增强型PWM 抑制，支持高达 125kHz 的开关频率
- 宽共模电压范围，工作电压:-5V 至 110V，可承受电压:-20V 至 120V
- 双向运行
- 较高的小信号带宽:1.1MHz（在所有增益下）
- 压摆率:8V/μs
- 阶跃响应稳定时间为 1%:1μs
- 出色的共模抑制比 (CMRR):166dB 直流 CMRR；104dB 交流 CMRR（100kHz 时）；89dB 交流 CMRR（1MHz 时）
- 提供两种精度版本:版本A增益误差（最大值）±0.01%，±1ppm/℃ 温漂，失调电压（最大值）±10μV，±0.1μV/℃ 温漂；版本B增益误差（最大值）±0.1%，±5ppm/℃ 温漂，失调电压（最大值）±150μV，±0.5μV/℃ 温漂
- 提供多个可用增益选项:INA241A1、INA241B1:10 V/V；INA241A2、INA241B2:20 V/V；INA241A3、INA241B3:50 V/V；INA241A4、INA241B4:100 V/V；INA241A5、INA241B5:200 V/V
- 封装选项包括:SOT23-8、VSSOP-8、SOIC-8
应用领域
- 电机驱动器
- 螺线管和传动器
- 注塑机
- 无线电动工具
- 医学无线工具
- 无人机螺旋桨速度控制
