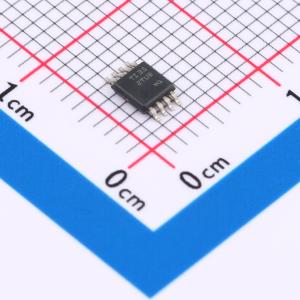

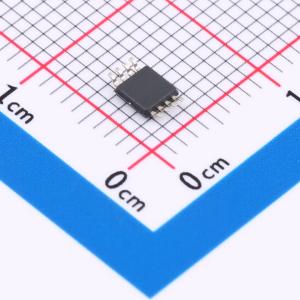

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -5V~110V | |
| 增益 | 10V/V | |
| 带宽 | 1.1MHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.25uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 噪声密度(eN) | - |
商品概述
INA296x是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻上的电压降，且与电源电压无关。通过低失调电压（最大 ±10µV）、小增益误差（最大 ±0.01%）和高直流共模抑制比（典型值 166dB）的组合实现高精度电流测量。INA296x不仅适用于高压双向直流电流测量，还适用于具有 1.1MHz 高信号带宽和快速建立时间的高速应用（如瞬态检测和快速过流保护）。 INA296x由 2.7V 至 20V 的单电源供电，电源电流为 2.5mA。INA296x有五种增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间进行优化。 INA296x的工作温度范围为 -40°C 至 125°C。
商品特性
- 宽共模电压：
- 工作电压：-5V 至 110V
- 生存电压：-20V 至 120V
- 双向操作
- 高小信号带宽：1.1MHz（所有增益下）
- 压摆率：8V/µs
- 阶跃响应建立时间至 1%：1µs
- 出色的共模抑制比：166dB
- 精度：
- 增益误差（最大）：
- A 版本：±0.01%，±1ppm/°C 漂移
- B 版本：±0.1%，±5ppm/°C 漂移
- 失调电压（最大）：
- A 版本：±10µV，±0.1µV/°C 漂移
- B 版本：±150µV，±0.5µV/°C 漂移
- 增益误差（最大）：
- 可用增益：
- INA296A1、INA296B1：10V/V
- INA296A2、INA296B2：20V/V
- INA296A3、INA296B3：50V/V
- INA296A4、INA296B4：100V/V
- INA296A5、INA296B5：200V/V
- 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8
应用领域
- 48V DC/DC 转换器
- 48V 电池管理系统（BMS）
- 测试与测量
- 宏远程无线电单元（RRU）
- 48V 机架服务器
- 48V 商用网络与服务器电源（PSU）
