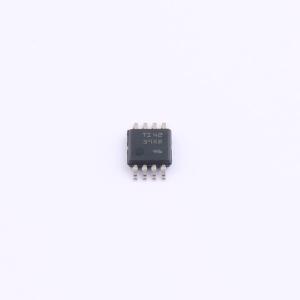

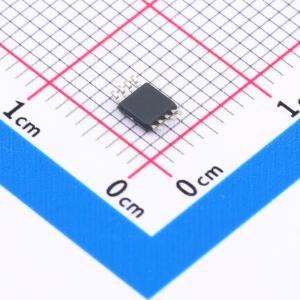

INA241A3QDGKRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA241A3QDGKRQ1
商品编号: C22433340
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	差分电压	±30V
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA241x-Q1是一款超精密双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻两端的电压降，与电源电压无关。通过低失调电压（最大±10μV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166dB）的组合实现高精度电流测量。INA241x-Q1设计用于在器件输入端存在大共模电压瞬变的开关系统中进行高压双向测量。INA241x-Q1内部的增强型PWM抑制电路可将输入共模电压转换带来的输出信号干扰降至最低。INA241x-Q1的工作电源范围为2.7V至20V，电源电流为2.5mA。INA241x-Q1提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间实现优化。INA241x-Q1 1级产品规定工作温度范围为-40℃至125℃，0级产品规定工作温度范围为-40℃至150℃。

商品特性

符合AEC-Q100汽车应用标准
提供两种温度等级:温度等级1工作温度范围-40℃至125℃(TA)，温度等级0工作温度范围-40℃至150℃(TA)
具备功能安全能力
可提供相关文档助力功能安全系统设计
增强型PWM抑制，针对存在开关共模电压的系统进行优化
支持开关频率最高达125kHz
宽共模电压范围:工作电压-5V至110V，耐压-20V至120V
支持双向工作
所有增益下都具备1.1MHz的高小信号带宽
压摆率:8V/μs
阶跃响应达到1%精度的建立时间为1μs
出色的共模抑制比
直流共模抑制比166dB；100kHz下交流共模抑制比104dB；1MHz下交流共模抑制比89dB
Version A最大增益误差±0.01%，温漂±1ppm/℃；Version B最大增益误差±0.1%，温漂±5ppm/℃
Version A最大失调电压±10μV，温漂±0.1μV/℃；Version B最大失调电压±150μV，温漂±0.5μV/℃
提供多种增益选项:INA241A1-Q1:10V/V；INA241A2-Q1:20V/V；INA241A3-Q1:50V/V；INA241A4-Q1:100V/V；INA241A5-Q1:200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

eTurbo/charger
电动助力转向（EPS）
起动机/发电机
再生制动
制动系统

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	50V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃
