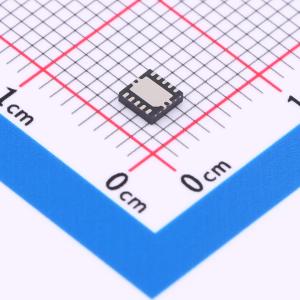

温馨提醒：图片仅供参考，商品以实物为准

TPS16416DRCR

具有输入至输出短路检测功能的40V、1.8A功率和电流限制型电子保险丝

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS1641x 系列是具有精确功率限值或电流限值的集成电子保险丝器件。该器件系列通过集成的过流保护、过压保护、输入至输出短路检测和过热保护提供强大的保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS16416DRCR
商品编号: C22433503
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 3.940476克(g)

商品参数

	属性	参数值
	拉电流(IOH)	-
	灌电流(IOL)	-
	导通电阻(RDS(on))	260mΩ
	工作温度	-40℃~+125℃
	长度	3mm
	宽度	3mm
	高度	0.9mm
	功能特性	过载保护；热保护；过流保护；过压钳位保护；短路保护；软启动

商品概述

TPS1641x 是具有输入至输出短路检测功能的 40V、1.8A 功率和电流限制型电子保险丝。TPS1641x 系列是具有精确功率限值或电流限值的集成电子保险丝器件。该器件系列通过集成的过流保护、过压保护、输入至输出短路检测和过热保护提供保护功能。TPS16410、TPS16411、TPS16414 和 TPS16415 器件在 15W 下为负载提供 ±5% 的功率限制，并且还针对瞬态过载或过流事件提供可配置的消隐时间。TPS16410、TPS16411、TPS16414 和 TPS16415 可用于低功耗电路 (LPC)，从而实现符合 IEC60335 和 UL60730 标准的 15W 功率限制。TPS1641x 器件可针对相邻引脚短路和引脚短路到 GND 故障提供保护。PLC 和 DCS 模块中的背板电源保护等应用通过 ILIM 引脚上的电阻器配置电流限制。TPS16412、TPS16413、TPS16416 和 TPS16417 器件在 1A 时为负载提供 ±6% 的电流限制，而且还通过 dVdT 引脚提供输出压摆率控制，以便在上电时为大容性负载充电。TPS1641x 具有输入至输出短路检测功能，并会在 FLT 引脚上指示输入至输出短路。FLT 引脚既可作为数字输入提供给 MCU，也可用于驱动外部 PFET。此类器件的额定工作结温范围为 -40℃ 至 +125℃。

商品特性

工作电压范围:功率限制器件为 4.5V 至 40V，电流限制器件为 2.7V 至 40V
输出端可耐受高达 -1V 的负电压
超低导通电阻，典型值 RON = 152 mΩ
2W 至 64W 功率限制
0.03A 至 1.8A 电流限制
FLT 引脚上的输入到输出短路检测和指示
FLT 输出可用于诊断和驱动外部 PFET
15W 时 ±5% 精确功率限制（功率限制器件）
1A 时 ±6% 精确电流限制（电流限制器件）
可配置的过压保护
可配置过流保护 (IOCP)
可针对瞬态电流配置消隐时间
通过外部 FET 提供高达 60V 的过压保护
可调节输出压摆率控制 (dVdt)，用于提供浪涌电流保护
使能和关断控制
IOCP 引脚上的输出负载电流监控
具有热关断功能的过热保护 (OTP)
小尺寸: QFN 3 × 3mm，0.5mm 间距

应用领域

冰箱和冷冻柜
烤箱
洗碗机
HVAC 阀门和传动器控制
呼吸机
麻醉给药系统

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	阈值电压	-
	触发电流	30mA~1.8A
	工作电压	2.7V~40V
	复位电压(Vreset)	-
	安装方式	表面安装
