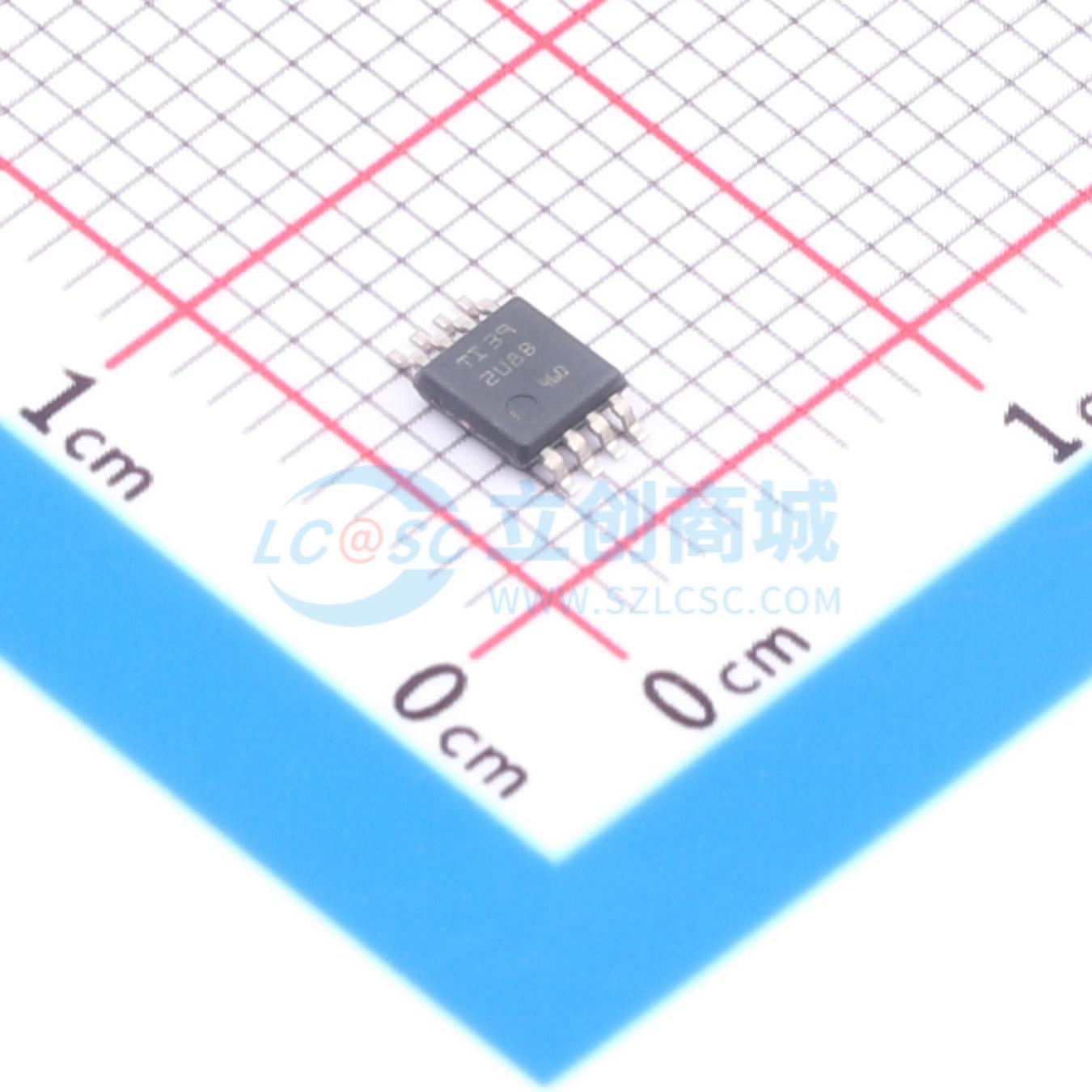

温馨提醒：图片仅供参考，商品以实物为准

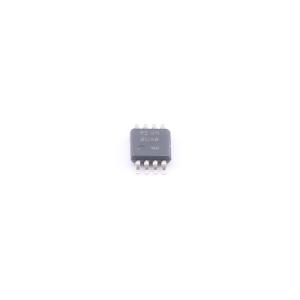

INA241A3IDGKR
具有增强型PWM抑制功能的-5V至110V、双向、超精密电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A3IDGKR
- 商品编号
- C22433314
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~110V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 3uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~20V | |
| 静态电流(Iq) | 2.5mA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 输入电压噪声密度(eN) | 39nV/√Hz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA241x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压、较小增益误差和高直流CMRR等特性的综合作用下，可实现高精度电流测量。INA241x 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。INA241x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA241x 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x 的额定工作温度范围为 -40℃ 至 125℃。如需了解所有可用封装，请参阅数据表末尾的封装选项附录。
商品特性
- 针对受开关共模电压影响的系统优化的增强型PWM 抑制
- 支持高达 125kHz 的开关频率
- 工作共模电压:-5V 至 110V
- 可承受共模电压:-20V 至 120V
- 双向运行
- 较高的小信号带宽:1.1MHz（在所有增益下）
- 压摆率:8V/μs
- 阶跃响应稳定时间为 1%:1μs
- 出色的共模抑制比 (CMRR)
- 166dB 直流 CMRR
- 104dB 交流 CMRR（100kHz 时）
- 89dB 交流 CMRR（1MHz 时）
- 提供两种精度版本
- 版本 A:最大增益误差±0.01%，增益温漂±1ppm/°C
- 版本 B:最大增益误差±0.1%，增益温漂±5ppm/°C
- 版本 A:最大失调电压±10μV，失调温漂±0.1μV/°C
- 版本 B:最大失调电压±150μV，失调温漂±0.5μV/°C
- 提供多个可用增益选项
- INA241A1、INA241B1:10 V/V
- INA241A2、INA241B2:20 V/V
- INA241A3、INA241B3:50 V/V
- INA241A4、INA241B4:100 V/V
- INA241A5、INA241B5:200 V/V
- 提供SOT23-8、VSSOP-8、SOIC-8封装选项
应用领域
- 电机驱动器
- 螺线管和传动器
- 注塑机
- 无线电动工具
- 医学无线工具
- 无人机螺旋桨速度控制
