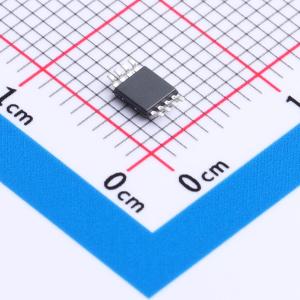

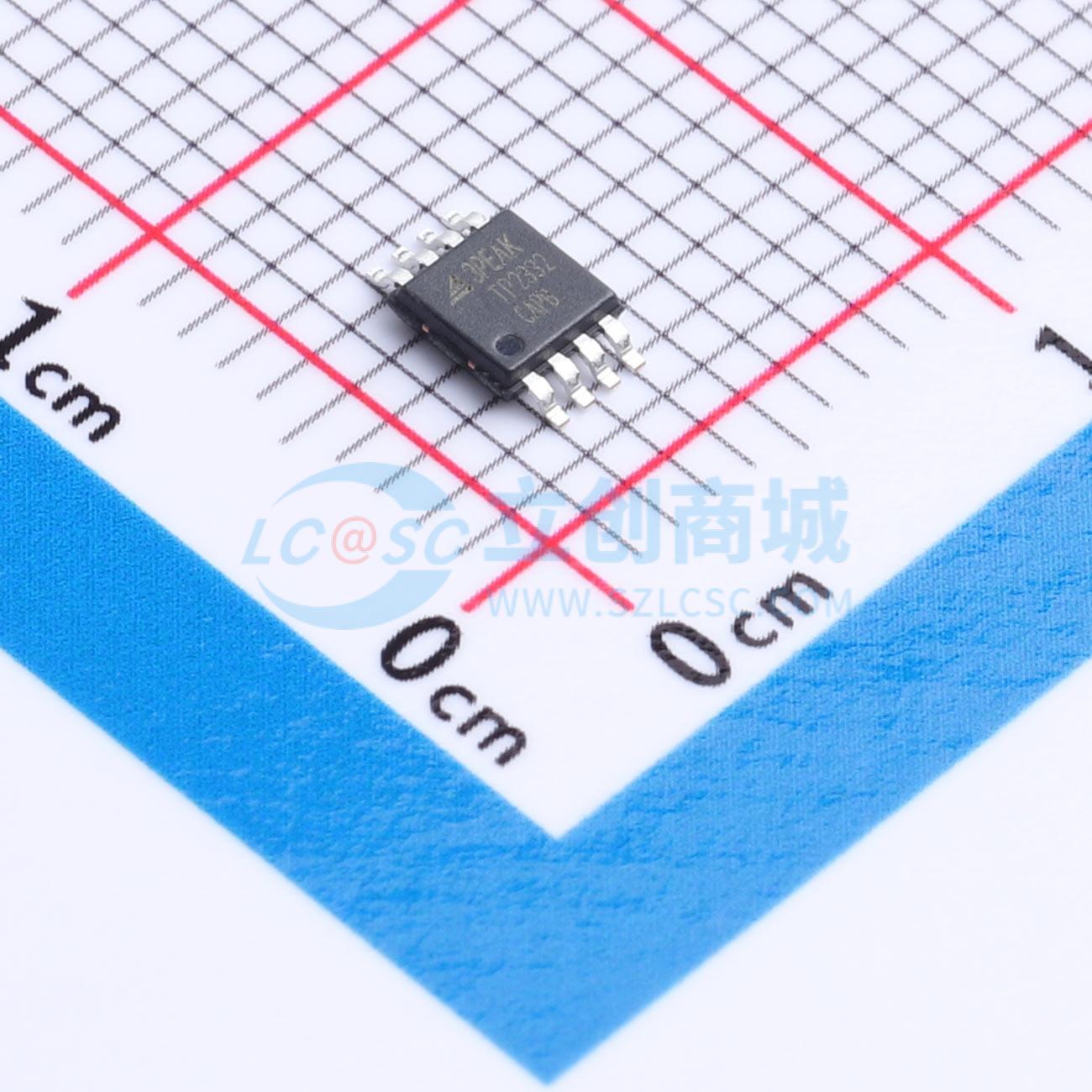

TP2332-VR
低噪声高精度运算放大器，具备低功耗和轨到轨输入/输出摆幅，适用于便携式仪器和单电源应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2332-VR
- 商品编号
- C22433332
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0542克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1.6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.84V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 13nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.3pA | |
| 静态电流(Iq) | 190uA | |
| 输出电流 | 70mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；反相位输入保护 |
商品概述
TP2331/TP2332/TP2334 是单通道/双通道/四通道、低偏移、低噪声运算放大器，具有低功耗和轨到轨输入/输出摆幅。输入偏移电压经过修整，小于 100μV，CMOS 输入端的偏置电流小于 0.3pA。其低偏移漂移、出色的共模抑制比和高电压增益，使其成为精密信号调理的理想选择。每个放大器在 3V 电源下仅消耗 190μA 电流。TP233x 系列的微功耗、轨到轨工作特性非常适合便携式仪器和单电源应用。TP2331 为单通道版本，提供 8 引脚 SOP 和 5 引脚 SOT23 封装。TP2332 为双通道版本，提供 8 引脚 SOP 和 MSOP 封装。TP2334 为四通道版本，提供 14 引脚 SOP 和 TSSOP 封装。
商品特性
- 偏移电压：100 μV（最大值）
- 低噪声：13nV/√Hz（f= 1kHz）
- 电源电流：190μA/通道
- 低 THD+N：0.0005%
- 电源范围：2.2V 至 5.5V
- 低输入偏置电流：0.3pA（典型值）
- 压摆率：0.9 V/μs
- EMIRR IN+：85 dB（2.4GHz 下）
- 增益带宽积：1.6MHz
- 轨到轨输入/输出
- 高输出电流：70mA（压降 1.0V）
- 工作温度范围：-40℃ 至 125℃
应用领域
- 光电二极管检测
- 高阻抗传感器放大器
- 微伏精度阈值检测
- 仪表放大器
- 通信
- 安全
- 电池供电应用
