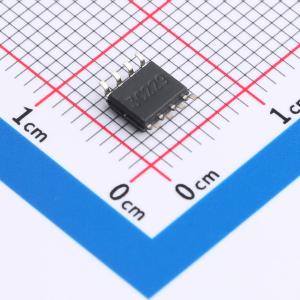

温馨提醒：图片仅供参考，商品以实物为准

TCAN3413DR

TCAN3413 3.3-V CAN FD 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.3 V单电源操作，支持高达5 Mbps的数据速率，具有低功耗待机模式。
品牌名称: TI(德州仪器)
商品型号: TCAN3413DR
商品编号: C22433320
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.230769克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	4uA
	功能特性	唤醒功能；热插拔保护；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护

商品概述

TCAN3413和TCAN3414是控制器局域网(CAN) FD收发器，符合ISO 11898-2:2016高速CAN规范的物理层要求。该收发器具有经过认证的电磁兼容性(EMC)，可用于最高5 Mbps的传统CAN和CAN FD网络，在更简单的网络中可实现最高8 Mbps的工作速率。TCAN3413通过VIO引脚实现内部逻辑电平转换，允许收发器I/O直接对接1.8 V、2.5 V或3.3 V逻辑电平。该收发器支持低功耗待机模式，并且支持符合ISO 11898-2:2016定义的唤醒模式(WUP)的CAN唤醒。该收发器包含热关断(TSD)、TXD显性超时(DTO)、电源欠压检测和±58 V总线故障保护功能，在电源欠压或引脚浮空场景下具有明确的故障安全行为。该器件提供工业标准SOIC-8、VSON-8以及节省空间的小尺寸SOT-23封装。

商品特性

3.3 V单电源工作
无需5 V稳压器，可节省BOM成本并减小PCB空间
在同构和异构网络中具有出色的EMC性能
符合ISO 11898-2:2016物理层标准要求
支持传统CAN，可在2 Mbps、5 Mbps和8 Mbps速率下实现优化的CAN FD性能
传输延迟短且对称，可提高时序裕量
TCAN3413的I/O电压范围支持1.7 V至3.6 V
接收器共模输入电压为±30 V
总线故障保护:±58 V
总线引脚IEC ESD保护:±10 kV
欠压保护
TXD显性超时(DTO)保护
热关断(TSD)保护
正常模式
支持远程唤醒请求的低功耗待机模式
超低功耗关断模式（仅TCAN3414具备）
掉电时特性优化:总线和逻辑引脚为高阻抗，不会对工作中的总线或应用电路产生负载
支持热插拔:上电或掉电时总线和RXD输出无毛刺
提供8引脚SOIC、小尺寸SOT-23以及无引线VSON-8封装，可提升自动光学检测(AOI)能力

应用领域

工厂自动化
电网基础设施
工业运输
电机驱动

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	3V~3.6V
	工作电流	42mA
