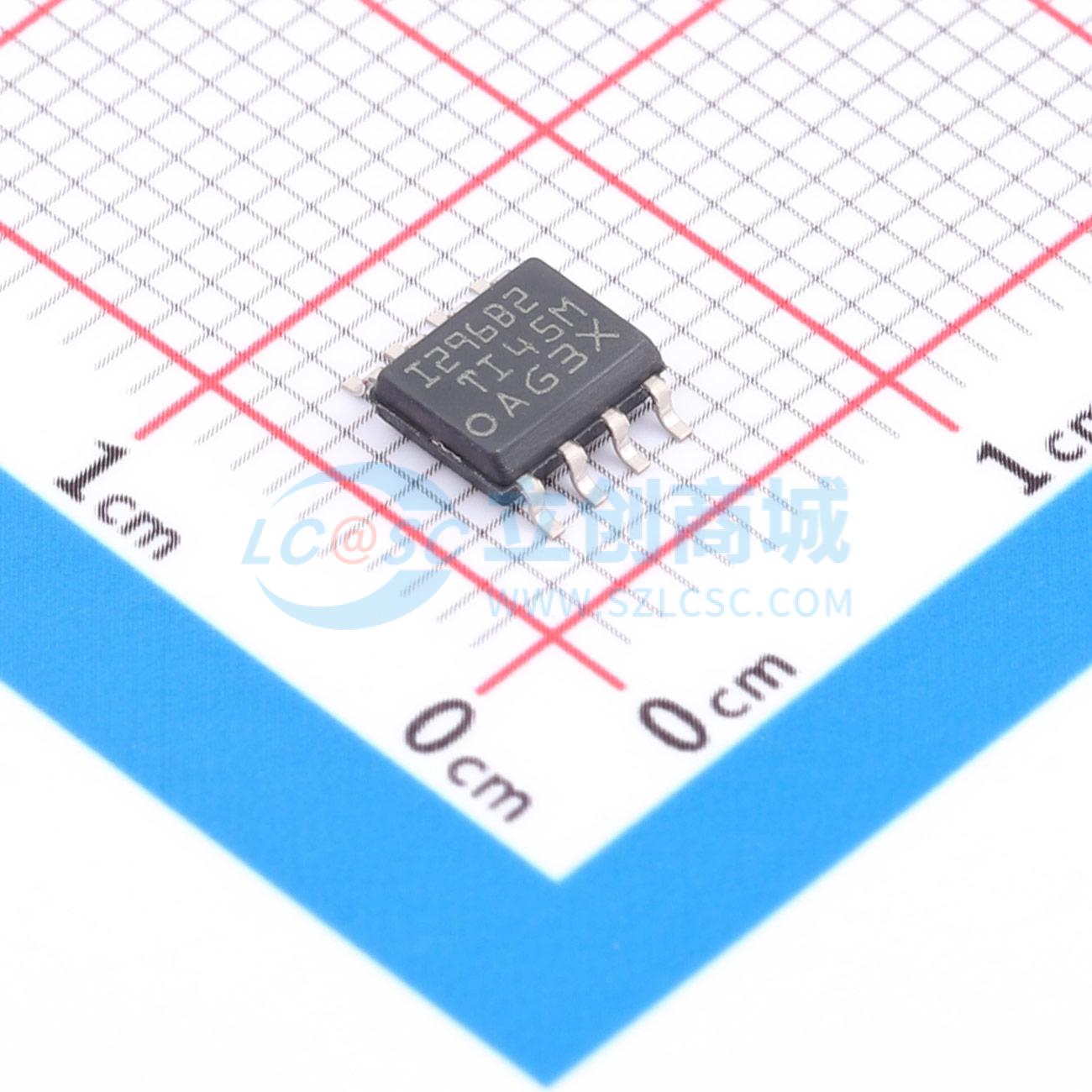

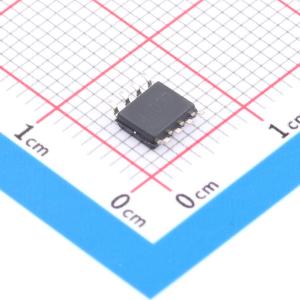

温馨提醒：图片仅供参考，商品以实物为准
INA296B2IDR
5V至110V、双向、1.1MHz、8V/us、超精密电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10μV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA296B2IDR
- 商品编号
- C22433310
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.5275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~110V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 150uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~20V | |
| 静态电流(Iq) | 2.5mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB | |
| 输入电压噪声密度(eN) | 62nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
INA296x 是一款超精密双向电流检测放大器，可在 -5V至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10µV，最大值）、较小增益误差（±0.01%，最大值）和高直流CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA的电源电流。INA296x 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA296x 的额定工作温度范围为 -40℃ 至 125℃。
商品特性
- 宽共模电压:工作电压-5V 至 110V，可承受电压-20V 至 120V
- 双向运行
- 所有增益下较高的小信号带宽:1.1MHz
- 压摆率:8V/μs
- 阶跃响应1%稳定时间为1μs
- 共模抑制比 (CMRR):166dB
- 提供两种精度等级版本:版本A增益误差（最大值）±0.01%，温漂±1ppm/℃；版本B增益误差（最大值）±0.1%，温漂±5ppm/℃；版本A失调电压（最大值）±10μV，温漂±0.1μV/℃；版本B失调电压（最大值）±150μV，温漂±0.5μV/℃
- 提供五个可用增益选项:INA296A1、INA296B1为10 V/V；INA296A2、INA296B2为20 V/V；INA296A3、INA296B3为50 V/V；INA296A4、INA296B4为100 V/V；INA296A5、INA296B5为200 V/V
- 提供SOT23-8、VSSOP-8、SOIC-8多种封装选项
应用领域
- 48V 直流/直流转换器
- 48V 电池管理系统 (BMS)
- 测试和测量
- 宏远程无线电单元 (RRU)
- 48V 机架式服务器
- 48V 商用网络和服务器电源 (PSU)
