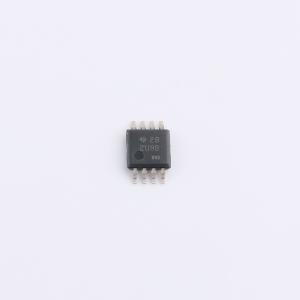

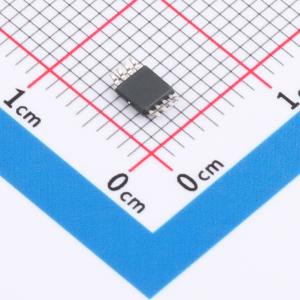

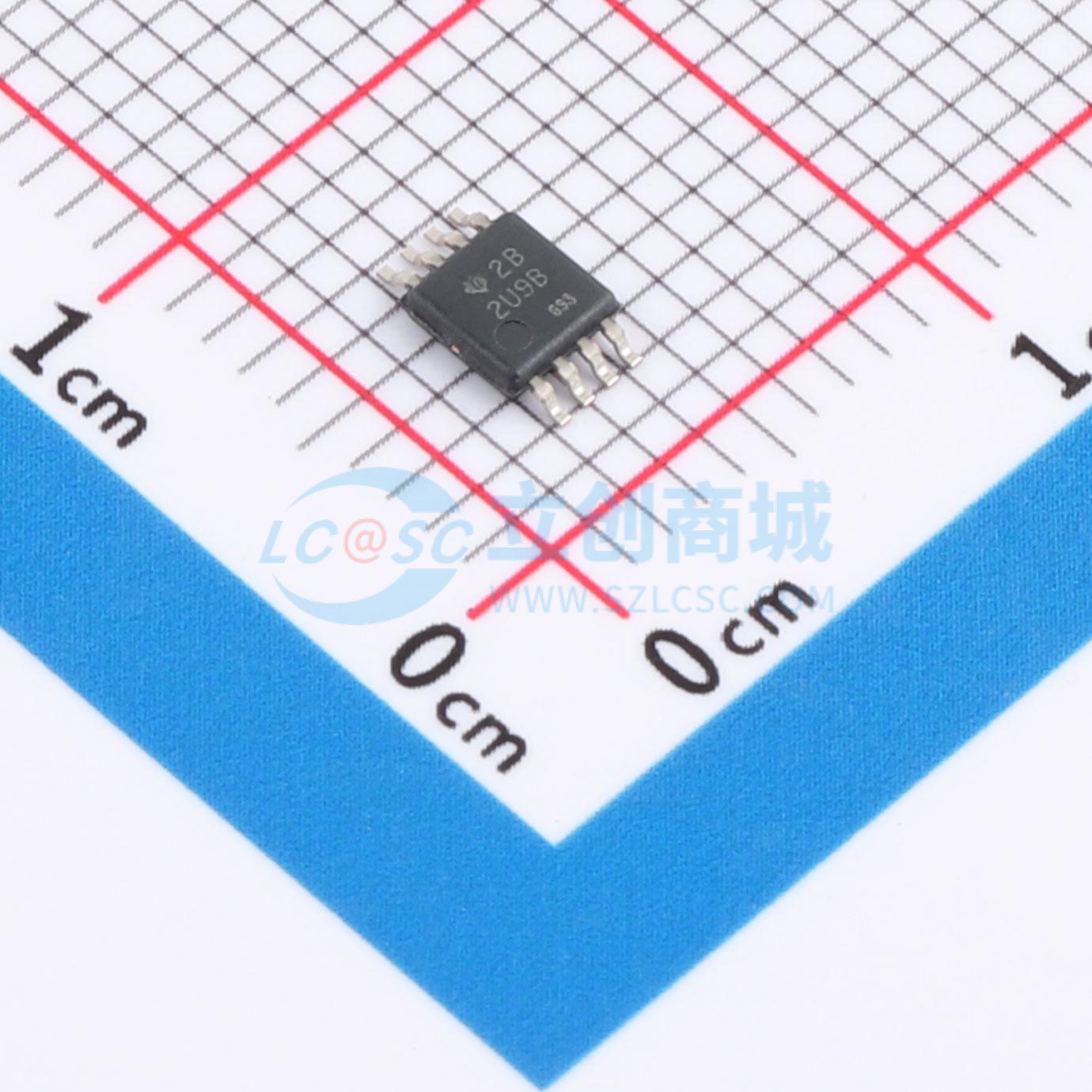

温馨提醒：图片仅供参考，商品以实物为准
INA241A4IDGKR
双向、超精密电流检测放大器，具有增强的PWM抑制功能，适用于高压测量和开关系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A4IDGKR
- 商品编号
- C22433234
- 包装方式
- 编带
- 商品毛重
- 1.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~110V | |
| 增益 | 100V/V | |
| 带宽 | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±30V | |
| 单电源电压 | 2.7V~20V | |
| 静态电流(Iq) | 2.5mA | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB |
商品概述
INA241x是一款超精密、双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻上的电压降，且与电源电压无关。通过低失调电压（最大±10μV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166dB）的组合实现高精度电流测量。INA241x专为开关系统中的高压、双向测量而设计，该系统在器件输入端会出现较大的共模电压瞬变。INA241x内部的增强型PWM抑制电路可使输入共模电压转换时输出端的信号干扰最小化。
INA241x由2.7V至20V单电源供电，电源电流为2.5mA。INA241x有五种增益可选：10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。
INA241x的工作温度范围为-40°C至125°C。
商品特性
- 针对受开关共模电压影响的系统优化了增强型PWM抑制
- 支持高达125kHz的开关频率
- 宽共模电压：
- 工作电压：-5V至110V
- 生存电压：-20V至120V
- 双向操作
- 高小信号带宽：1.1MHz（所有增益下）
- 压摆率：8V/μs
- 阶跃响应稳定时间至1%：1μs
- 出色的共模抑制比：
- 直流共模抑制比166dB
- 100kHz时交流共模抑制比104dB
- 1MHz时交流共模抑制比89dB
- 精度：
- 增益误差（最大）：
- A版本：±0.01%，±1ppm/°C漂移
- B版本：±0.1%，±5ppm/°C漂移
- 失调电压（最大）：
- A版本：±10μV，±0.1μV/°C漂移
- B版本：±150μV，±0.5μV/°C漂移
- 增益误差（最大）：
- 可用增益：
- INA241A1、INA241B1：10V/V
- INA241A2、INA241B2：20V/V
- INA241A3、INA241B3：50V/V
- INA241A4、INA241B4：100V/V
- INA241A5、INA241B5：200V/V
- 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8
应用领域
- 电机驱动
- 螺线管和执行器
- 注塑机
- 无绳电动工具
- 医疗无绳工具
- 无人机螺旋桨速度控制
