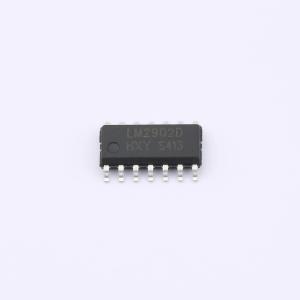

HLM2902DR
四路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款四路运算放大器拥有1.2MHz的增益带宽积，适用于需要同时处理多路信号的应用。其输入偏置电流为20nA，有助于降低对信号源的影响，特别适合高精度测量系统。0.5V/μs的压摆率表明它能够良好地响应快速变化的信号，适用于如精密仪器、通信设备以及音频处理等领域，确保了稳定而准确的信号放大性能。
- 商品型号
- HLM2902DR
- 商品编号
- C22396396
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | - |
商品概述
HLM2902DR是一款高性能、具有四个独立运算放大器的器件，内部包含相位补偿电路，适用于收录机和音调系统作为音调均衡网络，也可用于其他场合。采用14引线双列直插式塑料封装DIP14，功耗720 mW，以及贴片SOP14封装，功耗400 mW。
商品特性
- 无需外接相位补偿电路
- 电源电压范围宽：单电源时，Vcc=3~32V，双电源时，Vcc=±1.5V~16V
- 功耗电流小：Icc = 0.6 mA (典型) (RL = ∞)
- 输入电压范围可接近地电平
应用领域
- 五频段音调控制电路
