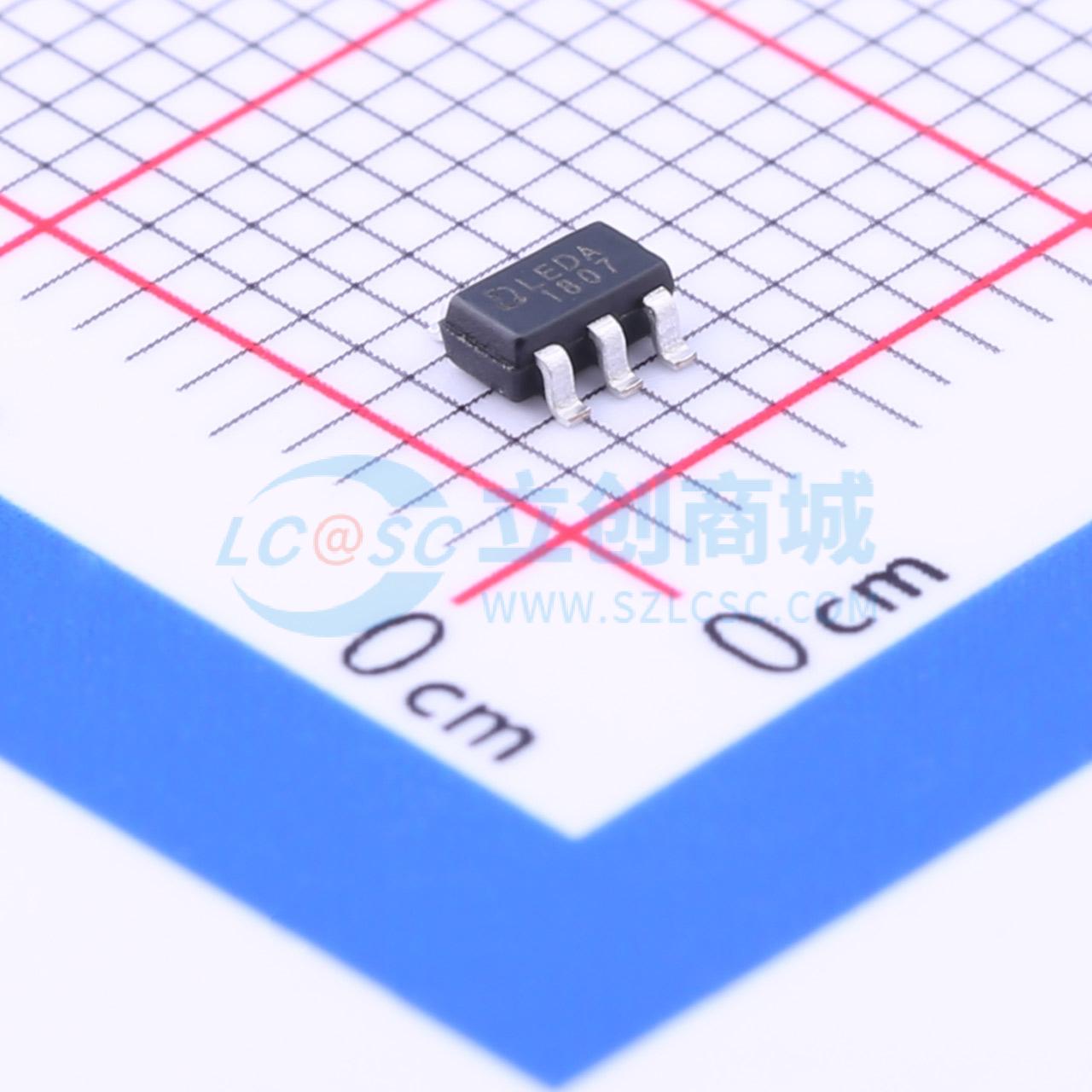

温馨提醒：图片仅供参考，商品以实物为准

QX9920

LED驱动控制IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QX9920是一款高效率，稳定可靠的高亮度LED灯驱动控制IC，内置高精度比较器，off-time控制电路，恒流驱动控制电路等，特别适合大功率，多个高亮度LED灯串恒流驱动。 QX9920采用固定off-time控制工作方式，其工作频率可高达2.5MHz，可使外部电感和滤波电容、体积减少，效率提高。在EN端加PWM信号，可调节LED灯的亮度。
品牌名称: 泉芯
商品型号: QX9920
商品编号: C236055
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

QX9920是一款高效率，稳定可靠的高亮度LED灯驱动控制IC，内置高精度比较器，off-time控制电路，恒流驱动控制电路等，特别适合大功率，多个高亮度LED灯串恒流驱动。 QX9920采用固定off-time控制工作方式，其工作频率可高达2.5MHz，可使外部电感和滤波电容、体积减少，效率提高。在EN端加PWM信号，可调节LED灯的亮度。通过调节外置的电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度，流过高亮度LED灯的电流可从几毫安到1安培变化。

商品特性

可编程LED驱动电流，编程范围为10mA到1A
高效率：90%
输入电压范围：2.5V~24V
工作频率可调：500kHz~2.5MHz
驱动LED灯功能强：LED灯串可从1个到几百个LED高亮度灯
亮度可PWM可调：通过EN端，调节LED灯亮度
SOT-23-6封装

应用领域

+12V/24V供电汽车LED灯杯
RGB大显屏高亮度LED灯
平板显示器LED背光灯
交通警示LED灯
通用恒流源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~24V
	开关频率	500kHz~2.5MHz
	通道数	1

	属性	参数值
	输出电流	1A
	调光	PWM
	工作温度	-20℃~+85℃
	开关管(内置/外置)	外置
