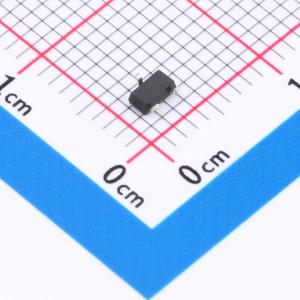

温馨提醒：图片仅供参考，商品以实物为准

LN1132P182MR-G

输出1.8V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN1132 系列是使用CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
品牌名称: natlinear(南麟)
商品型号: LN1132P182MR-G
商品编号: C236078
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LN1132 系列是使用CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。此外，因采用SOT-23-3，SOT89-3 等小型封装，故可高密度安装。

商品特性

可选择输出电压：可以在 1.2~6.0V 的范围内选择，并以0.1 V 为单位进级
输出电压精度高：精度可达 ±2.0%
输入输出压差低：典型值 160 mV (输出为3.0V 的产品, Iout =100mA 时)
消耗电流少：典型值 5.0μA
输出电流大：可输出 300mA （VIN ≥ VOUT + 1V）
内置保护：内置过流保护和负载短路保护电路
最大工作电压：7V
采用小型封装：SOT-89-3 ，SOT-23-3 以及客户要求的封装

应用领域

移动电话
无绳电话
相机、摄像机
手持游戏机
手持式AV 设备
基准电压源电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	-
	静态电流(Iq)	5uA
	特性	过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
