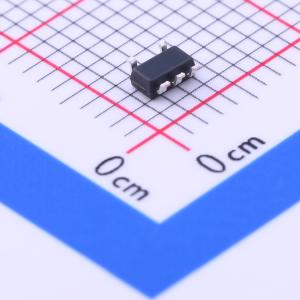

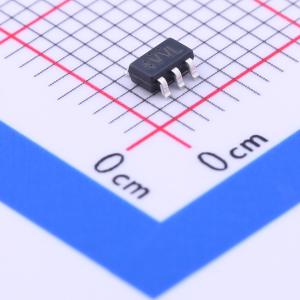

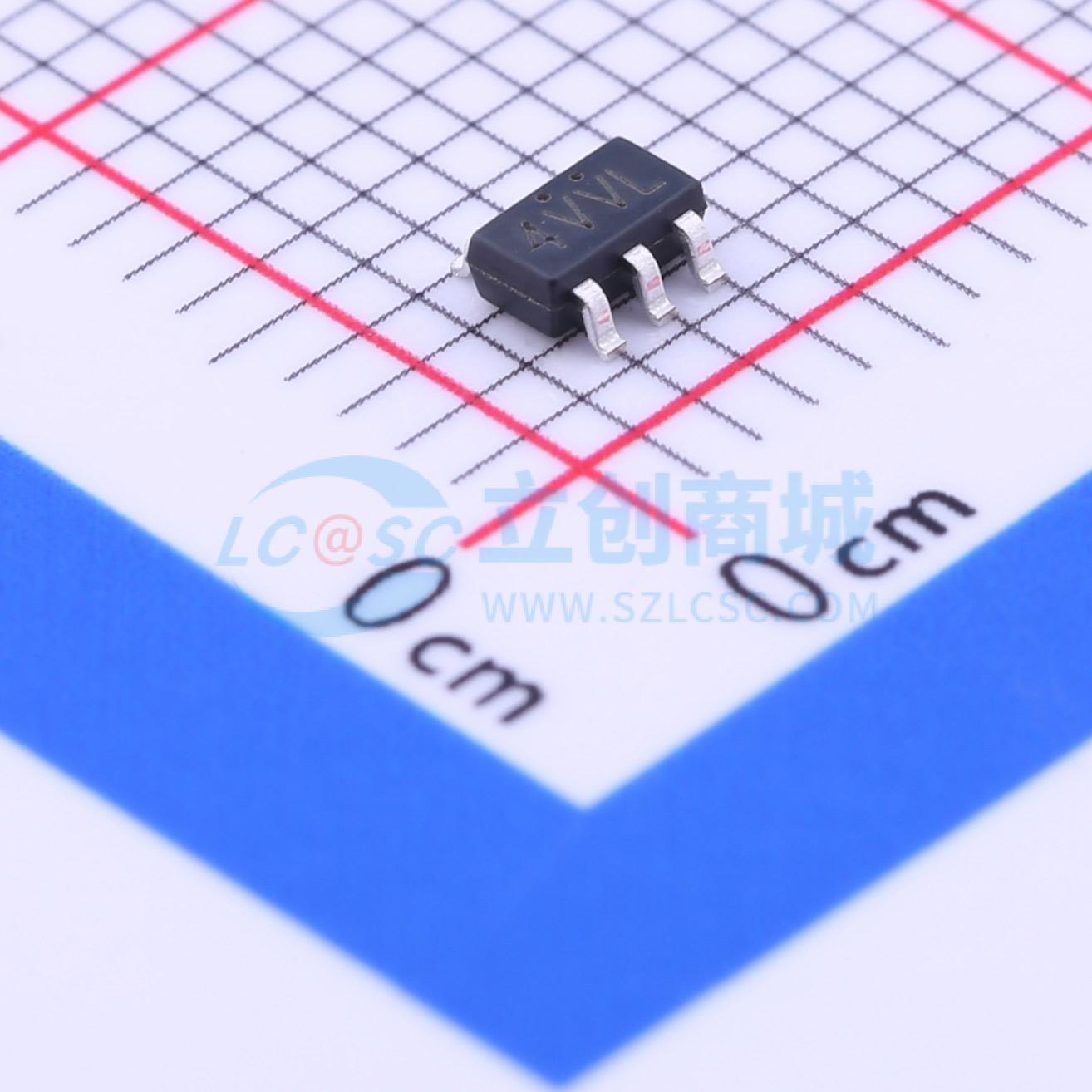

温馨提醒：图片仅供参考，商品以实物为准
LN1134A272MR-G
2.7V 300mA 7V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用CMOS技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过流等保护电路。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN1134A272MR-G
- 商品编号
- C236372
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 7V | |
| 输出电压 | 2.7V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LN1134系列是一款采用CMOS工艺实现的高速、低压差、高精度输出电压、低静态电流的正电压线性稳压器。其内置的低导通电阻晶体管确保了低压差特性，并能提供较大的输出电流。该系列还集成了过流保护等电路，以防止负载电流超出输出晶体管的电流容量。
商品特性
- 输出电压可选：在1.0~5.0V范围内以0.1V步进选择
- 输出电压精度高：可达±20%
- 输入输出电压差低：典型值为180mV（输出3.0V产品，在IOUT = 100mA条件下）
- 高纹波抑制比：60dB（1kHz）
- 静态电流低：典型值为70μA
- 最大输出电流：可输出300nA（VIN ≥ VOUT + 1V）
- 待机电流：小于0.1μA
- 内置保护：集成过流保护电路
- 内置泄流晶体管
应用领域
- 移动电话
- 无绳电话
- 照相机
- 视频录制设备
- 便携式游戏机
