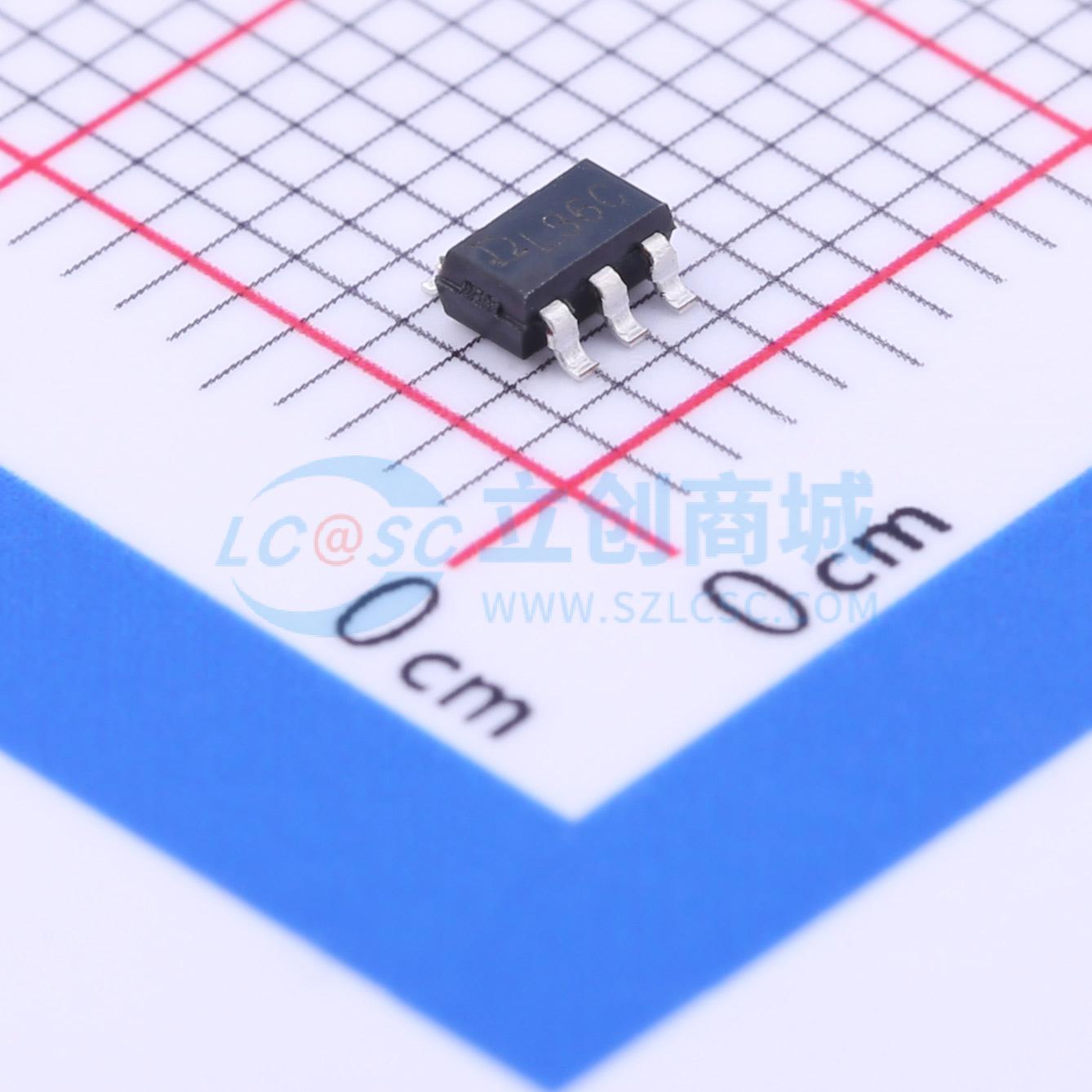

温馨提醒：图片仅供参考，商品以实物为准
QX2303L36F
高效率低纹波 PFM 升压 DC-DC 变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QX2303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。仅需四个外围元件即可将低输入的电池电压升压到所需的工作电压,适用于1～4节普通电池应用的场合。输出电压范围为2.5V~5.0V,最大输出电流大于300mA。
- 品牌名称
- 泉芯
- 商品型号
- QX2303L36F
- 商品编号
- C236068
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~3.6V | |
| 输出电压 | 3.6V | |
| 输出电流 | 300mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- QX2303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器
- 仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，适合于便携式1~4节普通电池应用的场合
- 电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移
- 输出电压精度优于±2.5%，最高效率可达89%
- 总共有四种封装形式：SOT23、SOT23 - 5、SOT89 - 3和TO - 92
- SOT23 - 5封装内置了EN使能端，可控制变换器的工作状态，当EN使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小
- 最高工作频率：300KHz
- 输出电压：2.5V~5.0V（步进0.1V）
- 低起动电压：0.8V(1mA)
- 输出精度：优于±2.5%
- 最高效率：89%
- 输出电流：大于300mA (Vi = 2.5V，Vo = 3.3V)
- 低纹波，低噪声
- 只需四个外围元件
应用领域
- 1~3个干电池的电子设备
- LED手电筒
- LED灯
- 血压计
- 电子词典
- 汽车防盗器
- 充电器
- VCR
- PDA等手持电子设备
