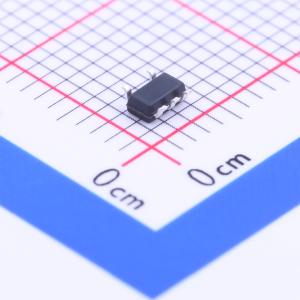

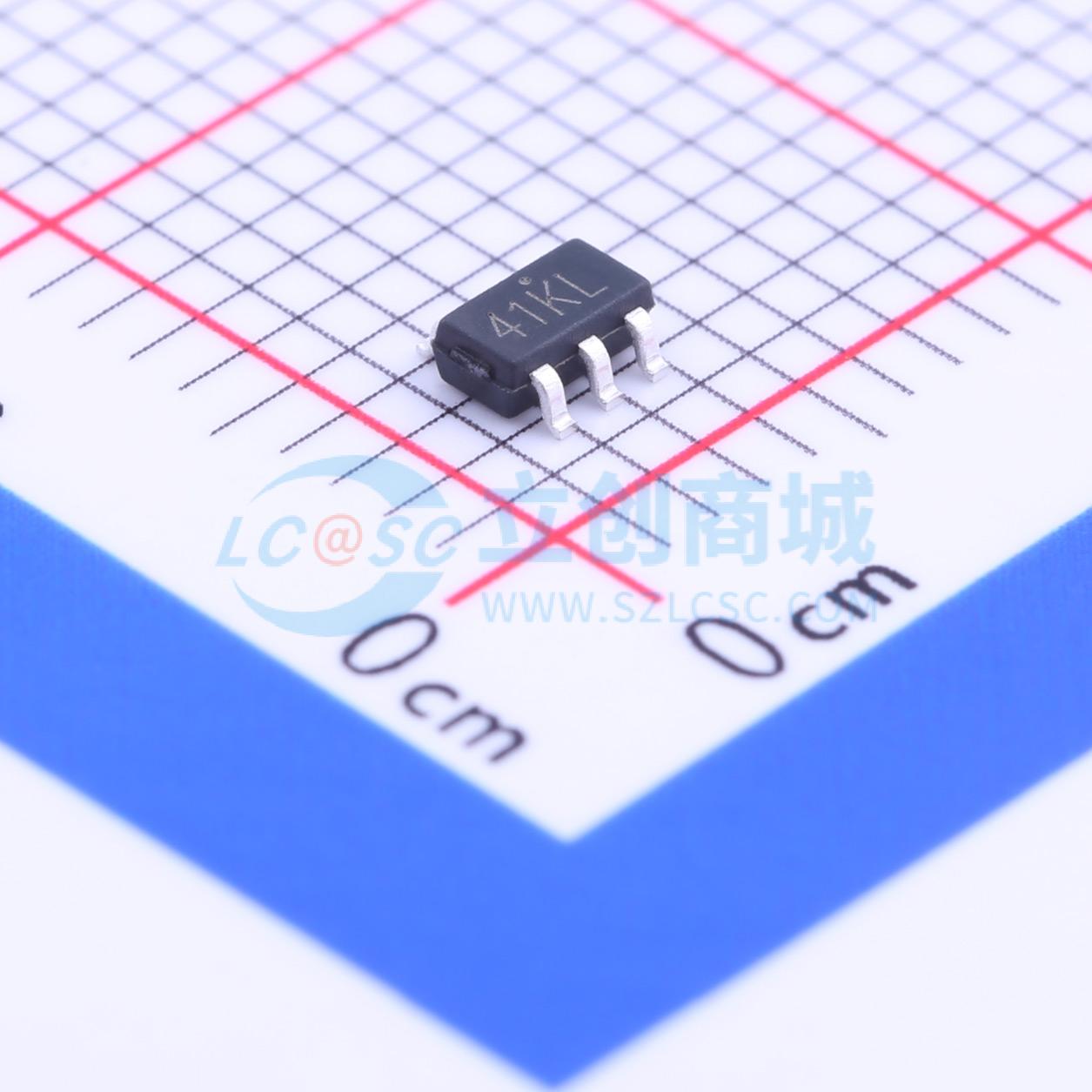

LN1154B182MR-G
输入7V 输出1.8V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN1154系列是使用CMOS技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过流等保护电路。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN1154B182MR-G
- 商品编号
- C236375
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 1.82V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 180mV@(100mA) | |
| 静态电流(Iq) | 60uA | |
| 特性 | 过流保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 使用CMOS技术开发，高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器
- 内置低通态电阻晶体管，压差低，能获得较大输出电流
- 内置过流等保护电路
- 可选择输出电压：可以在1.1~5.0V的范围内选择，步进为0.1V
- 输出电压精度高：精度可达±2.0%
- 输入输出压差低：典型值180mV (输出为3.0V的产品，Iout = 100mA时)
- 高纹波抑制比：60dB (1 kHz)
- 消耗电流少：典型值60μA
- 最小输出电流：可输出300mA（VIN ≥ VOUT + 1V）
- 待机电流：小于1μA
- 内置泄流管
应用领域
- 移动电话
- 无绳电话
- 照相机、视频录制设备
- 便携式游戏机
- 便携式AV设备
- 基准电压源
- 以电池供电的系统
