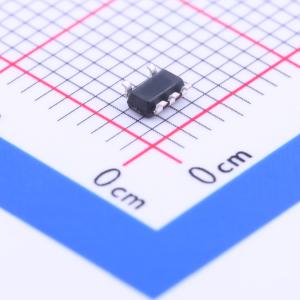

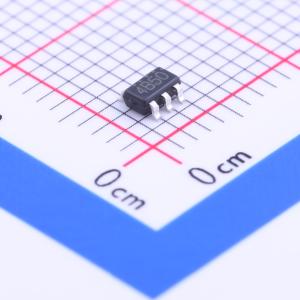

温馨提醒：图片仅供参考，商品以实物为准

LN1138B362MR-G

输出3.6V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN1138系列是使用CMOS技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。内置防反灌保护电路，在输出电压高于输出电压时，限制通过低通态电阻晶体管的电流，从而起到保护芯片不被烧毁。
品牌名称: natlinear(南麟)
商品型号: LN1138B362MR-G
商品编号: C236373
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.045克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

LN1138系列是使用CMOS技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。内置防反灌保护电路，在输出电压高于输出电压时，限制通过低通态电阻晶体管的电流，从而起到保护芯片不被烧毁。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。

商品特性

可选择输出电压：可以在1.5~5.0V的范围内选择，步进为0.1V
输出电压精度高：精度可达±2.0%
输入输出压差低：300mV典型值（输出为3.0V的产品，Iout = 100mA时）
高纹波抑制比：70dB（10kHz）
消耗电流少：70μA（TYP.）
最大输出电流：可输出300mA（VIN ≥ VOUT + 1V）
待机电流：小于0.1μA
内置保护：内置过流保护和短路保护电路
反灌保护：内置防反灌保护电路

应用领域

移动电话
无绳电话
照相机、视频录制设备
便携式游戏机
便携式AV设备
基准电压源以电池供电的系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7V
	输出电压	3.6V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	压差	450mV@(100mA)
	静态电流(Iq)	70uA
	特性	反接保护；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
