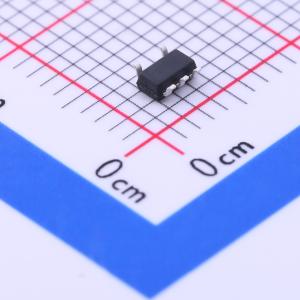

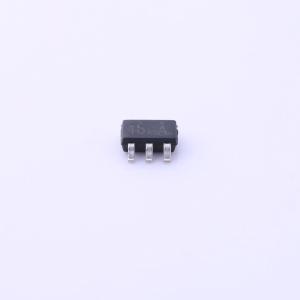

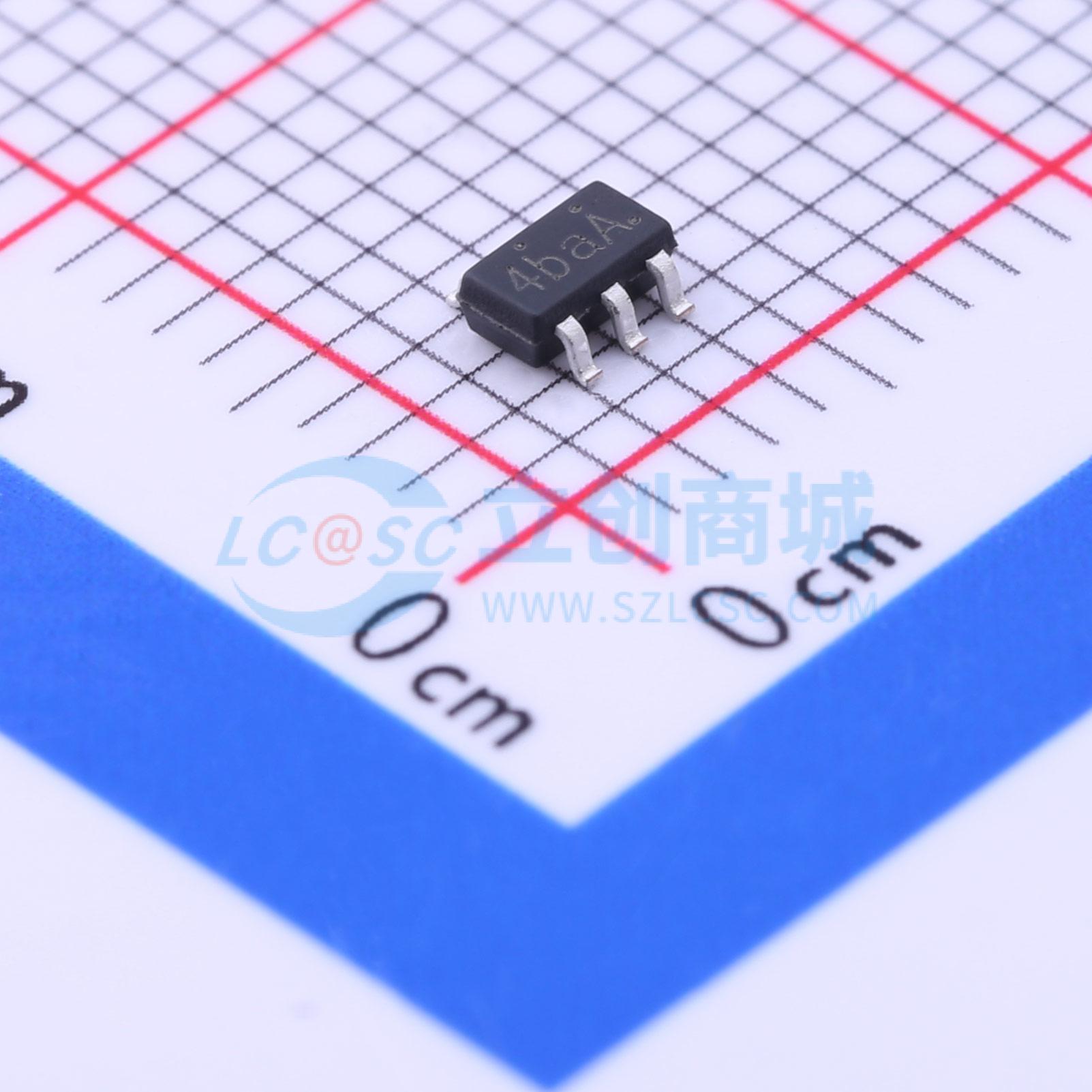

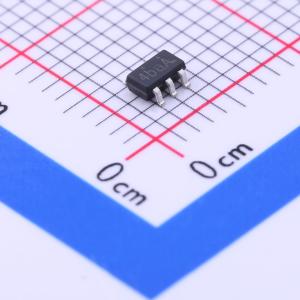

LN1139BAMR-G

300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN1139系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列可实现高纹波抑制和低压差，由标准电压源、误差校正、限流电路、相位补偿电路以及驱动晶体管组成。通过外部输出反馈，用户可轻松获得所需电压
品牌名称: natlinear(南麟)
商品型号: LN1139BAMR-G
商品编号: C236374
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

LN1139系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列实现了高纹波抑制和低压差，由标准电压源、误差校正、电流限制器、相位补偿电路以及驱动晶体管组成。通过外部输出反馈，用户可轻松获得所需电压。为防止负载电流超过输出晶体管的电流容量，该系列内置了过流保护、过温保护和短路保护功能。 LN1139可能带有电源正常（POWER GOOD）指示功能。当FB电压达到0.75V时，PG输出为高电平；当FB电压降至0.7V以下时，PG输出为低电平。采用先进结构的内部运算放大器，可省略输出电容！

商品特性

可编程输出：最低可达0.8V
高精度：±1.5%
压差电压：300mV（100mA，3.0V型号）
高纹波抑制比：50dB（10kHz）
低功耗：30μA（典型值）
最大输出电流：300mA（VIN = VOUT + 1V）
待机电流：小于0.1μA
内部保护：电流限制器、短路保护和过温保护
具备电源正常指示功能

应用领域

手机
无绳电话
相机、摄像机
便携式游戏机
便携式AV设备
参考电压
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	8V
	输出电压	-
	输出电流	300mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	450mV@(100mA)

	属性	参数值
	静态电流(Iq)	30uA
	噪声	-
	特性	PG脚；过热保护；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
