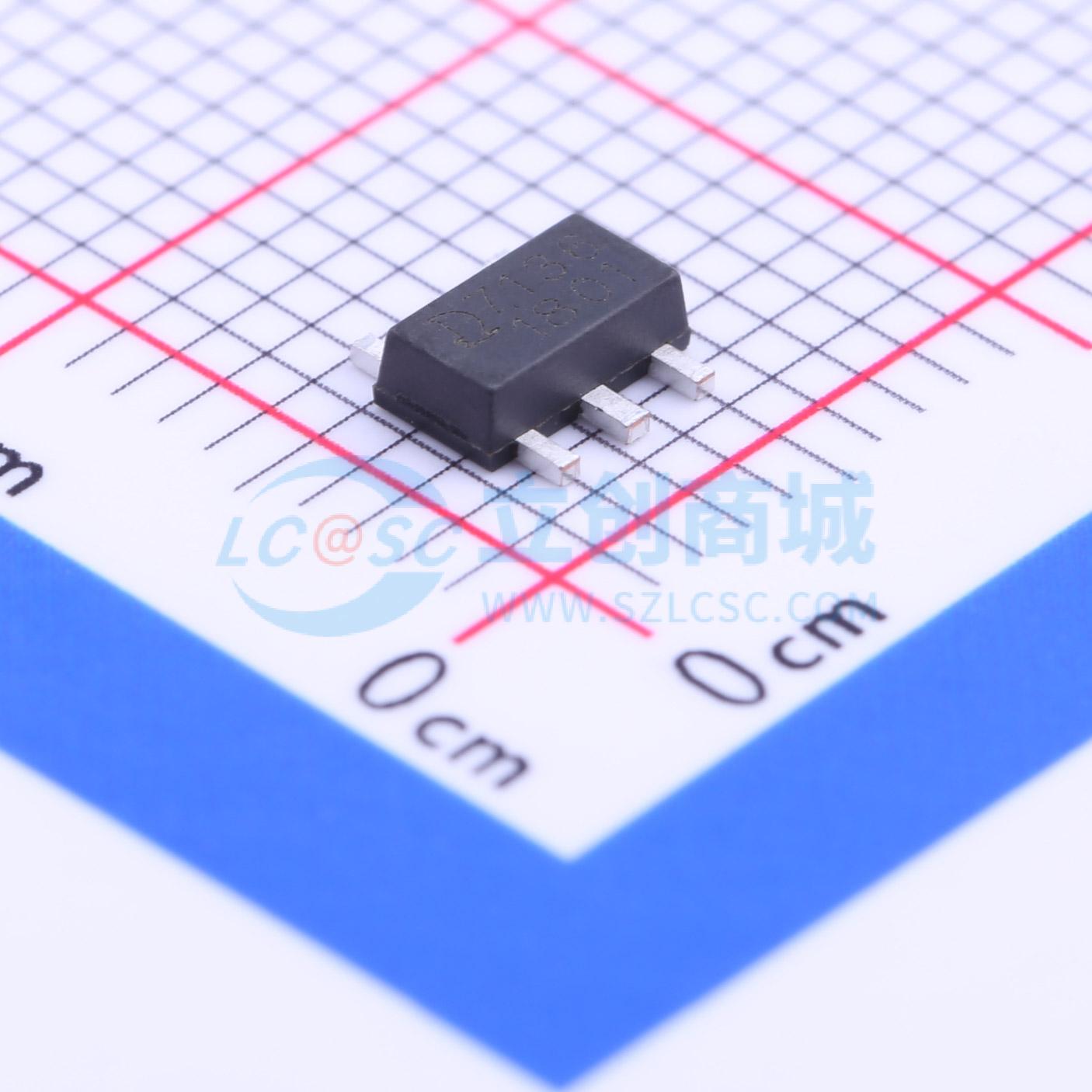

QX7136
输出电流可调的LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QX7136 是一种低静态电流、低压差的LED 线性降压恒流驱动器。通过采样输出电流作为负反馈来形成整个工作环路的稳定工作。采用5.0V 工艺制作，正常工作电压为3.0V 到5.2V，当电源电压高过5.2V 时通过内部的钳位电路使芯片工作电压钳位在5.4V 左右即可满足高压大电流恒流LED 驱动。内置过热保护功能，当环境温度过高，芯片会进入过热保护状态，可有效保护芯片，从而避免结温超过 120°C 时因过热而造成损坏。具有欠压保护功能，可使芯片避免因电源电压过低时的输出电流异常，以及功率管在驱动电压过低时导通电阻增大引起的发热。自带软启动功能，可防止芯片在上电瞬间出现LED 亮度的闪烁。
- 品牌名称
- 泉芯
- 商品型号
- QX7136
- 商品编号
- C236056
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.2V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品特性
- QX7136是一种输出电流可调的、低压差的LED恒流驱动器，仅需一个外接电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA到3000mA
- 内置过热保护功能，可有效保护芯片，避免温度超过120°C时因过热而造成损坏
- 具有欠压保护功能
- 自带软启动功能，该功能可以防止芯片在上电瞬间出现LED亮度的闪烁
- 采用SOT - 89 - 5的封装形式
- 电源电压：2.7V~5.2V
- 输出电流：10mA到3000mA
- 输出电流精度：优于±6%
- 过热保护阈值：120°C
- 欠压保护：2.5V
- 电源电压可扩展至400V以上
- 软启动
应用领域
- 线性LED照明驱动
- LED手电筒、LED台灯、LED矿灯、LED指示灯等
