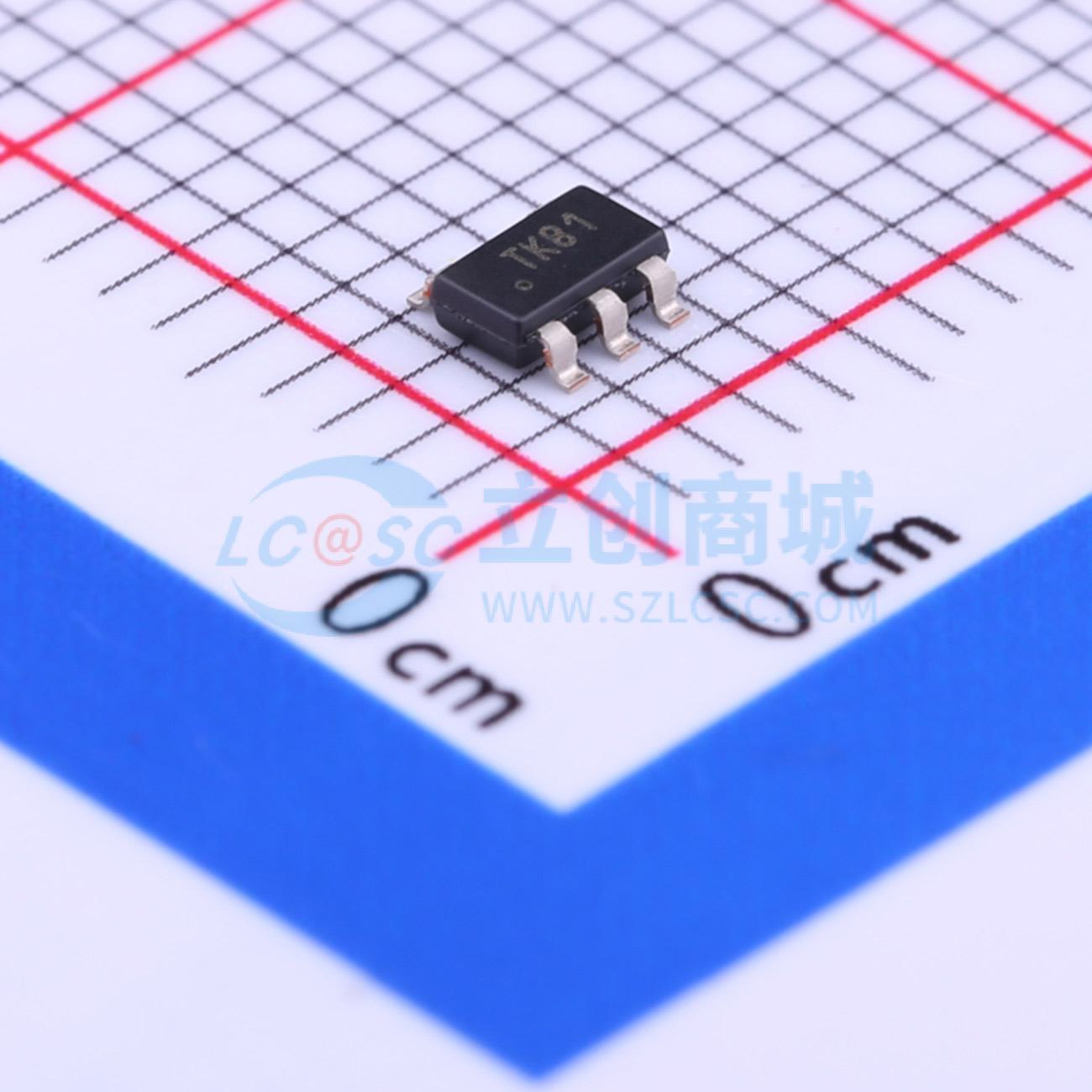

温馨提醒：图片仅供参考，商品以实物为准

CAT102TDI-GT3

2.2V~18V 并联 90uA

描述: CAT102是一款低压基准源和放大器。它专为低压电源的控制环路而设计，参考电压设定为600 mV。在-40°C至85°C的温度范围内，参考电压与标称的600 mV相差在8 mV以内。此外，误差放大器输出和电源电压引脚（IN）是分开的。在300 kHz时，电源抑制比高达45 dB。输出端（OUT）在最大饱和电压为250 mV时可吸收20 mA电流。与光耦合器结合使用时，CAT102可用作误差放大器，用于控制隔离式低输出电压开关电源中的反馈环路。
品牌名称: onsemi(安森美)
商品型号: CAT102TDI-GT3
商品编号: C233647
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

CAT102是一款低压基准源和放大器。它专为低压电源的控制环路而设计，参考电压设定为600 mV。在-40°C至85°C的温度范围内，参考电压与标称的600 mV相差在8 mV以内。此外，误差放大器输出和电源电压引脚（IN）是分开的。在300 kHz时，电源抑制比高达45 dB。输出端（OUT）在最大饱和电压为250 mV时可吸收20 mA电流。与光耦合器结合使用时，CAT102可用作误差放大器，用于控制隔离式低输出电压开关电源中的反馈环路。

商品特性

600 mV低压基准源
初始精度±6 mV
高电源抑制比：300 kHz时为45 dB
更好的线性调整率：1 mV（2.2 V至18 V）
低电源电流：90 μA
开漏输出
可直接驱动光耦合器
工业温度范围-40°C至85°C
符合RoHS标准的5引脚TSOT23封装

应用领域

开关电源控制环路
低温度系数电压基准源
电源管理
替代齐纳二极管
隔离式直流-直流转换器
网络、电信和蜂窝基站
可调电压基准源

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.2V~18V
	输出电压	600mV~17.4V
	输出电流	20mA

	属性	参数值
	精度	±1%
	电压基准类型	并联
	静态电流(Iq)	90uA
	最小阴极电流调节	-
	工作温度	-40℃~+85℃@(Ta)
