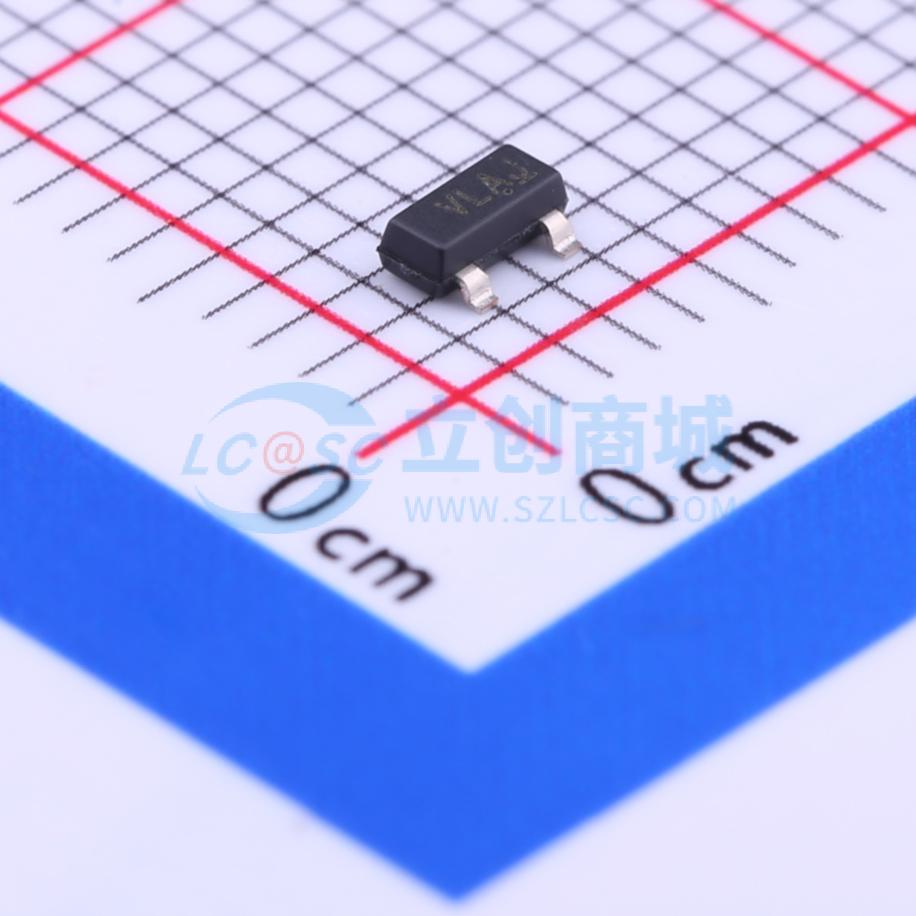

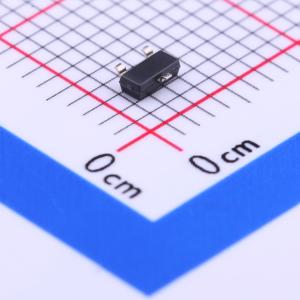

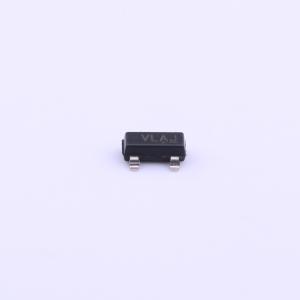

CAT809LTBI-GT3

CAT803、CAT809和CAT810是用于监控数字系统中电源的监控电路。在工业温度范围内运行的应用中，CAT803、CAT809和CAT810可直接替代MAX803、MAX809和MAX810。 这些器件会生成一个复位信号，当电源电压低于预设阈值电平时，该信号有效，并在电源电平升至该阈值以上后至少保持140 ms。采用的基础浮栅技术（模拟EEPROM）使得提供任何定制复位阈值成为可能。提供七种行业标准阈值电平，以支持+5.0 V、+3.3 V、+3.0 V和+2.5 V系统。 CAT803具有开漏RESET输出（低电平有效）。CAT803的复位输出需要一个上拉电阻。 CAT809具有推挽式RESET输出（低电平有效），而CAT810具有推挽式RESET输出（高电平有效）。 电源上的快速瞬变会被忽略，并且保证在VCC低至1.0 V时输出处于正确状态。 CAT803、CAT809和CAT810均提供紧凑的3引脚SOT - 23和SC - 70封装。

• 精确监控+5.0 V（-5%、-10%、-20%）、+3.3 V（-5%、-10%）、+3.0 V（-10%）和+2.5 V（-5%）电源
• 提供三种输出配置：
  • CAT803：开漏低电平有效复位
  • CAT809：推挽低电平有效复位
  • CAT810：推挽高电平有效复位
• 在工业温度范围运行的应用中可直接替代MAX803、MAX809和MAX810
• 复位信号在VCC低至1.0 V时仍有效
• 电源电流为6 μA
• 具备电源瞬态抗扰性
• 工业温度范围：-40℃至+85℃
• 提供SOT - 23和SC - 70封装
• 这些器件无铅且符合RoHS标准

• 计算机、服务器、笔记本电脑、电缆调制解调器
• 无线通信
• 嵌入式控制系统
• 白色家电、功率计
• 智能仪器
